लेखाचा सारांश:योग्यरित्या कॉन्फिगर केलेला आयसोलेशन ट्रान्सफॉर्मर वीज वितरण सुरक्षितता, व्होल्टेज अनुकूलन आणि व्यावसायिक आणि औद्योगिक विद्युत प्रणालींमध्ये उपकरणांचे संरक्षण सुधारू शकतो. दMCCB सह 50KVA ड्राय टाईप आयसोलेशन ट्रान्सफॉर्मरएका कॉम्पॅक्ट सोल्यूशनमध्ये ट्रान्सफॉर्मर अलगाव, व्होल्टेज रूपांतरण, एकात्मिक सर्किट-ब्रेकर संरक्षण आणि व्यावहारिक स्थापना वैशिष्ट्ये एकत्र करते. 415V थ्री-फेज इनपुट, 220V थ्री-फेज फोर-वायर आउटपुट, कॉपर विंडिंग्ज, क्लास एफ इन्सुलेशन, फाइव्ह-पोझिशन व्होल्टेज टॅप, IP23 संरक्षण आणि एकात्मिक MCCBs सह, हे कॉन्फिगरेशन अशा अनुप्रयोगांसाठी डिझाइन केले आहे जेथे विश्वसनीय वीज वितरण आणि सरलीकृत स्थापना महत्त्वपूर्ण आहे.
सामग्री सारणी
ड्राय प्रकार अलगाव ट्रान्सफॉर्मर का महत्वाचे आहे?
MCCB ट्रान्सफॉर्मर संरक्षण कसे सुधारते?
पाच-स्थिती टॅप चेंजर व्होल्टेज अनुकूलता कशी सुधारते?
इंटिग्रेटेड डिझाइन इन्स्टॉलेशन कसे सोपे करते?
50KVA अलगाव ट्रान्सफॉर्मर कुठे वापरला जाऊ शकतो?
वितरणापूर्वी ट्रान्सफॉर्मरची गुणवत्ता कशी तपासली जाते?
ऑर्डर करण्यापूर्वी खरेदीदारांनी काय तपासले पाहिजे?
हे ट्रान्सफॉर्मर कॉन्फिगरेशन का निवडावे?
ड्राय प्रकार अलगाव ट्रान्सफॉर्मर का महत्वाचे आहे?
विद्युत उपकरणे नेहमी आदर्श उर्जा परिस्थितीत कार्य करत नाहीत. युटिलिटी पुरवठा आणि डाउनस्ट्रीम उपकरणे यांच्यातील व्होल्टेज फरक, विद्युत गडबड आणि गॅल्व्हॅनिक अलगावची आवश्यकता या सर्व गोष्टी प्रणालीच्या विश्वासार्हतेवर परिणाम करू शकतात. कोरड्या प्रकारचे अलगाव ट्रान्सफॉर्मर प्राथमिक आणि दुय्यम सर्किट्समध्ये विद्युत पृथक्करण तयार करताना व्होल्टेजशी जुळवून घेण्याचा एक व्यावहारिक मार्ग प्रदान करतो.

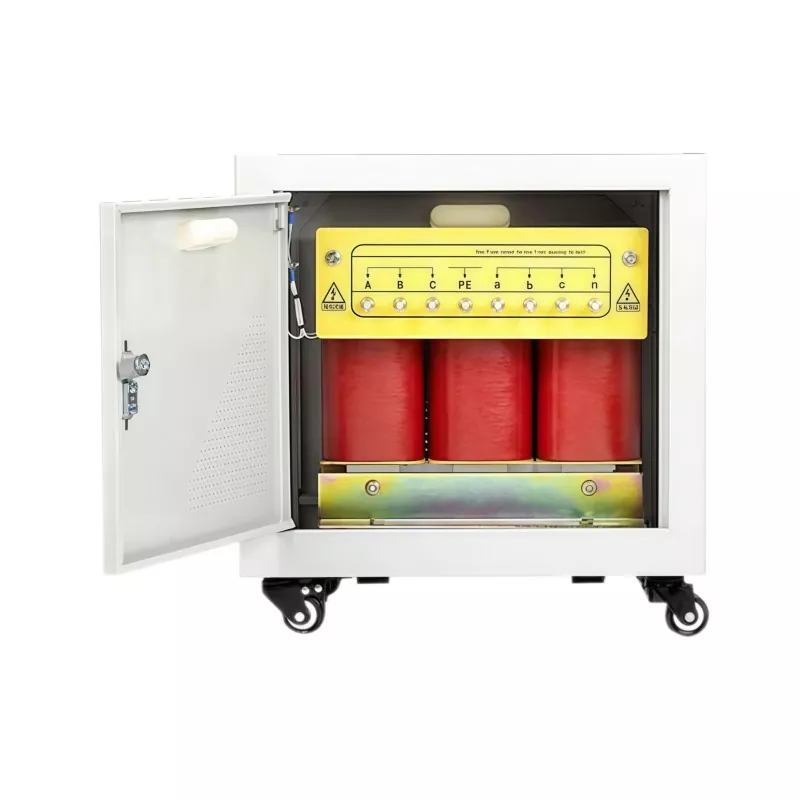

दMCCB सह 50KVA ड्राय टाईप आयसोलेशन ट्रान्सफॉर्मरपासूनग्वांगिअन415V AC थ्री-फेज इनपुट आणि 220V थ्री-फेज फोर-वायर आउटपुटभोवती डिझाइन केलेले आहे. उच्च-व्होल्टेज थ्री-फेज स्त्रोताकडून नियंत्रित 220V थ्री-फेज पुरवठा आवश्यक असलेल्या अनुप्रयोगांसाठी हे युनिट योग्य बनवते.
तेल-बुडवलेल्या ट्रान्सफॉर्मरच्या विपरीत, कोरड्या प्रकारच्या डिझाईन्समध्ये इन्सुलेटिंग तेलाचा प्राथमिक शीतकरण आणि इन्सुलेशन माध्यम म्हणून वापर केला जात नाही. हे त्यांना घरातील विद्युत खोल्या, व्यावसायिक सुविधा, उत्पादन वातावरण आणि स्वच्छ आणि तुलनेने सरळ इन्स्टॉलेशनला प्राधान्य असलेल्या इतर स्थानांसाठी आकर्षक बनवू शकते.
MCCB ट्रान्सफॉर्मर संरक्षण कसे सुधारते?
या ट्रान्सफॉर्मर कॉन्फिगरेशनच्या सर्वात व्यावहारिक वैशिष्ट्यांपैकी एक म्हणजे मोल्डेड केस सर्किट ब्रेकर्स (MCCBs) चे एकत्रीकरण. ट्रान्सफॉर्मर आणि संरक्षक उपकरणे पूर्णपणे स्वतंत्र घटक म्हणून हाताळण्याऐवजी, डिझाइनमध्ये संरक्षण उपकरणे ट्रान्सफॉर्मर संलग्नक मध्ये समाविष्ट केली जातात.
युनिट इनपुट आणि आउटपुट बाजूंवर MCCBs वापरते. इनपुट-साइड ब्रेकर 415V पुरवठ्याशी जोडलेले आहे, तर तीन-फेज चार-वायर दुय्यम सर्किटसाठी आउटपुट-साइड संरक्षणाची व्यवस्था केली आहे.
हा एकात्मिक दृष्टिकोन अनेक व्यावहारिक फायदे प्रदान करू शकतो:
- अतिरिक्त बाह्य संरक्षण उपकरणांची आवश्यकता कमी करते.
- इनकमिंग आणि आउटगोइंग केबल कनेक्शन सुलभ करण्यात मदत करते.
- संबंधित सर्किट्ससाठी ओव्हरकरंट आणि शॉर्ट-सर्किट संरक्षण प्रदान करते.
- अधिक व्यवस्थित ट्रान्सफॉर्मर स्थापना तयार करते.
- प्रकल्प साइटवर वायरिंग आणि प्रतिष्ठापन काम कमी करू शकता.
- ट्रान्सफॉर्मर आणि संरक्षणात्मक उपकरणांना एक समन्वयित असेंब्ली म्हणून कॉन्फिगर करण्याची अनुमती देते.
औद्योगिक खरेदीदारांसाठी, हे तपशील महत्त्वाचे आहेत कारण स्थापनेची जटिलता प्रकल्पाची वेळ, कामगार आवश्यकता आणि कार्यक्षमतेवर परिणाम करू शकते.
मुख्य तपशील काय आहेत?
ट्रान्सफॉर्मर निवडण्यापूर्वी इलेक्ट्रिकल कॉन्फिगरेशन समजून घेणे आवश्यक आहे. खालील सारणी या 50KVA कॉन्फिगरेशनच्या मुख्य वैशिष्ट्यांचा सारांश देते.
| पॅरामीटर | तपशील |
|---|---|
| रेटेड क्षमता | 50 KVA |
| टप्पा | 3 टप्पा |
| इनपुट व्होल्टेज | 415V AC, 3 फेज |
| आउटपुट व्होल्टेज | 220V, 3 फेज 4 वायर |
| पोझिशन्स टॅप करा | 380V / 400V / 415V / 430V / 450V |
| वारंवारता | 50Hz |
| वळण साहित्य | तांबे |
| इन्सुलेशन वर्ग | वर्ग एफ |
| वळण तापमानात वाढ | ≤100°C |
| आवाज पातळी | 1 मीटरवर <60dB |
| संलग्न संरक्षण | IP23, हवेशीर |
| संलग्न साहित्य | स्टेनलेस स्टील |
| संरक्षण | इनपुट आणि आउटपुट बाजूंवर MCCB |
| देखरेख | आरोहित व्होल्टमीटर |
या वैशिष्ट्यांचे संयोजन अशा प्रकल्पांसाठी ट्रान्सफॉर्मर योग्य बनवते जेथे व्होल्टेज रूपांतरण, विद्युत अलगाव आणि एकात्मिक संरक्षणाचा असंबंधित घटक म्हणून खरेदी करण्याऐवजी एकत्रितपणे विचार करणे आवश्यक आहे.
पाच-स्थिती टॅप चेंजर व्होल्टेज अनुकूलता कशी सुधारते?
वास्तविक ग्रिड व्होल्टेज स्थाने आणि ऑपरेटिंग परिस्थितींमध्ये बदलू शकतात. केवळ एका निश्चित प्राथमिक व्होल्टेजच्या आसपास डिझाइन केलेल्या ट्रान्सफॉर्मरला पुरवठा व्होल्टेज नाममात्र मूल्यापेक्षा भिन्न असलेल्या भागात स्थापित केल्यावर अतिरिक्त विचाराची आवश्यकता असू शकते.
हे मॉडेल पाच प्राथमिक व्होल्टेज टॅप स्थिती प्रदान करते:380V, 400V, 415V, 430V, आणि 450V. उपलब्ध पुरवठ्याशी ट्रान्सफॉर्मर जुळवताना टॅप चेंजर इंस्टॉलेशन टीमला अधिक लवचिकता देतो.
उदाहरणार्थ, जेव्हा वास्तविक पुरवठा परिस्थिती मानक 415V इनपुटपेक्षा भिन्न असते, तेव्हा इच्छित दुय्यम व्होल्टेज राखण्यात मदत करण्यासाठी योग्य टॅप निवडला जाऊ शकतो. हे वैशिष्ट्य विशेषतः अशा प्रकल्पांसाठी उपयुक्त आहे जेथे ट्रान्सफॉर्मरच्या निवडीदरम्यान पुरवठा व्होल्टेज स्थिती विचारात घेणे आवश्यक आहे.
तथापि, टॅप चेंजर हा डी-एनर्जाइज्ड प्रकार आहे. टॅप स्थिती बदलण्यापूर्वी ट्रान्सफॉर्मर पूर्णपणे बंद करणे आवश्यक आहे. ट्रान्सफॉर्मर सक्रिय असताना ते कधीही समायोजित करू नये.
इंटिग्रेटेड डिझाइन इन्स्टॉलेशन कसे सोपे करते?
ट्रान्सफॉर्मरची स्थापना केवळ इलेक्ट्रिकल वैशिष्ट्यांबद्दल नाही. केबल रूटिंग, संरक्षक उपकरणे, प्रवेशयोग्यता, संलग्न बांधकाम आणि चालू करणे या सर्व गोष्टी अंतिम प्रकल्पाच्या निकालावर परिणाम करू शकतात.
एकात्मिक MCCB कॉन्फिगरेशनमुळे ट्रान्सफॉर्मरच्या आसपास आवश्यक असलेल्या वेगळ्या उपकरणांचे प्रमाण कमी होते. ट्रान्सफॉर्मर आणि त्याच्या संरक्षणात्मक ब्रेकर्समधील फॅक्टरी वायरिंग देखील स्थापनेदरम्यान आवश्यक फील्ड वायरिंगचे प्रमाण कमी करण्यास मदत करू शकते.
स्टेनलेस-स्टीलचे संलग्नक हवेशीर आणि IP23 रेट केलेले आहे. युनिट ब्रेकसह लॉक करण्यायोग्य स्विव्हल कॅस्टर देखील वापरते, जे स्थापनेदरम्यान किंवा देखभाल कार्यादरम्यान स्थिती आणि हालचाल अधिक सोयीस्कर बनवू शकते.
फ्रंट-माउंट केलेले व्होल्टमीटर कमी-व्होल्टेज कंपार्टमेंटमध्ये व्होल्टेजचे निरीक्षण करण्याचा एक सरळ मार्ग प्रदान करतो. कमिशनिंग आणि नियमित तपासणी दरम्यान हे उपयुक्त आहे कारण ऑपरेटर वेगळ्या बाह्य मीटरिंग व्यवस्थेची आवश्यकता न घेता सूचित व्होल्टेज तपासू शकतात.
50KVA अलगाव ट्रान्सफॉर्मर कुठे वापरला जाऊ शकतो?
50KVA क्षमता अनेक मध्यम-स्तरीय विद्युत अनुप्रयोगांसाठी योग्य आहे जिथे नियंत्रित तीन-टप्प्याचा पुरवठा आवश्यक आहे. वास्तविक अनुकूलता नेहमी कनेक्ट केलेल्या लोड, प्रारंभ करंट, कर्तव्य चक्र, पर्यावरणीय परिस्थिती आणि स्थानिक विद्युत आवश्यकता यांच्या विरूद्ध पुष्टी केली पाहिजे.
विशिष्ट अनुप्रयोग वातावरणात हे समाविष्ट असू शकते:
- औद्योगिक उत्पादन सुविधा
- व्यावसायिक इमारती
- फॅक्टरी इलेक्ट्रिकल रूम
- ऑटोमेशन आणि नियंत्रण प्रणाली
- यंत्रसामग्री वीज पुरवठा
- विद्युत पृथक्करण आवश्यक उपकरणे
- कार्यशाळा आणि प्रक्रिया सुविधा
- इलेक्ट्रिकल वितरण प्रणाली ज्यांना 415V-ते-220V रूपांतरण आवश्यक आहे
संवेदनशील उपकरणे असलेल्या प्रकल्पांसाठी, ट्रान्सफॉर्मरचे स्वतंत्र घटक म्हणून विचार करण्याऐवजी संपूर्ण वीज-वितरण प्रणालीचा भाग म्हणून मूल्यांकन केले जावे.
वितरणापूर्वी ट्रान्सफॉर्मरची गुणवत्ता कशी तपासली जाते?
ट्रान्सफॉर्मरची कार्यक्षमता वळणाची गुणवत्ता, इन्सुलेशन अखंडता, विद्युत गुणोत्तर अचूकता आणि एकूण उत्पादन सातत्य यावर मोठ्या प्रमाणात अवलंबून असते. या कारणास्तव, चाचणी हा पुरवठादाराच्या मूल्यांकनाचा एक महत्त्वाचा भाग असावा.
उत्पादनाच्या माहितीनुसार, GUANGBIAN शिपमेंटपूर्वी एकात्मिक ट्रान्सफॉर्मर चाचणी बेंच वापरते. चाचणी प्रक्रियेमध्ये वाइंडिंग रेझिस्टन्स, टर्न रेशो, इन्सुलेशन रेझिस्टन्स, नो-लोड लॉस आणि व्होल्टेज रेग्युलेशनशी संबंधित तपासण्यांचा समावेश होतो.
उत्पादन प्रक्रिया शिप केलेल्या युनिट्ससाठी IEC-आधारित चाचणी आवश्यकतांचे देखील पालन करते. दस्तऐवजीकरण चाचणी दृष्टीकोन खरेदीदारांना इंस्टॉलेशनपूर्वी उपकरणांचे पुनरावलोकन करताना उपयुक्त तांत्रिक पुरावे देते.
सानुकूलित ऑर्डरसाठी, खरेदीदार उत्पादनापूर्वी निर्मात्याशी तपासणी आवश्यकता आणि प्रकल्प-विशिष्ट वैशिष्ट्यांवर चर्चा करू शकतात. हे विशेषतः महत्वाचे आहे जेव्हा ट्रान्सफॉर्मरने विशिष्ट स्थापना वातावरण किंवा इलेक्ट्रिकल सिस्टम कॉन्फिगरेशन पूर्ण केले पाहिजे.
ऑर्डर करण्यापूर्वी खरेदीदारांनी काय तपासले पाहिजे?
केवळ त्याच्या KVA रेटिंगवर आधारित ट्रान्सफॉर्मर निवडल्याने अनुचित कॉन्फिगरेशन होऊ शकते. खरेदी संघांनी ऑर्डरची पुष्टी करण्यापूर्वी संपूर्ण विद्युत आणि यांत्रिक आवश्यकतांचे पुनरावलोकन केले पाहिजे.
सत्यापित करण्यासाठी मुख्य मुद्दे समाविष्ट आहेत:
- प्राथमिक व्होल्टेज:उपलब्ध पुरवठा व्होल्टेज आणि फेज कॉन्फिगरेशनची पुष्टी करा.
- दुय्यम व्होल्टेज:आउटपुट व्होल्टेज कनेक्ट केलेल्या उपकरणांशी जुळत असल्याचे सत्यापित करा.
- लोड क्षमता:केवळ नाममात्र उपकरणांच्या रेटिंगवर अवलंबून न राहता अपेक्षित सतत आणि कमाल भाराची गणना करा.
- वारंवारता:प्रकल्पाला 50Hz, 60Hz किंवा दुसरी वारंवारता आवश्यक आहे की नाही याची पुष्टी करा.
- संरक्षण:MCCB तपशील तपासा आणि स्थानिक नियमांद्वारे अतिरिक्त अपस्ट्रीम किंवा डाउनस्ट्रीम संरक्षण आवश्यक आहे की नाही हे निर्धारित करा.
- स्थापना वातावरण:इच्छित स्थानासाठी IP23 संरक्षण पुरेसे आहे की नाही याची पुष्टी करा.
- व्होल्टेज समायोजन:स्थानिक ग्रीड परिस्थितीसाठी मल्टी-पोझिशन टॅप चेंजर फायदेशीर आहे की नाही याचा विचार करा.
- दस्तऐवजीकरण:तांत्रिक रेखाचित्रे, चाचणी अहवाल, वायरिंग माहिती आणि प्रकल्प मंजुरीसाठी आवश्यक असलेल्या इतर कागदपत्रांची विनंती करा.
आंतरराष्ट्रीय प्रकल्पांसाठी, उत्पादन सुरू होण्यापूर्वी शिपिंगचे परिमाण, पॅकेजिंग, इंस्टॉलेशन आवश्यकता, लागू मानके आणि कमिशनिंग प्रक्रिया स्पष्ट करणे देखील उपयुक्त आहे.
वारंवार विचारले जाणारे प्रश्न
ट्रान्सफॉर्मर चालू असताना टॅप चेंजर समायोजित केले जाऊ शकते का?
नाही. टॅप चेंजर हा डी-एनर्जाइज्ड प्रकार आहे आणि ट्रान्सफॉर्मर पूर्णपणे बंद झाल्यानंतरच तो समायोजित करणे आवश्यक आहे. टॅप स्थिती बदलण्यापूर्वी योग्य विद्युत सुरक्षा प्रक्रिया नेहमी पाळल्या पाहिजेत.
ट्रान्सफॉर्मरमध्ये दोन्ही बाजूंच्या MCCB चा समावेश आहे का?
होय. हे कॉन्फिगरेशन MCCBs ला ट्रान्सफॉर्मर एन्क्लोजरमध्ये समाकलित करते, इनपुट आणि आउटपुट बाजूंना संरक्षण प्रदान करते. ऑर्डर देण्यापूर्वी प्रकल्पाच्या विद्युत आवश्यकतांनुसार अचूक ब्रेकर व्यवस्थेची पुष्टी केली पाहिजे.
स्वतंत्र वितरण बॉक्स अद्याप आवश्यक आहे का?
अनेक आस्थापनांमध्ये, एकात्मिक MCCBs वेगळ्या संरक्षण संलग्नतेची गरज कमी करू शकतात. तथापि, स्थानिक इलेक्ट्रिकल कोड आणि एकूण वितरण डिझाइनसाठी अतिरिक्त संरक्षण किंवा स्विचिंग उपकरणे आवश्यक असू शकतात.
हा 50KVA ट्रान्सफॉर्मर बाहेरच्या स्थापनेसाठी योग्य आहे का?
एनक्लोजरला IP23 रेट केले आहे आणि ते घरातील किंवा योग्यरित्या कव्हर केलेल्या स्थानांसाठी आहे. मुसळधार पाऊस, धूळ किंवा इतर गंभीर परिस्थितींचा समावेश असलेल्या पूर्णपणे उघडलेल्या बाह्य वातावरणासाठी, उच्च बंदिस्त संरक्षण पातळी अधिक योग्य असू शकते.
कोणत्या प्रकारची वळण सामग्री वापरली जाते?
ट्रान्सफॉर्मर तांबे विंडिंग वापरतो. ट्रान्सफॉर्मर विंडिंगसाठी कॉपरची निवड मोठ्या प्रमाणावर केली जाते कारण त्याची विद्युत चालकता आणि विश्वासार्ह पॉवर ट्रान्समिशनसाठी उपयुक्तता.
ट्रान्सफॉर्मर सानुकूलित केले जाऊ शकते?
होय. इलेक्ट्रिकल पॅरामीटर्स, संरक्षण व्यवस्था, टॅप सेटिंग्ज, संलग्नक आवश्यकता आणि इतर अनुप्रयोग-विशिष्ट विचारांसह प्रकल्पाच्या आवश्यकतांनुसार ट्रान्सफॉर्मर कॉन्फिगरेशनवर चर्चा केली जाऊ शकते.
हे ट्रान्सफॉर्मर कॉन्फिगरेशन का निवडावे?
चांगल्या प्रकारे डिझाइन केलेल्या ट्रान्सफॉर्मरने व्होल्टेज बदलण्यापेक्षा अधिक कार्य केले पाहिजे. ते इलेक्ट्रिकल सिस्टीममध्ये फिट असले पाहिजे, इंस्टॉलेशन सुलभ केले पाहिजे, योग्य संरक्षण प्रदान केले पाहिजे आणि दीर्घकालीन ऑपरेशनसाठी व्यावहारिक राहिले पाहिजे. दMCCB सह 50KVA ड्राय टाईप आयसोलेशन ट्रान्सफॉर्मर50KVA थ्री-फेज क्षमता, 415V-ते-220V व्होल्टेज रूपांतरण, कॉपर विंडिंग्ज, क्लास F इन्सुलेशन, पाच-पोझिशन व्होल्टेज समायोजन, एकात्मिक MCCBs, IP23 स्टेनलेस-स्टील एन्क्लोजर बांधकाम, व्होल्टेज मॉनिटरिंग आणि फॅक्टरी सोल्यूशन चाचणी एका इंजिनमध्ये एकत्र करते.
सानुकूलित कोरड्या प्रकारचे आयसोलेशन ट्रान्सफॉर्मर सोल्यूशन्स पुरवण्यास सक्षम असलेल्या चीन ट्रान्सफॉर्मर उत्पादकाच्या शोधात असलेल्या खरेदीदारांसाठी, GUANGBIAN एकात्मिक संरक्षण आणि अनुप्रयोग-विशिष्ट कॉन्फिगरेशन आवश्यक असलेल्या प्रकल्पांसाठी एक व्यावहारिक पर्याय प्रदान करते. तुम्ही वैशिष्ट्यांचे मूल्यमापन करत असल्यास, नवीन इलेक्ट्रिकल इंस्टॉलेशनची योजना करत असल्यास किंवा ट्रान्सफॉर्मर पुरवठादारांची तुलना करत असल्यास, MCCB सोबत 50KVA ड्राय टाइप आयसोलेशन ट्रान्सफॉर्मरचे पुनरावलोकन करा आणि तुमच्या प्रकल्पाच्या गरजा थेट निर्मात्याशी चर्चा करा. व्होल्टेज वैशिष्ट्यांसाठी, MCCB कॉन्फिगरेशन, संलग्नक आवश्यकता, चाचणी दस्तऐवज किंवा सानुकूलित ट्रान्सफॉर्मर सोल्यूशन्स,आमच्याशी संपर्क साधातांत्रिक मार्गदर्शन आणि तुमच्या अर्जाशी जुळणारे समाधान प्राप्त करण्यासाठी.
