37.5KVA पोल-माउंट केलेले ट्रान्सफॉर्मर विश्वसनीय वीज वितरण कसे सुधारू शकतो

गुआंगबियनपुरवतो37.5KVA पोल-माऊंट ट्रान्सफॉर्मरनिवासी, कृषी, व्यावसायिक आणि हलके औद्योगिक भार पुरवणाऱ्या ओव्हरहेड वितरण प्रणालींसाठी. प्रॅक्टिकल आउटडोअर डिप्लॉयमेंटसाठी डिझाइन केलेले, हा ट्रान्सफॉर्मर स्थिर मध्यम-व्होल्टेज-ते-कमी-व्होल्टेज वीज वितरणास समर्थन देण्यासाठी कॉम्पॅक्ट पोल-माउंटेड इन्स्टॉलेशन, कॉपर विंडिंग्स, ऑइल इन्सुलेशन, नियंत्रित उत्पादन आणि फॅक्टरी चाचणी एकत्र करतो.

37.5KVA पोल-माउंटेड ट्रान्सफॉर्मर हा एक वितरण ट्रान्सफॉर्मर आहे ज्याची रचना ओव्हरहेड लाईन्सपासून मध्यम-व्होल्टेज वीज अंतिम वापरकर्त्यांसाठी योग्य असलेल्या कमी व्होल्टेजपर्यंत कमी करण्यासाठी केली जाते. त्याची 37.5KVA रेट केलेली क्षमता तुलनेने मध्यम विद्युत भारांसाठी योग्य बनवते जेथे कॉम्पॅक्ट, एलिव्हेटेड ट्रान्सफॉर्मर इंस्टॉलेशनला प्राधान्य दिले जाते. हा लेख ट्रान्सफॉर्मर कसा काम करतो, तो कुठे वापरला जातो, कोणते तांत्रिक घटक कार्यक्षमतेवर प्रभाव टाकतात, त्याची निर्मिती आणि चाचणी कशी केली जाते आणि आधुनिक ओव्हरहेड वितरण नेटवर्कसाठी पोल-माउंट केलेली स्थापना का व्यावहारिक असू शकते हे स्पष्ट करते.

सामग्री सारणी

37.5KVA पोल-माउंटेड ट्रान्सफॉर्मर म्हणजे काय?

37.5KVA पोल-माऊंट केलेले ट्रान्सफॉर्मर कसे कार्य करते?

37.5KVA पोल-माऊंट ट्रान्सफॉर्मर कुठे वापरला जातो?

मुख्य वैशिष्ट्ये काय आहेत?

ट्रान्सफॉर्मर कसे तयार केले जाते?

खरेदीदारांनी कोणत्या चाचणीचा विचार केला पाहिजे?

पोल-माउंट केलेले वितरण ट्रान्सफॉर्मर का निवडावे?

खरेदीदारांनी योग्य ट्रान्सफॉर्मर कसा निवडावा?

वारंवार विचारले जाणारे प्रश्न

निष्कर्ष

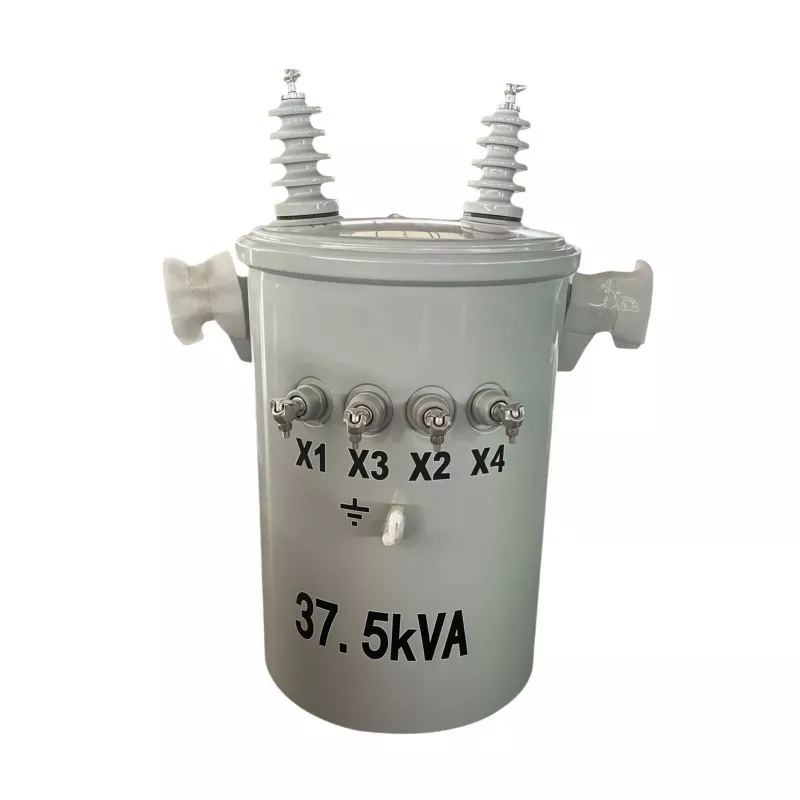

37.5KVA पोल-माउंटेड ट्रान्सफॉर्मर म्हणजे काय?

37.5KVA पोल-माउंटेड ट्रान्सफॉर्मर हे युटिलिटी पोलवर किंवा तुलना करता येणाऱ्या ओव्हरहेड सपोर्ट स्ट्रक्चरवर स्थापित केलेले विद्युत वितरण यंत्र आहे. त्याचे प्राथमिक कार्य म्हणजे ओव्हरहेड वितरण लाइनमधून मध्यम-व्होल्टेज वीज कमी व्होल्टेजमध्ये खाली करणे हे निवासी, कृषी, व्यावसायिक आणि हलके औद्योगिक ग्राहक वापरू शकतात.

37.5KVA रेटिंग ट्रान्सफॉर्मरची स्पष्ट उर्जा क्षमता दर्शवते. व्यावहारिक वितरण नियोजनामध्ये, ही क्षमता मध्यम मागणी असलेल्या नेटवर्कसाठी योग्य असू शकते जेथे मोठा ट्रान्सफॉर्मर अनावश्यक क्षमता सादर करेल तर लहान युनिट ओव्हरलोड होऊ शकते.

पोल-माउंट केलेले कॉन्फिगरेशन ग्राउंड-माउंट केलेल्या उपकरणांसाठी एक व्यावहारिक पर्याय देखील प्रदान करते. ट्रान्सफॉर्मर उंचावलेला असल्यामुळे, रस्ते, इमारती, कृषी कार्ये किंवा इतर पायाभूत सुविधांसाठी मौल्यवान जमीन उपलब्ध राहू शकते.

वेगवेगळ्या ट्रान्सफॉर्मर कॉन्फिगरेशनवर संशोधन करणाऱ्या खरेदीदारांसाठी, गुआंगबियनचे पॉवर ट्रान्सफॉर्मर सोल्यूशन्स तेल-विसर्जन, कोरडे-प्रकार आणि पोल-माउंटेड ट्रान्सफॉर्मर पर्यायांबद्दल अतिरिक्त माहिती प्रदान करतात.

37.5KVA पोल-माऊंट केलेले ट्रान्सफॉर्मर कसे कार्य करते?

ऑपरेटिंग तत्त्व इलेक्ट्रोमॅग्नेटिक इंडक्शनवर आधारित आहे. उपकरणे कॉम्पॅक्ट असली तरी, त्याचे कार्य चुंबकीय कोर, प्राथमिक वळण, दुय्यम वळण, इन्सुलेशन प्रणाली आणि शीतलक माध्यम यांच्यातील समन्वयित कार्यक्षमतेवर अवलंबून असते.

1. मध्यम-व्होल्टेज इनपुट

विद्युत ऊर्जा ओव्हरहेड वितरण नेटवर्कमधून येते आणि ट्रान्सफॉर्मरच्या प्राथमिक विंडिंगमध्ये प्रवेश करते. अचूक इनपुट आणि आउटपुट व्होल्टेज कॉन्फिगरेशन प्रकल्प आवश्यकता आणि लागू उपयुक्तता मानकांवर अवलंबून असते.

2. चुंबकीय क्षेत्र निर्मिती

प्राथमिक विंडिंगमधून वाहणारा पर्यायी प्रवाह ट्रान्सफॉर्मरच्या कोरमध्ये बदलणारे चुंबकीय क्षेत्र तयार करतो. ग्रेन-ओरिएंटेड इलेक्ट्रिकल स्टीलचा वापर सामान्यतः वितरण ट्रान्सफॉर्मर कोरमध्ये केला जातो कारण त्याचे चुंबकीय गुणधर्म मुख्य नुकसान नियंत्रित करण्यास मदत करतात.

3. व्होल्टेज ट्रान्सफॉर्मेशन

बदलते चुंबकीय क्षेत्र दुय्यम वळण मध्ये व्होल्टेज प्रेरित करते. प्राथमिक आणि दुय्यम विंडिंगमधील वळण गुणोत्तर व्होल्टेज ट्रान्सफॉर्मेशन संबंध निर्धारित करते, ज्यामुळे मध्यम-व्होल्टेज पुरवठा वापरण्यायोग्य कमी व्होल्टेजमध्ये कमी केला जाऊ शकतो.

4. लो-व्होल्टेज पॉवर डिलिव्हरी

नंतर बदललेली वीज कमी-व्होल्टेज वितरण नेटवर्कद्वारे जोडलेल्या लोडवर वितरित केली जाते. योग्य ट्रान्सफॉर्मर आकारमानामुळे अनावश्यक क्षमता आणि उर्जेची हानी टाळून स्वीकार्य ऑपरेटिंग परिस्थिती राखण्यात मदत होते.

37.5KVA पोल-माऊंट ट्रान्सफॉर्मर कुठे वापरला जातो?

37.5KVA क्षमता कमी ते मध्यम विद्युत मागणी असलेल्या वितरण प्रणालींसाठी विशेषतः संबंधित आहे. ठराविक अनुप्रयोगांमध्ये हे समाविष्ट आहे:

• निवासी वितरण:घरे, ग्रामीण गृहनिर्माण क्लस्टर आणि लहान समुदायांना पुरवठा करणे.
• ग्रामीण विद्युतीकरण:ज्या भागात ओव्हरहेड वितरणाचा मोठ्या प्रमाणावर वापर केला जातो तेथे नेटवर्क विस्तारास समर्थन देणे.
• कृषी सुविधा:सिंचन पंप, शेत इमारती, पशुधन सुविधा आणि हरितगृह उपकरणांसाठी वीज पुरवणे.
• छोट्या व्यावसायिक इमारती:दुकाने, कार्यालये, कार्यशाळा, स्टोरेज सुविधा आणि तत्सम परिसर.
• हलके औद्योगिक भार:मध्यम मागणीसह लहान प्रक्रिया सुविधा आणि देखभाल कार्यशाळा पुरवणे.
• तात्पुरते प्रकल्प:निवडक बांधकाम किंवा अभियांत्रिकी अनुप्रयोगांसाठी बाह्य विद्युत वितरण प्रदान करणे.

ट्रान्सफॉर्मर निर्दिष्ट करण्यापूर्वी, अभियंत्यांनी केवळ नाममात्र क्षमतेनुसार उपकरणे निवडण्याऐवजी वास्तविक आणि अपेक्षित लोड मागणीची गणना केली पाहिजे.

37.5KVA पोल-माउंटेड ट्रान्सफॉर्मरची प्रमुख वैशिष्ट्ये काय आहेत?

अनेक बांधकाम आणि कार्यप्रदर्शन वैशिष्ट्ये बाह्य वितरण प्रकल्पासाठी पोल-माउंट केलेल्या ट्रान्सफॉर्मरच्या उपयुक्ततेवर प्रभाव पाडतात.

खरेदी संघांसाठी, या वैशिष्ट्यांचे आवश्यक व्होल्टेज प्रमाण, वारंवारता, फेज कॉन्फिगरेशन, इन्सुलेशन पातळी, पर्यावरणीय परिस्थिती, लागू मानके आणि उपयुक्तता वैशिष्ट्यांसह एकत्रितपणे मूल्यांकन केले जावे.

ट्रान्सफॉर्मर कसे तयार केले जाते?

मॅन्युफॅक्चरिंग गुणवत्तेचा ट्रान्सफॉर्मरच्या विश्वासार्हतेशी थेट संबंध आहे. 37.5KVA पोल-माउंटेड युनिटसाठी, उत्पादन प्रक्रियेमध्ये फक्त टाकी, कोर आणि विंडिंग एकत्र करण्याऐवजी अनेक नियंत्रित टप्पे समाविष्ट असतात.

कोर फॅब्रिकेशन

कोर इलेक्ट्रिकल स्टील शीटपासून तयार केला जातो जो नियंत्रित परिमाणांमध्ये कापला जातो आणि चुंबकीय सर्किटमध्ये एकत्र केला जातो. योग्य स्टॅकिंग, संयुक्त व्यवस्था, पृष्ठभागाची स्थिती आणि क्लॅम्पिंग दाब चुंबकीय नुकसान आणि यांत्रिक स्थिरता नियंत्रित करण्यात मदत करतात.

अचूक वळण

विंडिंग स्टेज महत्त्वपूर्ण विद्युत आणि यांत्रिक वैशिष्ट्ये निर्धारित करते. Guangbian च्या उत्पादनाची माहिती त्याच्या 37.5KVA युनिटसाठी शुद्ध तांबे विंडिंग्स निर्दिष्ट करते. कंडक्टरचा आकार, वळणांची संख्या, वळणाचा ताण, थर व्यवस्था आणि इन्सुलेशन प्रणाली या सर्व गोष्टी काळजीपूर्वक नियंत्रित करणे आवश्यक आहे.

वळण घेतल्यानंतर, व्हॅक्यूम इम्प्रेग्नेशन इन्सुलेट सामग्री कॉइलच्या आत प्रवेश करण्यास आणि यांत्रिक स्थिरीकरण, डायलेक्ट्रिक कार्यप्रदर्शन आणि उष्णता हस्तांतरण सुधारण्यास मदत करू शकते.

कोर आणि कॉइल असेंब्ली

तयार कॉइल ट्रान्सफॉर्मर कोर, इन्सुलेशन घटक आणि इलेक्ट्रिकल कनेक्शनसह एकत्र केले जातात. इन्सुलेशन कार्यप्रदर्शन आणि सुरक्षित ऑपरेशनसाठी ऊर्जायुक्त घटकांमधील योग्य मंजुरी आवश्यक आहे.

टाकी विधानसभा

सक्रिय भाग ट्रान्सफॉर्मर टाकीच्या आत स्थापित केला जातो आणि इन्सुलेट तेलात बुडविला जातो. तेल विद्युत रोधक माध्यम आणि शीतलक माध्यम म्हणून काम करते. गुआंगबियनच्या प्रकाशित उत्पादन माहितीमध्ये असे नमूद केले आहे की खनिज इन्सुलेट तेल भरण्यापूर्वी निर्जलीकरण आणि डिगॅस केले जाते, तर टाकी वेल्ड्सची अखंडतेसाठी तपासणी केली जाते.

खरेदीदारांनी कोणत्या चाचणीचा विचार केला पाहिजे?

फॅक्टरी चाचणी हा ट्रान्सफॉर्मर खरेदीचा एक महत्त्वाचा भाग आहे कारण विद्युत कार्यक्षमतेचे केवळ दिसण्यावरून विश्वसनीयरित्या मूल्यांकन केले जाऊ शकत नाही. गुआंगबियनच्या प्रकाशित उत्पादनाच्या माहितीनुसार, शिपमेंटपूर्वी त्याचे 37.5KVA युनिट अनेक चाचण्या घेते.

• नो-लोड चाचणी:कोर-संबंधित वर्तमान आणि नो-लोड स्थितीत तोटा तपासतो.
• लोड चाचणी:रेट केलेल्या ऑपरेटिंग परिस्थितीत लोड तोटा आणि तापमान-वाढीच्या कामगिरीचे मूल्यांकन करते.
• व्होल्टेज चाचणीचा सामना करा:निर्दिष्ट पॉवर-फ्रिक्वेंसी चाचणी व्होल्टेजच्या विरूद्ध इन्सुलेशन क्षमता सत्यापित करते.
• आवेग व्होल्टेज चाचणी:क्षणिक ओव्हरव्होल्टेज परिस्थितीचा सामना करण्यासाठी इन्सुलेशन सिस्टमच्या क्षमतेचे मूल्यांकन करण्यात मदत करते.
• इन्सुलेट तेल चाचणी:ब्रेकडाउन व्होल्टेज आणि आर्द्रता-संबंधित वैशिष्ट्ये यासारख्या गुणधर्मांचे मूल्यांकन करते.
• डीसी प्रतिकार मापन:वळण प्रतिरोध आणि विद्युत कनेक्शनमधील असामान्यता ओळखण्यास मदत करते.

प्रकल्प खरेदीसाठी, खरेदीदारांनी लागू चाचणी अहवालाची विनंती केली पाहिजे आणि चाचणी आवश्यकता गंतव्य देशाच्या मानकांशी आणि स्थानिक युटिलिटीच्या तांत्रिक तपशीलांशी सुसंगत असल्याची पुष्टी केली पाहिजे.

पोल-माउंट केलेले वितरण ट्रान्सफॉर्मर का निवडावे?

पोल-माउंट केलेले ट्रान्सफॉर्मर विशेषतः व्यावहारिक आहेत जेथे वितरण नेटवर्क आधीच ओव्हरहेड कंडक्टरवर अवलंबून असते. त्यांचे उन्नत कॉन्फिगरेशन अनेक अभियांत्रिकी आणि पायाभूत सुविधा देऊ शकते.

• जागेचा कार्यक्षम वापर:ट्रान्सफॉर्मरला मोठ्या ग्राउंड-लेव्हल इंस्टॉलेशन एरियाची आवश्यकता नाही.
• ओव्हरहेड नेटवर्कसह सुसंगतता:कॉन्फिगरेशन नैसर्गिकरित्या ओव्हरहेड वितरण ओळींशी जोडते.
• कमी नागरी आवश्यकता:काही ग्राउंड इंस्टॉलेशन्सच्या तुलनेत, कमी समर्पित ग्राउंड स्ट्रक्चर्स आवश्यक असू शकतात.
• व्यावहारिक ग्रामीण तैनाती:विखुरलेल्या समुदायांमध्ये वितरण नेटवर्कचा विस्तार करण्यासाठी कॉन्फिगरेशन योग्य आहे.
• बाहेरची उपयुक्तता:हवामान-प्रतिरोधक बांधकाम उघड ऑपरेटिंग परिस्थितीचे समर्थन करते.
• प्रवेशयोग्य देखभाल:उपयुक्त सुरक्षा कार्यपद्धती वापरून उपयुक्तता कर्मचारी उपकरणांची तपासणी आणि सेवा करू शकतात.

तथापि, इंस्टॉलेशनने नेहमी स्थानिक इलेक्ट्रिकल कोड, पोल लोडिंग आवश्यकता, मंजुरी, ग्राउंडिंग नियम, संरक्षण आवश्यकता आणि उपयुक्तता प्रक्रियांचे पालन केले पाहिजे. त्यामुळे ट्रान्सफॉर्मरची निवड एका वेगळ्या खरेदीचा निर्णय मानण्याऐवजी एकूण वितरण डिझाइनमध्ये एकत्रित केली पाहिजे.

खरेदीदारांनी योग्य ट्रान्सफॉर्मर कसा निवडावा?

37.5KVA ट्रान्सफॉर्मर निवडण्यात KVA क्रमांकाची पुष्टी करण्यापेक्षा अधिक गोष्टींचा समावेश होतो. खरेदी अभियंत्यांनी ऑर्डर देण्यापूर्वी संपूर्ण विद्युत आणि पर्यावरणीय आवश्यकतांचे पुनरावलोकन केले पाहिजे.

1. लोडची पुष्टी करा:वर्तमान मागणी आणि वाजवी भविष्यातील वाढीची गणना करा.
2. व्होल्टेज आवश्यकतांची पुष्टी करा:वितरण प्रणालीनुसार प्राथमिक आणि दुय्यम व्होल्टेज निर्दिष्ट करा.
3. फेज कॉन्फिगरेशन तपासा:प्रकल्पासाठी सिंगल-फेज किंवा थ्री-फेज उपकरणे आवश्यक आहेत की नाही हे ठरवा.
4. पुनरावलोकन वारंवारता:स्थानिक इलेक्ट्रिकल ग्रिड फ्रिक्वेंसीसह सुसंगततेची पुष्टी करा.
5. स्थापना परिस्थितीचे मूल्यांकन करा:सभोवतालचे तापमान, उंची, आर्द्रता, प्रदूषण, वारा आणि एक्सपोजर विचारात घ्या.
6. संरक्षण आवश्यकता सत्यापित करा:फ्यूज, लाट संरक्षण, ग्राउंडिंग आणि इतर संरक्षणात्मक उपकरणे समन्वयित करा.
7. तांत्रिक कागदपत्रांची विनंती करा:रेखाचित्रे, नेमप्लेट माहिती, चाचणी अहवाल आणि लागू मानकांचे पुनरावलोकन करा.
8. पुरवठादाराच्या क्षमतेचे मूल्यांकन करा:उत्पादनाचा अनुभव, तपासणी प्रक्रिया, शोधण्यायोग्यता, वितरण क्षमता आणि विक्रीनंतरचे समर्थन विचारात घ्या.

एक विश्वासार्ह ट्रान्सफॉर्मर पुरवठादार उत्पादनापूर्वी या पॅरामीटर्सवर चर्चा करण्यास सक्षम असावा जेणेकरून अंतिम कॉन्फिगरेशन जेनेरिक तपशीलावर अवलंबून न राहता वास्तविक प्रकल्पाशी जुळेल.

वारंवार विचारले जाणारे प्रश्न

ट्रान्सफॉर्मरवर 37.5KVA चा अर्थ काय आहे?

37.5KVA ही ट्रान्सफॉर्मरची रेट केलेली स्पष्ट उर्जा क्षमता आहे. हे निर्दिष्ट ऑपरेटिंग परिस्थितींनुसार इलेक्ट्रिकल लोडिंग क्षमता दर्शवते आणि व्होल्टेज, पॉवर फॅक्टर, सभोवतालची परिस्थिती आणि लागू डिझाइन आवश्यकतांसह एकत्रितपणे विचारात घेतले पाहिजे.

37.5KVA पोल-माउंटेड ट्रान्सफॉर्मर कुठे स्थापित केला जाऊ शकतो?

निवासी समुदाय, ग्रामीण भाग, शेततळे, लहान व्यावसायिक सुविधा, हलकी औद्योगिक ठिकाणे आणि निवडलेल्या तात्पुरत्या वीज प्रकल्पांना सेवा देणाऱ्या योग्य ओव्हरहेड वितरण प्रणालींमध्ये याचा वापर केला जाऊ शकतो.

तांबे विंडिंग महत्वाचे का आहेत?

कॉपर उच्च विद्युत चालकता आणि ट्रान्सफॉर्मर विंडिंगसाठी चांगली यांत्रिक वैशिष्ट्ये देते. योग्य कंडक्टर साइझिंग आणि नियंत्रित वळण तणाव देखील आवश्यक आहे, म्हणून वळण सामग्रीचे संपूर्ण वाइंडिंग डिझाइनपासून स्वतंत्रपणे मूल्यांकन केले जाऊ नये.

प्रत्येक प्रकल्पासाठी पोल-माउंट केलेला ट्रान्सफॉर्मर योग्य आहे का?

नाही. योग्यता लोड आवश्यकता, व्होल्टेज पातळी, नेटवर्क कॉन्फिगरेशन, इंस्टॉलेशन वातावरण, उपयुक्तता मानके, पोल लोडिंग क्षमता, सुरक्षितता मंजुरी आणि स्थानिक विद्युत नियमांवर अवलंबून असते. पात्र विद्युत अभियंत्याने अंतिम तपशीलाची पुष्टी केली पाहिजे.

मी ट्रान्सफॉर्मर उत्पादकाकडून काय विनंती करावी?

खरेदीदारांनी तांत्रिक रेखाचित्रे, नेमप्लेट डेटा, नियमित चाचणी दस्तऐवजीकरण, लागू मानके, स्थापना माहिती, वॉरंटी अटी, पॅकेजिंग तपशील आणि वितरण तपशीलांची विनंती करण्याचा विचार करावा. प्रकल्प खरेदीसाठी, शोधण्यायोग्यता आणि दस्तऐवजीकरण फॅक्टरी चाचणी देखील मौल्यवान असू शकते.

निष्कर्ष

37.5KVA पोल-माउंटेड ट्रान्सफॉर्मर ओव्हरहेड इन्फ्रास्ट्रक्चरचा कार्यक्षम वापर करताना मध्यम-लोड वितरण अनुप्रयोगांसाठी मध्यम-व्होल्टेज वीज कमी करण्याचा एक व्यावहारिक मार्ग प्रदान करतो. त्याचे कार्यप्रदर्शन संपूर्ण अभियांत्रिकी प्रणालीवर अवलंबून असते, ज्यामध्ये कोर बांधकाम, तांबे वळण गुणवत्ता, इन्सुलेशन, कूलिंग, टाकीची अखंडता, फॅक्टरी चाचणी आणि योग्य स्थापना समाविष्ट आहे. ग्वांगबियन चीनमध्ये पोल-माउंटेड ट्रान्सफॉर्मर बनवते आणि जागतिक खरेदीदारांना फॅक्टरी-थेट खरेदी आणि ट्रान्सफॉर्मर सोल्यूशन्ससह समर्थन देते. तुम्ही ग्रामीण विद्युतीकरण प्रकल्प, उपयुक्तता वितरण प्रणाली, कृषी वीज नेटवर्क किंवा व्यावसायिक अनुप्रयोगाची योजना करत असल्यास,आमच्याशी संपर्क साधातुमच्या प्रकल्पासाठी आवश्यक व्होल्टेज, क्षमता, प्रतिष्ठापन परिस्थिती, चाचणी आवश्यकता आणि सानुकूलित ट्रान्सफॉर्मर सोल्यूशन यावर चर्चा करण्यासाठी.
