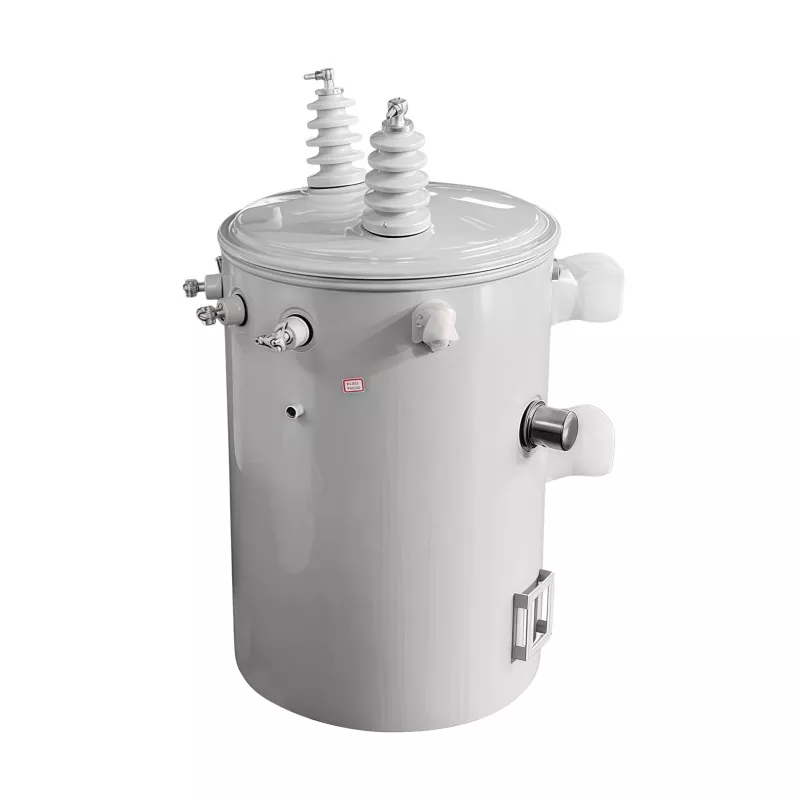

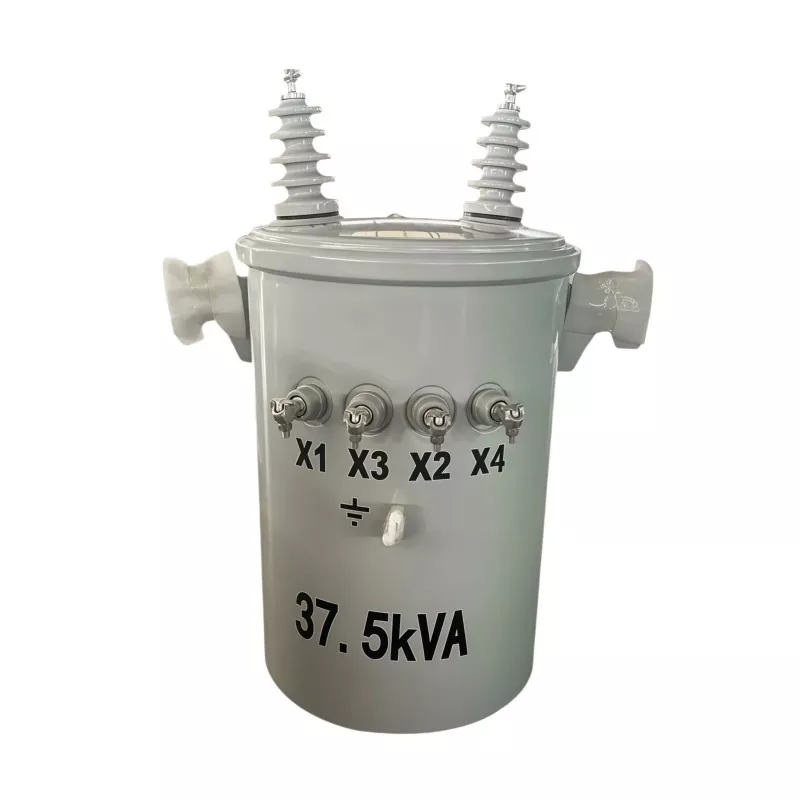

37.5KVA पोल-माऊंट ट्रान्सफॉर्मर

37.5KVA पोल-माउंटेड ट्रान्सफॉर्मर हा एक विद्युत वितरण ट्रान्सफॉर्मर आहे जो युटिलिटी पोलवर स्थापित केला जातो ज्यामुळे पॉवर लाइन्समधून मध्यम-व्होल्टेज वीज निवासी, व्यावसायिक, कृषी आणि हलक्या औद्योगिक उर्जा अनुप्रयोगांसाठी कमी वापरण्यायोग्य व्होल्टेजमध्ये कमी होते. 37.5 किलोव्होल्ट-अँपिअर्स (KVA) रेट केलेल्या क्षमतेसह, शहरी आणि ग्रामीण भागात स्थिर, कार्यक्षम आणि विश्वासार्ह वीज पुरवठा प्रदान करण्यासाठी हे सामान्यतः ओव्हरहेड वीज वितरण प्रणालीमध्ये वापरले जाते. त्याचे कॉम्पॅक्ट पोल-माउंट केलेले डिझाइन जमिनीवर जागा वाचविण्यात मदत करते, स्थापना सुलभ करते आणि किफायतशीर वीज वितरण नेटवर्कला समर्थन देते.

कामाचे तत्व

पोल-माउंट केलेले ट्रान्सफॉर्मर इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या तत्त्वावर आधारित आहे.

उच्च व्होल्टेज इनपुट

ओव्हरहेड डिस्ट्रिब्युशन लाईन्सद्वारे प्राथमिक विंडिंगला मध्यम किंवा उच्च व्होल्टेज वीज पुरवली जाते.

चुंबकीय क्षेत्र निर्मिती

जेव्हा प्राथमिक विंडिंगमधून वैकल्पिक प्रवाह वाहतो तेव्हा ते ट्रान्सफॉर्मर कोरमध्ये बदलणारे चुंबकीय क्षेत्र तयार करते.

व्होल्टेज ट्रान्सफॉर्मेशन

हे चुंबकीय क्षेत्र दुय्यम विंडिंगमध्ये व्होल्टेज प्रेरित करते. विंडिंग्जमधील वळण गुणोत्तराच्या आधारावर, व्होल्टेज कमी वापरण्यायोग्य स्तरावर खाली आणले जाते.

स्थिर आउटपुट पुरवठा

बदललेली कमी व्होल्टेज वीज नंतर स्थिर कामगिरीसह निवासी, व्यावसायिक किंवा औद्योगिक वापरकर्त्यांना दिली जाते.

अर्ज

37.5KVA पोल-माउंटेड ट्रान्सफॉर्मर कमी ते मध्यम भार वितरण प्रणालीसाठी डिझाइन केले आहे, जे अंतिम वापरकर्त्यांसाठी वापरण्यायोग्य कमी व्होल्टेजवर मध्यम व्होल्टेज वीज कार्यक्षमतेने खाली आणते. हे खालील परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जाते:

निवासी वीज वितरण

निवासी परिसर, ग्रामीण घरे आणि लहान समुदायांसाठी आदर्श, प्रकाश, घरगुती उपकरणे आणि दैनंदिन वीज वापरासाठी स्थिर वीज प्रदान करते.

ग्रामीण विद्युतीकरण प्रकल्प

सामान्यतः ग्रामीण ग्रिड विस्तार आणि रिमोट एरिया पॉवर सप्लाय सिस्टीममध्ये त्याच्या साध्या स्थापना आणि कमी देखभाल आवश्यकतांमुळे वापरले जाते.

कृषी ऊर्जा प्रणाली

शेततळे, सिंचन प्रणाली, पशुधन सुविधा आणि हरितगृहे, पावर पंप, मोटर्स आणि कृषी यंत्रसामग्रीसाठी योग्य.

छोट्या व्यावसायिक सुविधा

स्थिर व्यावसायिक वीज पुरवठ्यासाठी लहान कार्यालये, किरकोळ दुकाने, गॅस स्टेशन, कार्यशाळा आणि स्टोरेज सुविधांमध्ये मोठ्या प्रमाणावर लागू केले जाते.

हलके औद्योगिक अनुप्रयोग

लहान कारखाने, प्रक्रिया कार्यशाळा आणि मध्यम वीज मागणीसह देखभाल सुविधांमध्ये वापरले जाते.

तात्पुरते वीज पुरवठा प्रकल्प

बांधकाम साइट्स आणि तात्पुरत्या बाह्य अभियांत्रिकी प्रकल्पांमध्ये सामान्य आणि लवचिक आणि विश्वासार्ह वीज वितरण आवश्यक आहे.

GUANGBIAN खरतर कसे बनवतात ते पाहू या.

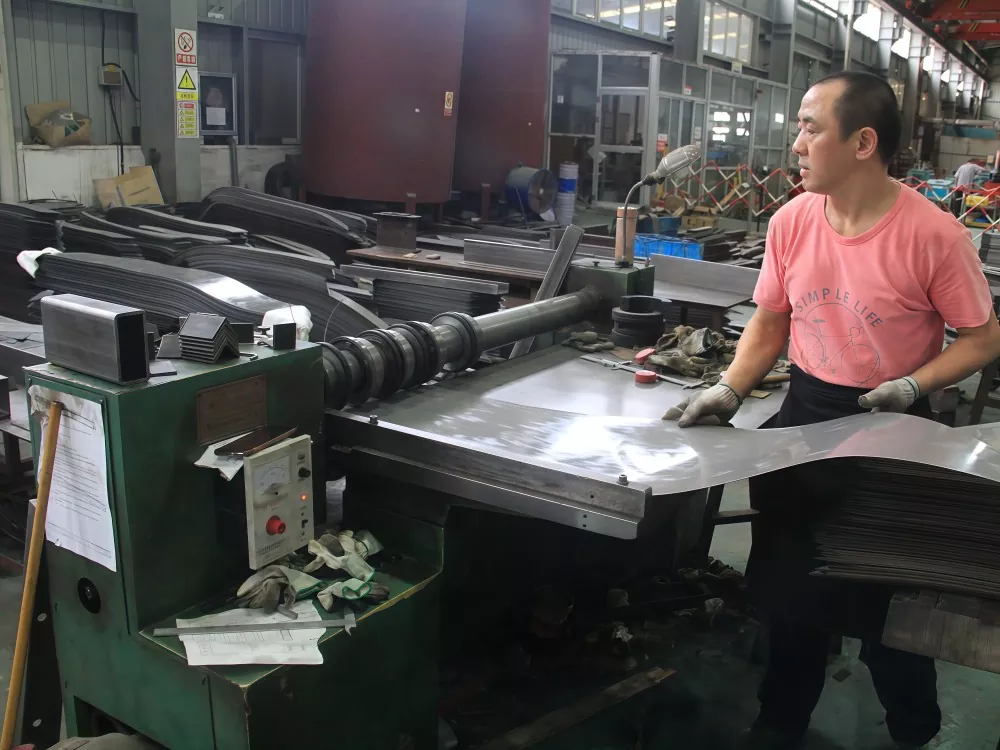

पायरी 1: कोर फॅब्रिकेशन

कोर ग्रेन-ओरिएंटेड सिलिकॉन स्टीलपासून सुरू होतो. उत्तम चुंबकीय गुणधर्म, पण ते ठिसूळ आहे—तुम्ही त्यावर नेहमीच्या पोलादाप्रमाणे मुद्रांकित करू शकत नाही.

आम्ही पत्रके विशिष्ट परिमाणांमध्ये कापतो, नंतर त्यांना विशेष उपकरणांवर स्तरानुसार स्टॅक करतो. प्रत्येक थराचे सांधे खालीलपैकी एकापासून ऑफसेट केले जातात, जे चुंबकीय मार्गामध्ये हवेतील अंतर कमीत कमी ठेवतात. एकदा आपण लक्ष्याच्या जाडीपर्यंत पोहोचलो की, संपूर्ण स्टॅक घट्ट पकडला जातो आणि सर्व काही ठिकाणी लॉक करण्यासाठी व्हॅक्यूम-इंप्रेग्नेटेड होतो.

ट्रान्सफॉर्मर निर्मिती प्रक्रिया या पायरीवर अवलंबून आहे. स्टॅक फॅक्टर, पृष्ठभाग सपाटपणा, क्लॅम्पिंग प्रेशर—यापैकी काहीही चुकवा, आणि नो-लोड लॉस स्पेकवर चालतील.

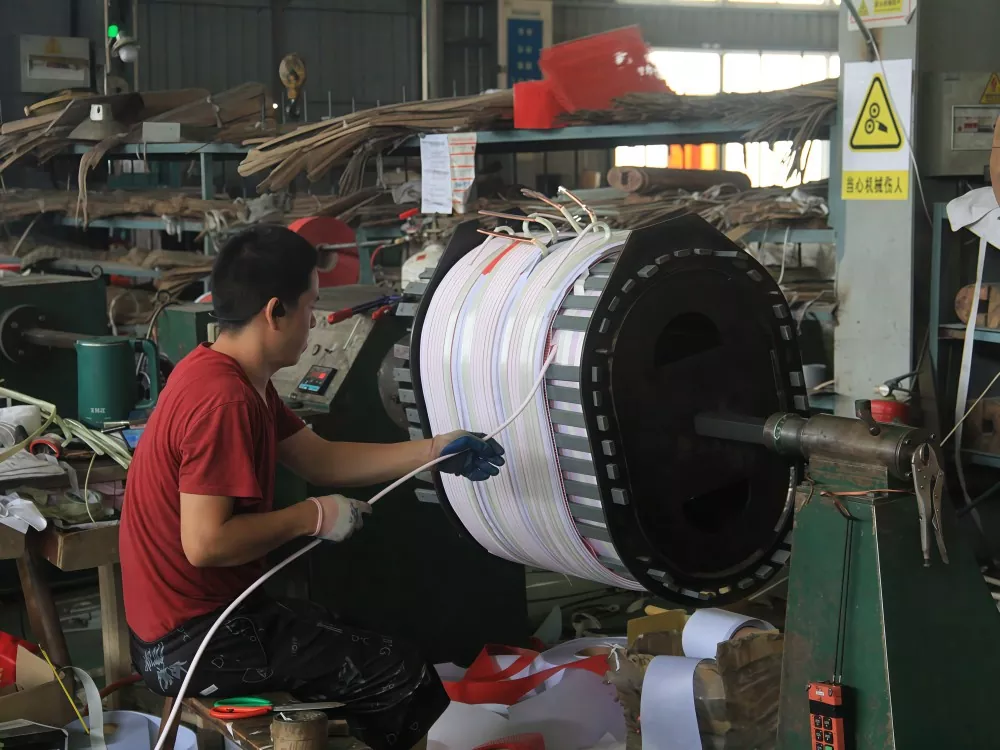

पायरी 2: वळण

इथेच तो गंभीर होतो. वळणाचे दुकान नियंत्रित तापमान आणि आर्द्रतेवर चालते. ऑपरेटर विंडिंग मशिनवर बसतात, तांब्याच्या तारा कॉइलवर टाकतात, वळण घेतात, ते समान आणि घट्ट ठेवतात.

GUANGBIAN चा 37.5 kva पोल माउंट केलेला ट्रान्सफॉर्मर शुद्ध तांबे वाइंडिंग वापरतो - ॲल्युमिनियम नाही. आम्ही हे आमच्या चीन सुविधेवर तयार करतो आणि प्रत्येक तपशील महत्त्वाचा आहे: वायर गेज, वळणांची संख्या, लेयरिंग पॅटर्न. वारा खूप सैल आहे, कॉइलमध्ये यांत्रिक शक्ती नाही. वारा खूप घट्ट, आपण पृथक् चिरडणे.

एकदा जखम झाल्यानंतर, कॉइल व्हॅक्यूम गर्भाधानातून जाते. इन्सुलेटिंग वार्निश प्रत्येक अंतरामध्ये शिरते, वळणांना त्या जागी लॉक करते आणि विंडिंगला डायलेक्ट्रिक शक्ती आणि चांगले उष्णता अपव्यय दोन्ही देते.

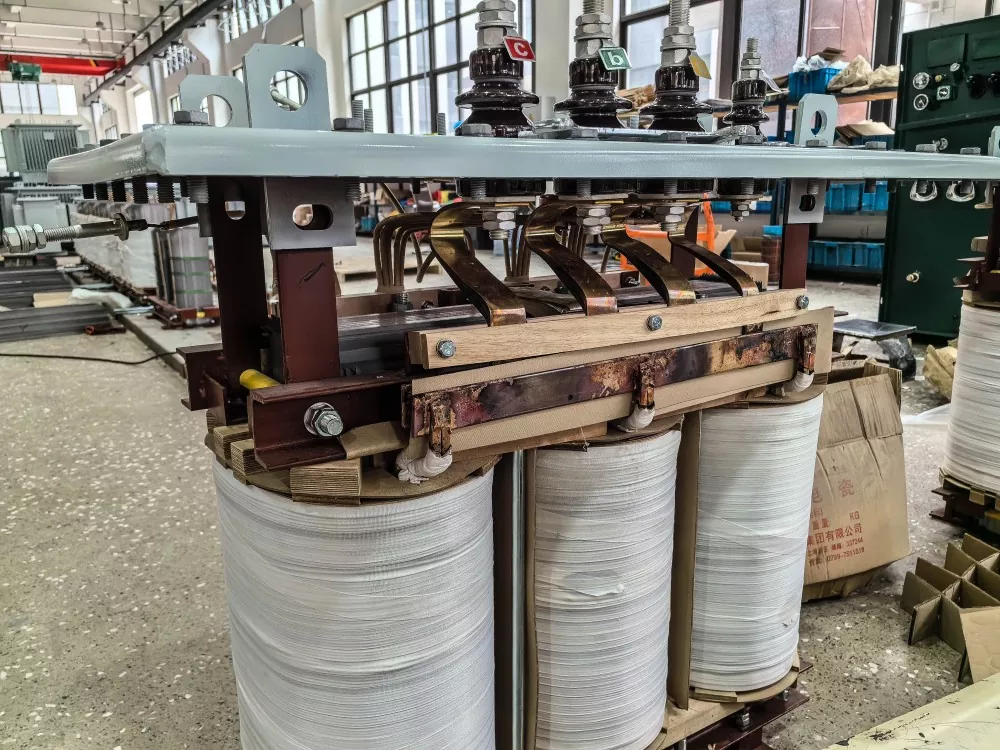

पायरी 3: कोर आणि कॉइल असेंब्ली

जखमेच्या गुंडाळी मूळ पायांवर सरकतात. इन्सुलेशन स्पेसर आत जातात, लीड्स कनेक्ट होतात आणि संपूर्ण सक्रिय भाग आकार घेतो. विंडिंग्समधील क्लिअरन्स मानक पूर्ण करणे आवश्यक आहे—येथे कोणतेही शॉर्टकट नाहीत.

एकदा एकत्र केल्यावर, सक्रिय भाग ट्रान्सफॉर्मर फॅक्टरी चाचणीतून लगेच जातो: व्होल्टेज चाचणी आणि डीसी प्रतिकार मापन सहन करणे. काहीही बंद, अगदी किंचित, या टप्प्यावर पकडले जाते.

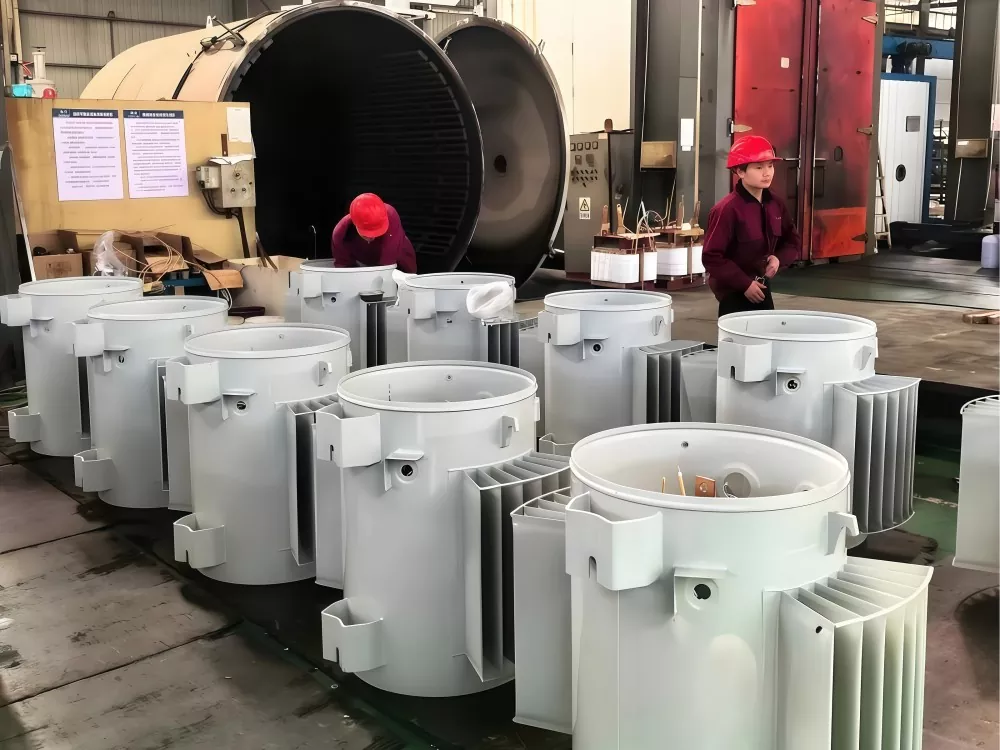

पायरी 4: टाकी असेंब्ली

सक्रिय भाग तपासणी पास? तो टाकीत उतरतो. टाकी हे ट्रान्सफॉर्मरचे कवच आहे—इन्सुलेट तेलाने भरलेले आहे जे दुहेरी कर्तव्य करते: डायलेक्ट्रिक अडथळा आणि शीतलक.

GUANGBIAN येथे आम्ही उच्च दर्जाचे खनिज इन्सुलेट तेल वापरतो. ते आत जाण्यापूर्वी निर्जलीकरण आणि निर्जलीकरण केले जाते. टाकी स्वतः वेल्डेड बांधकाम आहे, आणि प्रत्येक वेल्ड सीमची एक्स-रे तपासणी केली जाते. गळतीची परवानगी नाही.

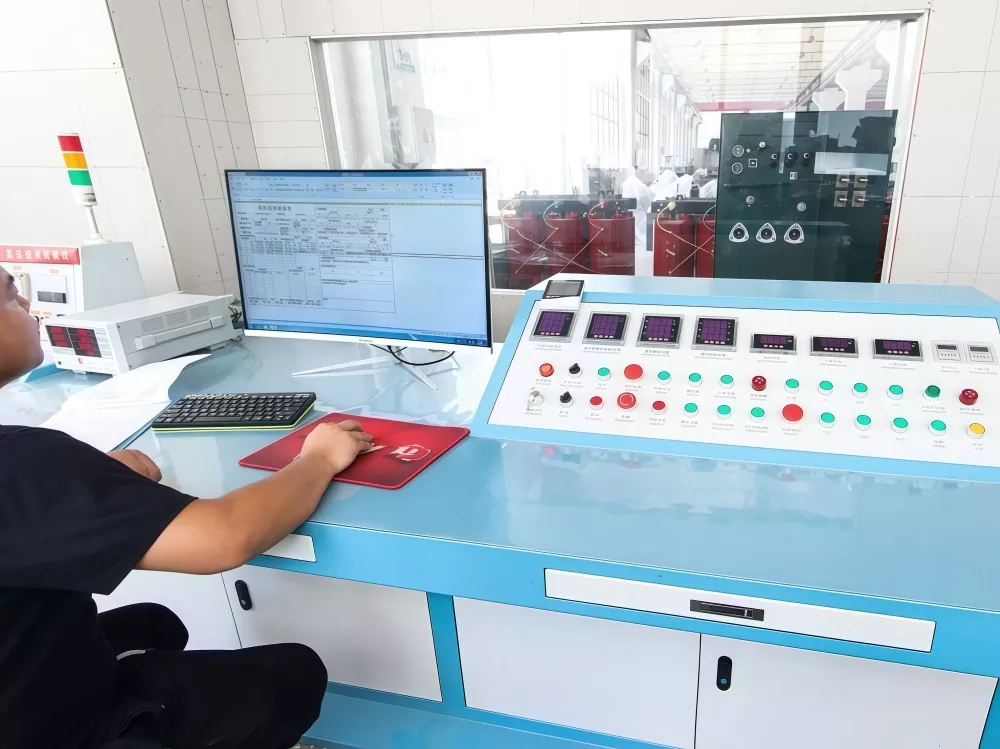

पायरी 5: अंतिम चाचणी

कोणतेही युनिट कारखाना सोडण्यापूर्वी, ते पूर्ण चाचणी नित्यक्रमाद्वारे चालते:

नो-लोड चाचणी: दुय्यम बाजूने काहीही जोडलेले नसताना आम्ही ते पॉवर अप करतो. कोर वर्तन करत आहे की नाही हे वर्तमान आणि नुकसान वाचन आम्हाला सांगतात. 37.5 kva पोल माउंट केलेल्या ट्रान्सफॉर्मरवर, नो-लोड लॉस ≤113W किंवा त्याहून कमी असणे आवश्यक आहे.

लोड चाचणी: त्यावर पूर्ण रेटेड लोड ठेवा आणि संख्या पहा. लोड कमी ≤413W वर राहते आणि तापमान चढणे 65°C च्या पुढे जात नाही.

व्होल्टेज चाचणीचा सामना करा: एचव्ही विंडिंगवर एका पूर्ण मिनिटासाठी पॉवर फ्रिक्वेंसीवर 21kV. LV बाजूला 10kV. जर इन्सुलेशन धारण केले तर आम्ही पुढे जाऊ.

इंपल्स व्होल्टेज चाचणी: एक 60kV स्पाइक प्राथमिकला मारतो, 30kV दुय्यम दाबतो. हे तुम्हाला सांगते की तांबे विंडिंग ट्रान्सफॉर्मर वास्तविक विजेची घटना हाताळू शकतो.

इन्सुलेट ऑइल टेस्ट: ब्रेकडाउन व्होल्टेज, ओलावा सामग्री, अपव्यय घटक—प्रत्येकाला उत्तीर्ण होणे आवश्यक आहे.

प्रत्येक चाचणी साफ? मग-आणि तेव्हाच-ते फॅक्टरी लेबल मिळवते.

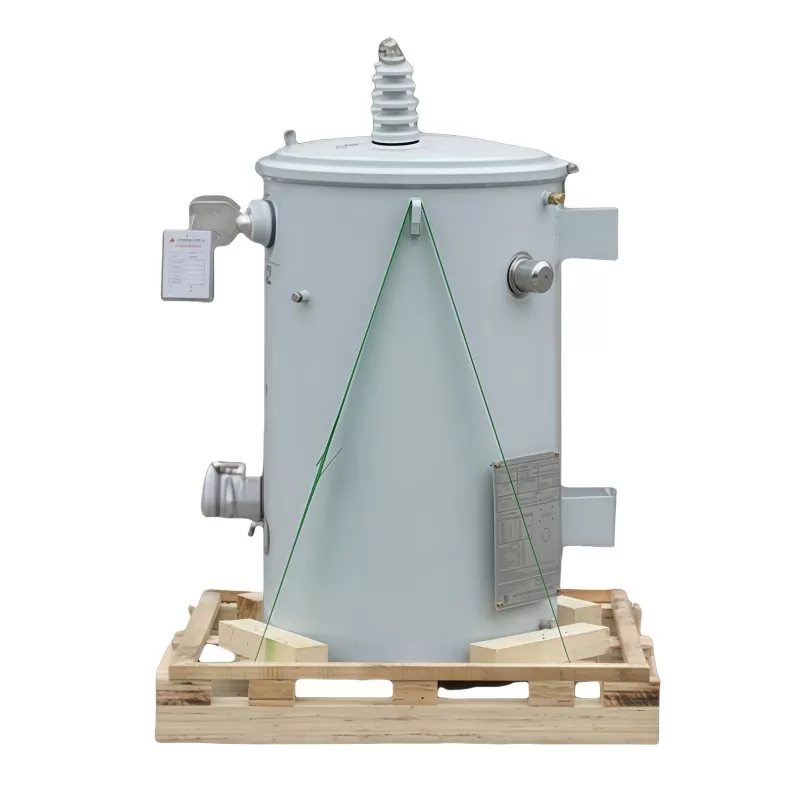

पायरी 6: पॅकिंग आणि शिपिंग

सर्व चाचण्या पास झाल्या? ट्रान्सफॉर्मरला मॉइश्चर-प्रूफ कव्हर मिळते, लाकडी पॅलेटवर बांधले जाते आणि शिपमेंटसाठी तयार केले जाते. प्रत्येक GUANGBIAN युनिटमध्ये एक अनन्य अनुक्रमांक असतो - नेमप्लेट आणि बेसवर दृश्यमान. तो नंबर ट्रेस करा आणि तुम्हाला उत्पादनाची तारीख, चाचणी रेकॉर्ड सापडतील, त्यात कच्च्या मालाची कोणती बॅच गेली होती.

आतापर्यंत तुम्हाला चित्र मिळेल. 37.5KVA पोल-माउंटेड ट्रान्सफॉर्मर फक्त धातू आणि वायर एकत्र फेकलेले नाही. ट्रान्सफॉर्मर उत्पादन प्रक्रियेमध्ये वास्तविक हस्तकला आणि वास्तविक लोक प्रत्येक चरणावर लक्ष देतात. किंमत महत्त्वाची आहे, परंतु उत्पादन क्षमता आणि गुणवत्ता नियंत्रण अधिक महत्त्वाचे आहे.

पोल-माउंट केलेले ट्रान्सफॉर्मर का वापरावे?

ग्राउंड-माउंट ट्रान्सफॉर्मरच्या तुलनेत, पोल-माउंट केलेले ट्रान्सफॉर्मर अनेक महत्त्वपूर्ण फायदे देतात:

जागा-बचत प्रतिष्ठापन

ग्राउंड स्पेस किंवा समर्पित ट्रान्सफॉर्मर रूमची आवश्यकता दूर करून, युटिलिटी पोलवर स्थापित केले.

कमी पायाभूत सुविधा खर्च

पाया, संलग्नक किंवा अतिरिक्त नागरी कामांची आवश्यकता टाळून बांधकाम खर्च कमी करते.

ग्रामीण वितरणासाठी कार्यक्षम

ग्रामीण आणि दुर्गम भागांसाठी अत्यंत योग्य जेथे ओव्हरहेड वितरण नेटवर्क सामान्यतः वापरले जातात.

सुलभ देखभाल प्रवेश

डाउनटाइम कमी करून तपासणी, देखभाल आणि बदलीसाठी सोयीस्कर उंचीवर आरोहित.

वर्धित सुरक्षा

भारदस्त स्थापनेमुळे अपघाती संपर्क, तोडफोड आणि पर्यावरणाचे नुकसान होण्याचे धोके कमी होतात.

विश्वसनीय आउटडोअर ऑपरेशन

दीर्घकालीन बाह्य कार्यक्षमतेसाठी हवामान-प्रतिरोधक आणि गंज-प्रतिरोधक वैशिष्ट्यांसह डिझाइन केलेले.

ओव्हरहेड पॉवर नेटवर्कसाठी योग्य

किफायतशीर आणि कार्यक्षम उर्जा उपाय म्हणून ओव्हरहेड वितरण प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते.

ते स्वतःसाठी पाहू इच्छिता? GUANGBIAN आमच्या चीन कारखान्यात उत्पादन करतो आणि आम्ही कारखाना भेटींचे स्वागत करतो. टूर शेड्यूल करण्यासाठी पोहोचा.
