SWER सिंगल पोल आरोहित ट्रान्सफॉर्मर

Zhejiang Guangbian Electric Power Technology Co., Ltd कडून SWER सिंगल पोल माउंटेड ट्रान्सफॉर्मर हे सिंगल वायर अर्थ रिटर्न (SWER) ग्रामीण आणि रिमोट पॉवर सिस्टमसाठी डिझाइन केलेले उच्च-कार्यक्षमतेचे वितरण समाधान आहे. 20 वर्षांहून अधिक ट्रान्सफॉर्मर उत्पादन कौशल्य आणि जागतिक मानकांचे पूर्ण पालन करून, ग्वांगबियन ऑफ-ग्रिड आणि कमकुवत-ग्रीड वातावरणासाठी स्थिर, सुरक्षित आणि किफायतशीर व्होल्टेज रूपांतरण प्रदान करते.

SWER सिंगल पोल माउंटेड ट्रान्सफॉर्मर म्हणजे काय?

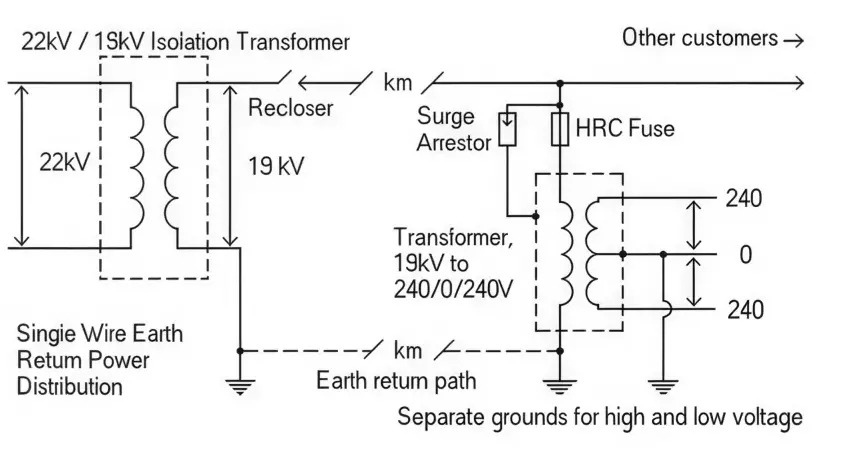

SWER सिंगल पोल माउंटेड ट्रान्सफॉर्मर हा एक विशेष पोल-माउंट केलेला वितरण ट्रान्सफॉर्मर आहे जो सिंगल-वायर अर्थ रिटर्न सिस्टममध्ये वापरला जातो, सामान्यत: ग्रामीण विद्युतीकरण प्रकल्पांमध्ये तैनात केला जातो जेथे पारंपारिक थ्री-फेज इन्फ्रास्ट्रक्चर उपलब्ध नसते.

हे निवासी, कृषी आणि लहान औद्योगिक अनुप्रयोगांसाठी वापरण्यायोग्य कमी व्होल्टेजवर मध्यम व्होल्टेज वितरण शक्ती कार्यक्षमतेने खाली आणते.

हे रिमोट ग्रिडमध्ये मोठ्या प्रमाणावर वापरले जाते कारण:

● सरलीकृत स्थापना संरचना

● पायाभूत सुविधांचा खर्च कमी केला

● लांब-अंतर वितरणात उच्च कार्यक्षमता

● ग्रामीण भागात मजबूत अनुकूलता

या SWER ट्रान्सफॉर्मरला काय वेगळे बनवते?

बहुतेक मानक ट्रान्सफॉर्मर SWER ऑपरेटिंग तत्त्वे लक्षात घेऊन डिझाइन केलेले नाहीत. परिणाम? अकाली इन्सुलेशन ब्रेकडाउन, व्होल्टेजची अस्थिरता, अयशस्वी तपासणी आणि सेवा आयुष्य खूपच कमी होते. GUANGBIAN ने हे युनिट विशेषतः SWER नेटवर्कच्या मागणीसाठी तयार केले - या वेदना बिंदूंना जमिनीपासून दूर केले.

हे युनिट वेगळे काय सेट करते?

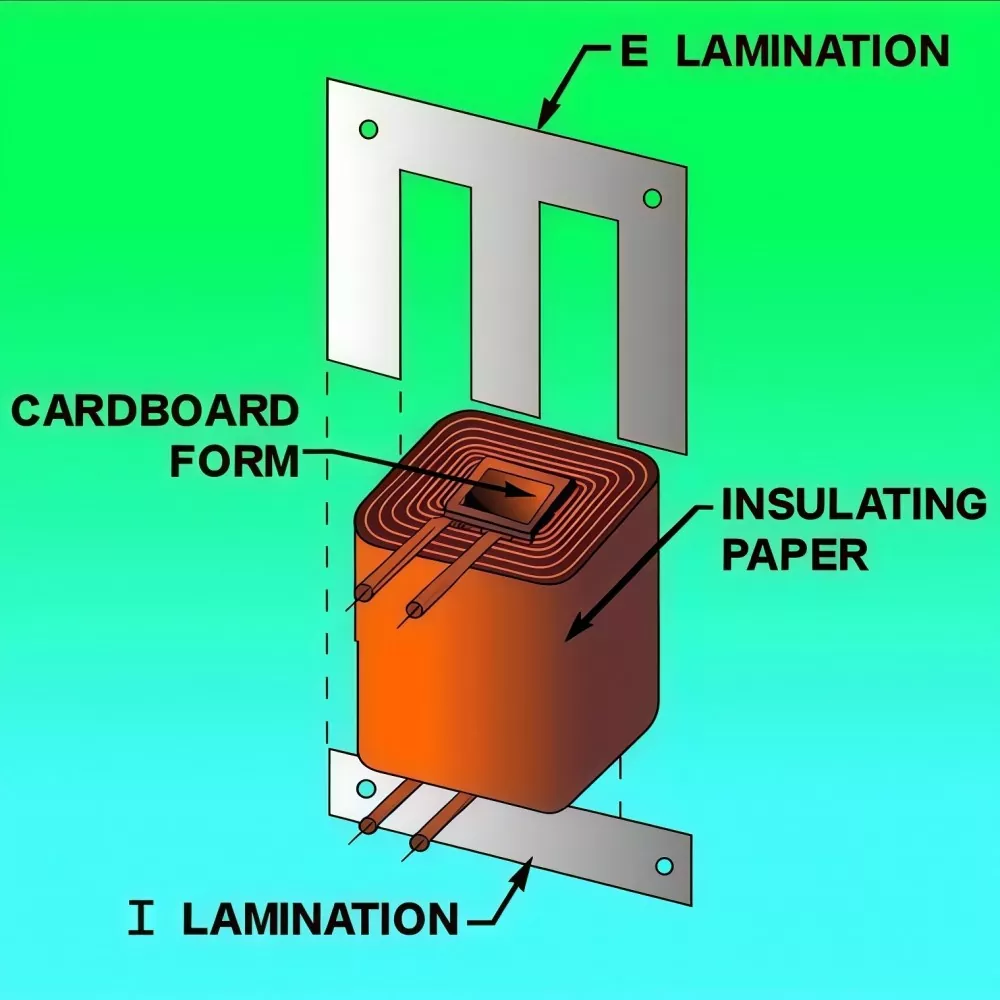

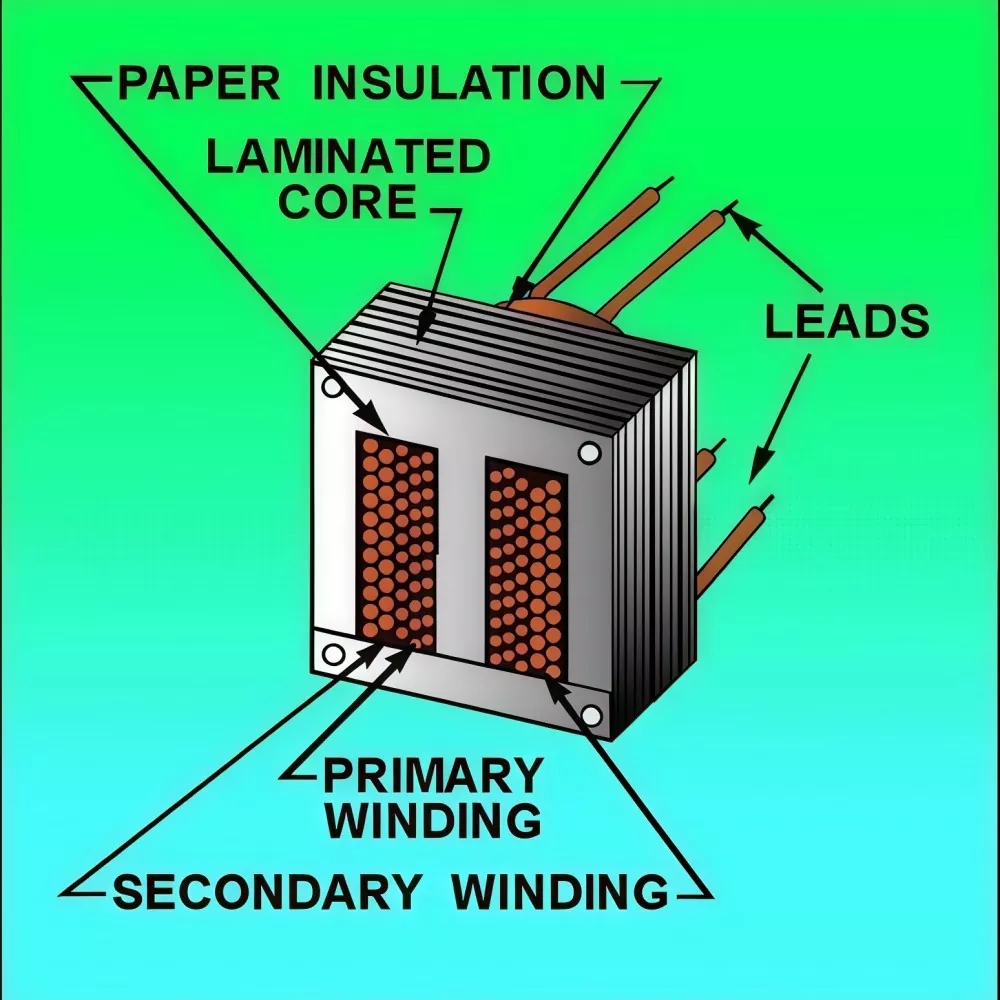

SWER ड्युटीसाठी वाइंडिंग डिझाइन ट्यून केले:

SWER सिंगल पोल माउंटेड ट्रान्सफॉर्मरचे वाइंडिंग एकसमान इन्सुलेशन स्ट्रक्चर वापरण्याऐवजी SWER-विशिष्ट व्होल्टेज परिस्थितीसाठी अनुकूल केले जाते.

ए टर्मिनल (लाइन) ते एक्स टर्मिनल (पृथ्वी) पर्यंत ग्रेडियंट इन्सुलेशन डिझाइन

सतत लाइन व्होल्टेज तणावासाठी प्रबलित टर्मिनल

प्रगतीशील इन्सुलेशन वास्तविक वळण व्होल्टेज पातळीशी जुळते

थेट पोल ग्राउंडिंग कनेक्शनसाठी X टर्मिनल मजबूत केले

मानक ट्रान्सफॉर्मरच्या विपरीत, असममित SWER व्होल्टेज परिस्थितीसाठी तयार केलेले

हे डिझाइन ग्रामीण SWER वितरण प्रणालींमध्ये विश्वासार्हता आणि इन्सुलेशन सुरक्षा सुधारते.

पारंपारिक सिंगल-फेज ट्रान्सफॉर्मर दोन्ही टर्मिनल्समध्ये एकसमान अर्ध-इन्सुलेशन वापरतात. SWER ड्युटीमध्ये, याचा अर्थ इन्सुलेशनचा ताण अनिवार्यपणे दुप्पट होतो-आणि अपयश साधारणपणे 3-5 वर्षांच्या आत येते. GUANGBIAN चा समर्पित दृष्टीकोन ट्रान्सफॉर्मरच्या संपूर्ण सेवा आयुष्यात इन्सुलेशनचा ताण डिझाइन मर्यादेत ठेवतो.

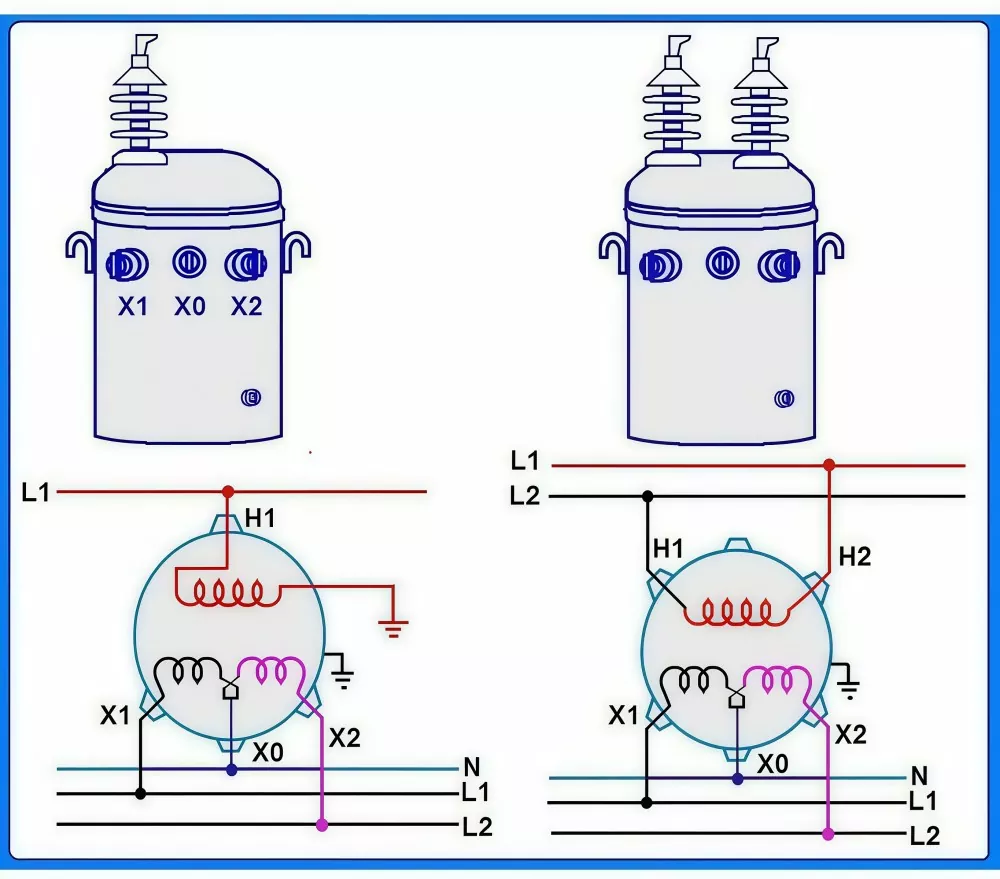

ग्राउंडिंग सेटअप व्होल्टेज कसे स्थिर ठेवते?

● ओव्हरसाइज ग्राउंडिंग टर्मिनल क्रॉस-सेक्शन पृथ्वी-पाथ प्रतिरोध कमी करते आणि वर्तमान परतावा स्थिरता सुधारते

● कमी प्रतिकार लूज कनेक्शन धोके आणि स्थानिक अतिउष्णता टाळण्यात मदत करते

● ±2% च्या आत आउटपुट व्होल्टेज चढउतारासह स्थिर बंद-लूप SWER वर्तमान मार्ग सुनिश्चित करते

● विंडिंग्स IEC A/X टर्मिनल लेबलिंग मानकांचे पालन करतात, वायरिंग त्रुटींना प्रतिबंधित करते जसे की उलट ध्रुवता आणि योग्य SWER स्थापना सुनिश्चित करणे

लांब-अंतर व्होल्टेज नियमन:

● 5-पोझिशन नो-लोड टॅप चेंजरसह सुसज्ज (18kV–20kV श्रेणी)

● लांब SWER वितरण ओळींवर व्होल्टेज ड्रॉपची भरपाई करते

● सुरुवातीपासून ओळीच्या शेवटापर्यंत स्थिर 240V आउटपुट राखते

● सर्व टॅप सेटिंग्ज IEC अचूकता मानकांनुसार फॅक्टरी-कॅलिब्रेटेड आहेत

हे दीर्घ-अंतराच्या ग्रामीण वीज नेटवर्कमध्ये डाउनस्ट्रीम उपकरणांचे सातत्यपूर्ण कार्यप्रदर्शन आणि संरक्षण सुनिश्चित करते.

कठीण परिस्थितीत ते कसे टिकून राहते?

तेलाने बुडवलेले सीलबंद घर पाणी आणि धूळ बाहेर ठेवते, तापमानातील बदल हाताळते आणि अतिनील प्रदर्शनापासून दूर जाते. ते -40°C ते +55°C पर्यंत चालते - त्यामुळे उच्च-उंचीचे पठार, खुली कुरणे, वृक्षाच्छादित भाग आणि वाळवंटातील फ्लॅट हे सर्व कोणत्याही विशेष बदलांशिवाय त्याच्या ऑपरेटिंग विंडोमध्ये येतात.

ONAN कूलिंग—तेल नैसर्गिक हवेसाठी लहान - पंखे नाहीत, पंप नाहीत, फिरत नाहीत किंवा झीज होत नाहीत यावर अवलंबून नाही. ते खांबाला टेकल्यानंतर, ते स्वतःची काळजी घेते. जवळच्या सर्व्हिस ट्रकपासून दूर असलेल्या कर्मचाऱ्यांसाठी कामाचे तास, जे युनिटच्या आयुष्यापेक्षा खूपच कमी देखभाल खर्चात भाषांतरित करते.

आंतरराष्ट्रीय मानकांची पूर्तता

प्रत्येक युनिटची रचना, बांधणी आणि IEC 60076 वर चाचणी केली जाते—पॉवर ट्रान्सफॉर्मरसाठी जागतिक स्तरावर मान्यताप्राप्त मानक. कारखान्याच्या मजल्यापासून पेपरवर्क आणि ट्रेसेबिलिटी आहे.

संपूर्ण फॅक्टरी चाचणी अहवाल प्रत्येक ट्रान्सफॉर्मरसह येतात—जेव्हा तुम्ही प्रकल्पांवर बोली लावत असाल किंवा तपासणी साफ करणे आवश्यक असेल तेव्हा उपयुक्त.

SWER सिस्टीम एकल-फेज ग्राउंड फॉल्ट्स स्टँडर्ड ग्रिड्सपेक्षा वेगळ्या पद्धतीने पाहतात. या ट्रान्सफॉर्मरला त्या दोष परिस्थितीत पूर्ण 2 सेकंदांसाठी त्याच्या रेट केलेल्या विद्युत् प्रवाहाच्या 20 पटीने रेट केले जाते—जेव्हा मानक लाइन संरक्षणासह जोडले जाते, तेव्हा ते दोष जलद दूर करते आणि उपकरणांचे नुकसान दूर ठेवते.

ते कुठे वापरले जाते?

SWER सिंगल पोल माउंटेड ट्रान्सफॉर्मर कमी किमतीच्या, लांब-अंतराच्या ग्रामीण आणि दूरस्थ वीज पुरवठ्यासाठी आदर्श आहे:

● ग्रामीण विद्युतीकरण: पारंपारिक प्रणाली विरुद्ध ~70% कमी लाइन बांधकाम खर्चासह वेगळ्या घरांना वीज देणे

● दूरस्थ मानवरहित साइट्स: दूरसंचार टॉवर्स, हवामान केंद्रे, जंगल/अग्नि निरीक्षण बिंदू, सीमा चौक्या

● शेती: सिंचन पंप, पशुधन प्रणाली, हरितगृहे आणि विखुरलेली शेती उपकरणे

● बांधकाम आणि खाण शिबिरे: ग्रिड विस्तारापूर्वी महामार्ग, रेल्वे आणि खाणकामासाठी तात्पुरती वीज

● बेटे आणि ऑफ-ग्रीड सुविधा: लहान रिसॉर्ट्स, रेंजर स्टेशन आणि दूरस्थ पर्यटन पायाभूत सुविधा

पारंपारिक थ्री-फेज नेटवर्कचा विस्तार करणे किफायतशीर नाही अशा क्षेत्रांसाठी एक व्यावहारिक उपाय.

GUANGBIAN SWER युनिट चांगली कामगिरी का करते？

SWER सिस्टीममध्ये मानक ट्रान्सफॉर्मर सहसा संघर्ष करतात, ज्यामुळे इन्सुलेशन तणाव, व्होल्टेज अस्थिरता आणि उच्च देखभाल गरजा निर्माण होतात.

GUANGBIAN SWER सिंगल पोल माउंटेड ट्रान्सफॉर्मर विशेषत: SWER ऑपरेशनसाठी तयार केले आहे:

● SWER परिस्थितीसाठी उद्देश-निर्मित विंडिंग आणि इन्सुलेशन डिझाइन

● स्थिर रिटर्न करंटसाठी ऑप्टिमाइझ ग्राउंडिंग स्ट्रक्चर

● सुधारित व्होल्टेज स्थिरता आणि सिस्टम विश्वसनीयता

● कमी देखभाल समस्या आणि दीर्घ सेवा आयुष्य

● तपासणी आवश्यकतांचे अधिक सुलभ अनुपालन

● वास्तविक-जगातील SWER अनुप्रयोगांसाठी डिझाइन केलेले, पारंपारिक ट्रान्सफॉर्मर मॉडेल्समधून रुपांतरित केलेले नाही.

जागतिक मानके आणि गुणवत्ता हमी

Zhejiang Guangbian Electric Power Technology Co., Ltd ने 2004 पासून एक मजबूत तांत्रिक पाया तयार केला आहे, जो देशांतर्गत ट्रान्सफॉर्मर उत्पादकाकडून जागतिक पुरवठादार बनला आहे.

मुख्य फायद्यांमध्ये हे समाविष्ट आहे:

● ट्रान्सफॉर्मर अभियांत्रिकीचा २०+ वर्षांचा अनुभव

● आंतरराष्ट्रीय मानक कौशल्यासह प्रमाणित अभियांत्रिकी संघ

● संपूर्ण प्रक्रिया शोधण्यायोग्यता सुनिश्चित करणारी बहु-कार्यशाळा उत्पादन प्रणाली

● डिझाइन, कार्यक्षमता आणि सुरक्षितता अनुपालनामध्ये सतत सुधारणा

● 2020 मध्ये स्वतंत्र निर्यात ऑपरेशन्स स्थापित

हे सुनिश्चित करते की प्रत्येक SWER सिंगल पोल माउंटेड ट्रान्सफॉर्मर विश्वासार्हता आणि सुरक्षिततेसाठी जागतिक अपेक्षा पूर्ण करतो.
