150KVA ड्राय टाईप आयसोलेशन ट्रान्सफॉर्मर सुरक्षित आणि लवचिक वीज वितरण कसे सुधारू शकतो

लेखाचा सारांश:योग्यरित्या निवडलेला ट्रान्सफॉर्मर वीज वितरण सुरक्षितता, व्होल्टेज रूपांतरण, उपकरणे सुसंगतता आणि साइट विश्वासार्हतेमध्ये मोठा फरक करू शकतो. द150KVA ड्राय प्रकार अलगाव ट्रान्सफॉर्मरपासूनग्वांगिअन480V इनपुट, 400V थ्री-फेज आणि 230V सिंगल-फेज आउटपुट, फुल कॉपर विंडिंग्स, डेल्टा-स्टार कनेक्शन, IP43 स्टेनलेस-स्टील एन्क्लोजर, ऑटोमॅटिक फॅन कूलिंग आणि MCCB संरक्षणासह इलेक्ट्रिकल आयसोलेशन आणि लो-व्होल्टेज वितरण आवश्यक असलेल्या ॲप्लिकेशन्ससाठी डिझाइन केलेले आहे. हा लेख त्याचे कॉन्फिगरेशन, कार्य तत्त्वे, अनुप्रयोग परिस्थिती, तांत्रिक विचार आणि औद्योगिक आणि बांधकाम प्रकल्पांसाठी निवड घटक स्पष्ट करतो.

सामग्री सारणी

1. 150KVA ड्राय टाईप आयसोलेशन ट्रान्सफॉर्मर म्हणजे काय?
2. मुख्य तांत्रिक तपशील काय आहेत?
3. या ट्रान्सफॉर्मरचे काय फायदे आहेत?
4. ते कुठे वापरले जाऊ शकते?
5. तुम्ही योग्य कॉन्फिगरेशन कसे निवडावे?
6. इतर ट्रान्सफॉर्मर पर्यायांशी त्याची तुलना कशी होते?
7. त्याची निर्मिती आणि चाचणी कशी केली जाते?
8. वारंवार विचारले जाणारे प्रश्न
9. सानुकूलित ट्रान्सफॉर्मर सोल्यूशनची आवश्यकता आहे?

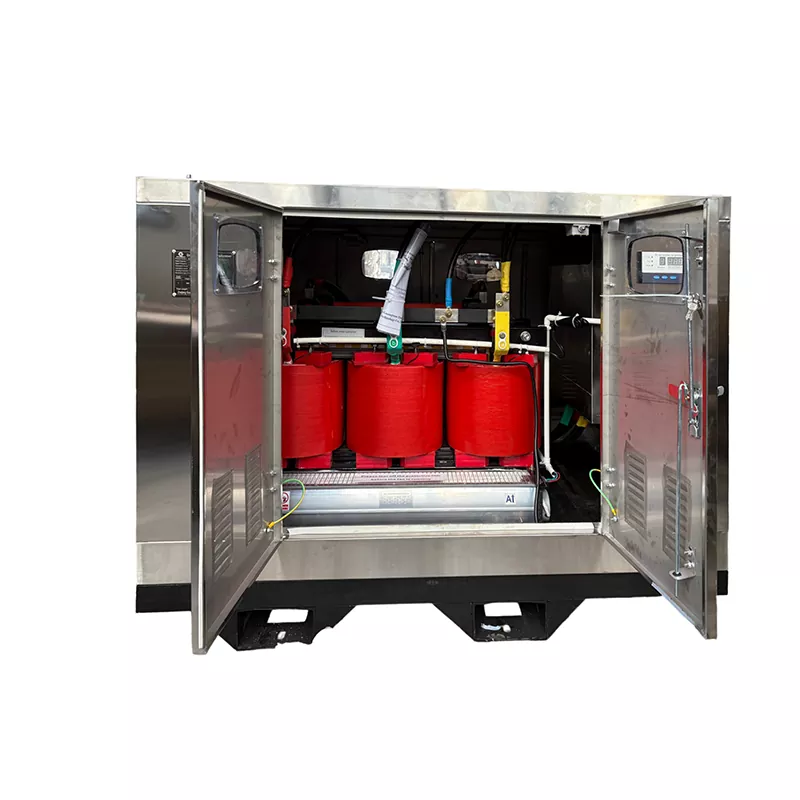

150KVA ड्राय टाईप आयसोलेशन ट्रान्सफॉर्मर म्हणजे काय?

150KVA ड्राय टाईप आयसोलेशन ट्रान्सफॉर्मर हा तीन-फेज ट्रान्सफॉर्मर आहे जो येणारी शक्ती आवश्यक कमी-व्होल्टेज वितरण स्तरावर रूपांतरित करताना इलेक्ट्रिकल आयसोलेशन प्रदान करण्यासाठी डिझाइन केलेले आहे. तेल-बुडवलेल्या ट्रान्सफॉर्मरच्या विपरीत, कोरड्या प्रकारच्या डिझाईन्समध्ये तेल इन्सुलेट करण्याऐवजी घन इन्सुलेशन आणि हवा-आधारित कूलिंग व्यवस्था वापरतात, ज्यामुळे ते विशेषतः घरातील स्थापनेसाठी आणि निवडलेल्या औद्योगिक किंवा बांधकाम वातावरणासाठी योग्य बनतात.

ग्वांगिअन कॉन्फिगरेशन a वापरते480V लाइन-व्होल्टेज इनपुटआणि प्रदान करते400V थ्री-फेज आणि 230V सिंगल-फेज आउटपुट. त्याचे डेल्टा-स्टार (Δ-Y) वळण कनेक्शन दुय्यम बाजूस तीन-फेज भारांचे समर्थन करताना सिंगल-फेज वितरणासाठी तटस्थ बिंदू प्रदान करण्यास अनुमती देते.

150 kVA च्या रेट केलेल्या क्षमतेसह, ट्रान्सफॉर्मर यंत्रसामग्री आणि सहाय्यक विद्युत भारांचे मिश्रण देऊ शकतो जेव्हा साइटची वास्तविक मागणी, प्रारंभ करंट, पॉवर फॅक्टर, लोड फॅक्टर आणि एकाचवेळी ऑपरेशनची योग्य गणना केली जाते.

मुख्य तांत्रिक तपशील काय आहेत?

ट्रान्सफॉर्मर खरेदी करण्यापूर्वी इलेक्ट्रिकल कॉन्फिगरेशन समजून घेणे आवश्यक आहे कारण व्होल्टेज, वारंवारता, फेज व्यवस्था, बंदिस्त संरक्षण, वळण सामग्री आणि शीतकरण पद्धत या सर्व प्रणालीच्या अनुकूलतेवर प्रभाव पाडतात.

हे कॉन्फिगरेशन विशेषतः व्यावहारिक आहे जेव्हा एका उर्जा स्त्रोताला तीन-फेज मशिनरी आणि सिंगल-फेज सहाय्यक उपकरणांना समर्थन देणे आवश्यक असते. तथापि, नेमप्लेटची क्षमता प्रत्येक कनेक्ट केलेले उपकरण एकाच वेळी पूर्ण रेट केलेल्या पॉवरवर कार्य करू शकते असे संकेत म्हणून मानले जाऊ नये.

या ट्रान्सफॉर्मरचे काय फायदे आहेत?

डाउनस्ट्रीम लोडसाठी इलेक्ट्रिकल अलगाव

अलगाव ट्रान्सफॉर्मर कपलिंगद्वारे प्राथमिक आणि दुय्यम इलेक्ट्रिकल सर्किट वेगळे करते. ही व्यवस्था नियंत्रित डाउनस्ट्रीम पॉवर सिस्टम स्थापित करण्यात मदत करू शकते आणि ज्या अनुप्रयोगांमध्ये इलेक्ट्रिकल अलगाव एकंदर वितरण डिझाइनचा भाग आहे अशा अनुप्रयोगांमध्ये उपयुक्त आहे.

लवचिक 400V आणि 230V वितरण

डेल्टा-स्टार दुय्यम कॉन्फिगरेशन थ्री-फेज आणि सिंगल-फेज वितरण दोन्ही शक्यता प्रदान करते. थ्री-फेज 400V पॉवर पंप, क्रेन, वेल्डिंग मशीन, काँक्रीट मिक्सर आणि इतर औद्योगिक यंत्रसामग्री यांसारख्या उपकरणांना सपोर्ट करू शकते, तर 230V पॉवर लाइटिंग, ऑफिस उपकरणे, पोर्टेबल टूल्स, एअर कंडिशनिंग युनिट्स आणि सहाय्यक भार देऊ शकते.

पूर्ण कॉपर विंडिंग्ज

ट्रान्सफॉर्मर पूर्ण तांबे विंडिंग वापरतो. कॉपरमध्ये तुलनेने कमी विद्युत प्रतिरोधकता असते आणि योग्यरित्या डिझाइन केलेले तांबे कंडक्टर वळणाचे नुकसान नियंत्रित करण्यात मदत करू शकतात. वास्तविक थर्मल कार्यक्षमता अजूनही कंडक्टर आकारमान, ट्रान्सफॉर्मर डिझाइन, सभोवतालचे तापमान, इन्सुलेशन प्रणाली, वायुवीजन आणि लोडिंग परिस्थितीवर अवलंबून असते.

स्वयंचलित कूलिंग व्यवस्थापन

तापमान सेन्सर वळणाच्या स्थितीचे निरीक्षण करतात. प्रीसेट तापमान गाठल्यावर, स्वयंचलित पंखे उष्णतेचा अपव्यय वाढवू लागतात. हा दृष्टीकोन अशा ऍप्लिकेशन्ससाठी उपयुक्त आहे जेथे विद्युत भार चढ-उतार होतात किंवा ऑपरेटिंग तापमान वाढू शकते.

एकात्मिक MCCB संरक्षण

मोल्डेड केस सर्किट ब्रेकर्स इनकमिंग आणि आउटगोइंग बाजूंना प्रदान केले जातात. हे ब्रेकर्स अतिरिक्त सर्किट संरक्षण आणि अलगाव प्रदान करू शकतात, तर त्यांचे अंतिम रेटिंग केबल आकार, कनेक्ट केलेले लोड, अपेक्षित प्रवाह आणि प्रकल्पाच्या संरक्षण समन्वय आवश्यकतांनुसार निवडले जावे.

ते कुठे वापरले जाऊ शकते?

जेव्हा गणना केलेला भार ट्रान्सफॉर्मरच्या डिझाइन मर्यादेत येतो तेव्हा 150 kVA क्षमता अनेक मध्यम-स्तरीय विद्युत वितरण अनुप्रयोगांसाठी योग्य असते.

• बांधकाम साइट्स:क्रेन, मिक्सर, पंप, वेल्डिंग उपकरणे, प्रकाश व्यवस्था आणि साइट कार्यालयांना तात्पुरती वीज पुरवते.
• औद्योगिक सुविधा:सहाय्यक सिंगल-फेज इलेक्ट्रिकल लोड्ससह उत्पादन यंत्रसामग्रीला समर्थन देते.
• व्यावसायिक सुविधा:पृथक कमी-व्होल्टेज वितरण प्रदान करते जेथे इलेक्ट्रिकल डिझाइनची आवश्यकता असते.
• तात्पुरती उर्जा प्रणाली:प्रकल्प-आधारित वीज वितरण व्यवस्थेमध्ये एकत्रित केले जाऊ शकते.
• मिश्रित-लोड स्थापना:समान दुय्यम सिस्टीममधून तीन-फेज मशिनरी आणि 230V सिंगल-फेज उपकरणांना समर्थन देते.

बांधकाम प्रकल्पांसाठी, GUANGBIAN द्वारे पुरवलेले सौदी अरेबिया प्रकल्प कॉन्फिगरेशन हे दाखवते की स्टेनलेस-स्टील संलग्नक, डेल्टा-स्टार कनेक्शन, स्वयंचलित फॅन कूलिंग, कॉपर विंडिंग्स आणि अतिरिक्त MCCBs प्रकल्प-विशिष्ट ट्रान्सफॉर्मर डिझाइनमध्ये कसे एकत्रित केले जाऊ शकतात.

तुम्ही योग्य कॉन्फिगरेशन कसे निवडावे?

ट्रान्सफॉर्मर निवडणे फक्त केव्हीए रेटिंग निवडण्याऐवजी इलेक्ट्रिकल सिस्टमपासून सुरू केले पाहिजे. संपूर्ण तांत्रिक पुनरावलोकनात खालील घटकांचा समावेश असावा:

1. जास्तीत जास्त मागणीची गणना करा:प्रत्येक कनेक्ट केलेल्या उपकरणाची फक्त नेमप्लेट रेटिंग जोडण्याऐवजी वास्तविक ऑपरेटिंग लोड ओळखा.
2. मोटर चालू चालू तपासा:मोटर्स, कंप्रेसर, पंप आणि इतर प्रेरक भारांना स्टार्टअप दरम्यान लक्षणीय उच्च प्रवाह आवश्यक असू शकतो.
3. इनपुट व्होल्टेजची पुष्टी करा:प्राथमिक व्होल्टेज उपलब्ध विद्युत पुरवठ्याशी जुळत असल्याचे सत्यापित करा.
4. आउटपुट आवश्यकतांची पुष्टी करा:प्रकल्पाला 400V थ्री-फेज, 230V सिंगल-फेज किंवा अन्य व्होल्टेज संयोजन आवश्यक आहे का ते ठरवा.
5. वारंवारता सत्यापित करा:स्थापना 50 Hz किंवा 60 Hz वर चालते की नाही याची पुष्टी करा.
6. सभोवतालच्या परिस्थितीचे पुनरावलोकन करा:तापमान, वायुवीजन, धूळ, आर्द्रता आणि स्थापनेचे स्थान थर्मल आणि संलग्नक आवश्यकतांवर प्रभाव टाकतात.
7. संरक्षण आवश्यकता परिभाषित करा:MCCB रेटिंग आणि डाउनस्ट्रीम संरक्षण केबल्स आणि कनेक्ट केलेल्या उपकरणांसह समन्वयित केले पाहिजे.
8. ग्राउंडिंग व्यवस्थेची पुष्टी करा:तटस्थ आणि ग्राउंडिंग कॉन्फिगरेशनने प्रकल्पाच्या इलेक्ट्रिकल डिझाइन आणि लागू स्थानिक नियमांचे पालन केले पाहिजे.

हे विचार विशेषतः महत्वाचे आहेत कारण ट्रान्सफॉर्मर सामान्य चालू स्थितीत पुरेशा आकारात दिसू शकतो परंतु तरीही एकापेक्षा जास्त उच्च-चालू मोटर्स एकाच वेळी सुरू झाल्यास जास्त ताण जाणवतो.

इतर ट्रान्सफॉर्मर पर्यायांशी त्याची तुलना कशी होते?

कोरडे प्रकार आणि तेल-विसर्जन तंत्रज्ञान यांच्यातील निवड स्थापना वातावरण, क्षमता, व्होल्टेज आवश्यकता, लागू मानके, कूलिंग आवश्यकता, उपलब्ध जागा आणि एकूण विद्युत प्रणाली डिझाइनवर आधारित असावी.

त्याची निर्मिती आणि चाचणी कशी केली जाते?

प्रकल्प-आधारित ट्रान्सफॉर्मर खरेदीसाठी, उत्पादन गुणवत्ता हा प्रक्रियेचा फक्त एक भाग आहे. ग्राहकाच्या इलेक्ट्रिकल स्पेसिफिकेशनचे अचूक अर्थ लावणे तितकेच महत्त्वाचे आहे.

ग्वांगिअन प्रकल्पाच्या गरजेनुसार ट्रान्सफॉर्मर कॉन्फिगरेशन तयार करते. ॲप्लिकेशनवर अवलंबून, इनपुट आणि आउटपुट व्होल्टेज, वारंवारता, वळण व्यवस्था, संलग्नक डिझाइन, कूलिंग पद्धत आणि संरक्षण कॉन्फिगरेशन यांसारखी वैशिष्ट्ये समायोजित केली जाऊ शकतात.

उत्पादन प्रक्रियेने उत्पादन सुरू होण्यापूर्वी मुख्य इलेक्ट्रिकल पॅरामीटर्सची पुष्टी केली पाहिजे. फॅक्टरी चाचणी नंतर मान्य तांत्रिक तपशील आणि लागू मानकांनुसार केली जाऊ शकते, चाचणी रेकॉर्ड आणि प्रकल्पासाठी आवश्यक असल्यास तृतीय-पक्ष तपासणी उपलब्ध आहे.

कोटेशनची विनंती करताना प्रदान करण्यासाठी मुख्य माहिती

• आवश्यक kVA क्षमता
• प्राथमिक आणि दुय्यम व्होल्टेज
• 50 Hz किंवा 60 Hz वारंवारता
• सिंगल-फेज किंवा थ्री-फेज आवश्यकता
• वळण साहित्य प्राधान्य
• आवश्यक कनेक्शन कॉन्फिगरेशन
• इनडोअर किंवा आउटडोअर इंस्टॉलेशन अटी
• संलग्न संरक्षण आवश्यकता
• कूलिंग आवश्यकता
• MCCB किंवा इतर संरक्षण आवश्यकता
• लोड प्रकार आणि मोटर-स्टार्टिंग वैशिष्ट्ये
• लागू स्थानिक विद्युत मानके

अवतरण टप्प्यावर हे तपशील प्रदान केल्याने निर्मात्याला जेनेरिक मानक मॉडेलवर अवलंबून न राहता वास्तविक प्रकल्पाशी जुळणारे ट्रान्सफॉर्मर कॉन्फिगरेशन विकसित करण्यात मदत होते.

वारंवार विचारले जाणारे प्रश्न

या ट्रान्सफॉर्मरचे आउटपुट व्होल्टेज किती आहे?

हे कॉन्फिगरेशन 400V थ्री-फेज आणि 230V सिंगल-फेज आउटपुट प्रदान करते. इतर व्होल्टेज संयोजन प्रकल्पाच्या आवश्यकतांनुसार विकसित केले जाऊ शकतात.

400V आणि 230V लोड एकाच ट्रान्सफॉर्मरवरून ऑपरेट करू शकतात का?

होय. डेल्टा-स्टार कनेक्शन तीन-फेज दुय्यम पुरवठा आणि सिंगल-फेज वितरणासाठी एक तटस्थ बिंदू प्रदान करते. जोडलेले भार योग्यरित्या संतुलित असले पाहिजेत आणि ट्रान्सफॉर्मरच्या रेट केलेल्या क्षमतेमध्येच राहिले पाहिजेत.

स्वयंचलित कूलिंग फॅन कसे कार्य करते?

तापमान सेन्सर वळण तापमानाचे निरीक्षण करतात. जेव्हा प्रीसेट तापमान गाठले जाते, तेव्हा नियंत्रण प्रणाली उष्णता नष्ट होण्यासाठी थंड पंखे सक्रिय करते. वास्तविक नियंत्रण तापमानाने ट्रान्सफॉर्मरच्या थर्मल डिझाइनचे पालन केले पाहिजे.

IP43 संरक्षणाचा अर्थ काय?

IP43 1 मिमी पेक्षा मोठ्या घन परदेशी वस्तूंपासून संरक्षण आणि लागू असलेल्या IPX3 चाचणी परिस्थितीत पाण्याच्या स्प्रेपासून संरक्षण सूचित करते. पूर्णपणे धूळरोधक किंवा जलरोधक म्हणून त्याचा अर्थ लावला जाऊ नये.

बांधकाम साइटसाठी 150 केव्हीए पुरेसे आहे का?

हे साइटच्या गणना केलेल्या विद्युत मागणीवर अवलंबून असते. आवश्यक ट्रान्सफॉर्मर क्षमतेची पुष्टी करण्यापूर्वी मोटार सुरू होणारा विद्युतप्रवाह, वेल्डिंग उपकरणे, एकाचवेळी ऑपरेशन, तात्पुरते पीक लोड, पॉवर फॅक्टर आणि लोड फॅक्टर या सर्वांचा विचार केला पाहिजे.

ट्रान्सफॉर्मर सानुकूलित केले जाऊ शकते?

होय. इनपुट आणि आउटपुट व्होल्टेज, वारंवारता, कनेक्शन कॉन्फिगरेशन, एन्क्लोजर, कूलिंग पद्धत, वळण व्यवस्था आणि संरक्षण कॉन्फिगरेशन प्रकल्पाच्या इलेक्ट्रिकल आवश्यकतांनुसार सानुकूलित केले जाऊ शकते.

सानुकूलित ट्रान्सफॉर्मर सोल्यूशनची आवश्यकता आहे?

योग्य ट्रान्सफॉर्मर निवडणे हे शेवटी विद्युत क्षमता, व्होल्टेज रूपांतरण, पृथक्करण, संरक्षण, कूलिंग आणि इंस्टॉलेशनच्या परिस्थितीशी वास्तविक ऑपरेटिंग वातावरणाशी जुळण्याबद्दल आहे. कॉन्फिगर करण्यायोग्य इलेक्ट्रिकल स्पेसिफिकेशन्स आणि प्रोजेक्ट-ओरिएंटेड मॅन्युफॅक्चरिंगसह, GUANGBIAN औद्योगिक, बांधकाम आणि इतर कमी-व्होल्टेज वितरण अनुप्रयोगांसाठी व्यावहारिक ट्रान्सफॉर्मर सोल्यूशन शोधत असलेल्या ग्राहकांना समर्थन देऊ शकते. तुम्ही नवीन प्रकल्पाची योजना करत असल्यास किंवा विद्यमान युनिट बदलत असल्यास,आमच्याशी संपर्क साधायोग्य ट्रान्सफॉर्मर कॉन्फिगरेशनवर चर्चा करण्यासाठी आणि प्रोजेक्ट-विशिष्ट कोटेशन प्राप्त करण्यासाठी तुमच्या व्होल्टेज, क्षमता, वारंवारता, लोड प्रकार आणि इंस्टॉलेशन आवश्यकतांसह.
