150KVA ड्राय प्रकार अलगाव ट्रान्सफॉर्मर

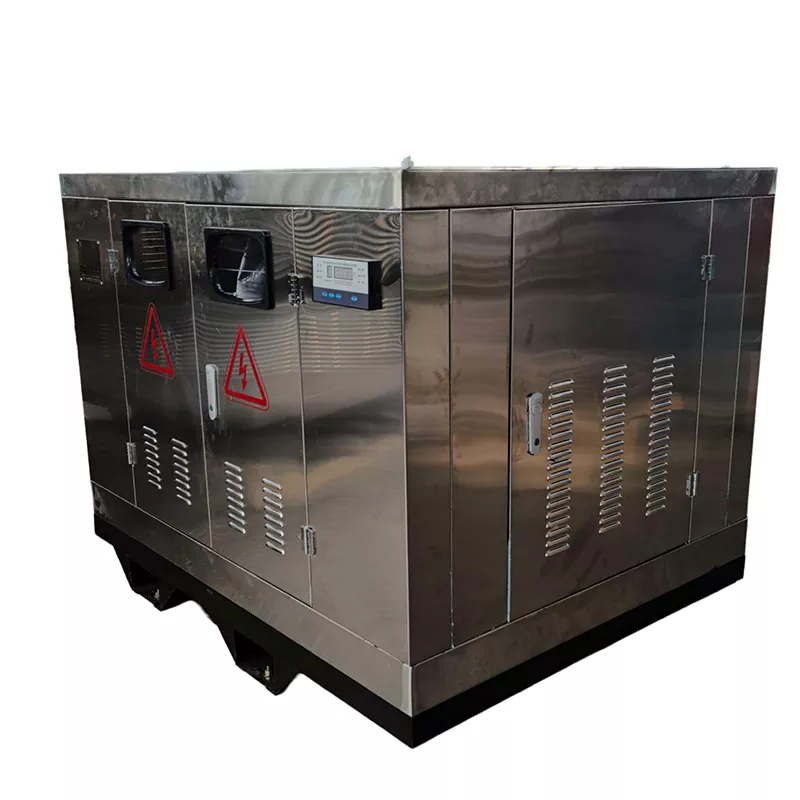

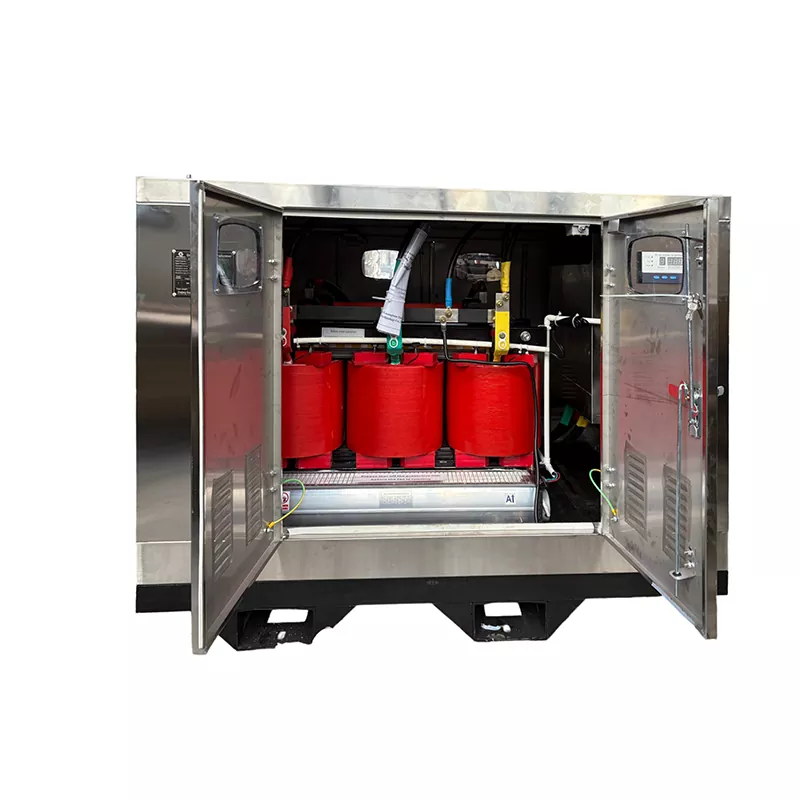

GUANGBIAN हे 150KVA ड्राय टाईप आयसोलेशन ट्रान्सफॉर्मर इलेक्ट्रिकल आयसोलेशन आणि लो-व्होल्टेज वितरण आवश्यक असलेल्या ऍप्लिकेशन्ससाठी बनवते. येथे दर्शविलेले युनिट सौदी अरेबियामधील बांधकाम प्रकल्पासाठी तयार केले गेले आहे आणि ते स्टेनलेस-स्टील संलग्नक, IP43 संरक्षण, संपूर्ण तांबे विंडिंग्ज, डेल्टा-स्टार (Δ-Y) कनेक्शन, स्वयंचलित पंखे थंड करणे आणि दोन अतिरिक्त MCCBs सह कॉन्फिगर केले आहे.

लो-व्होल्टेज बाजू 400V थ्री-फेज आणि 230V सिंगल-फेज पॉवर प्रदान करते. हे तीन-फेज बांधकाम उपकरणे आणि सिंगल-फेज सहाय्यक लोड एकाच ट्रान्सफॉर्मरमधून पुरवण्याची परवानगी देते, साइटच्या लोड गणना आणि विद्युत वितरण डिझाइनच्या अधीन.

400V आणि 230V लोडसाठी कॉन्फिगरेशन

400V थ्री-फेज पुरवठा क्रेन, काँक्रीट मिक्सर, वेल्डिंग मशीन, पंप आणि इतर तीन-फेज मशिनरी यांसारख्या उपकरणांसाठी वापरला जाऊ शकतो. 230V पुरवठा प्रकाश, कार्यालयीन उपकरणे, पोर्टेबल टूल्स, एअर कंडिशनिंग युनिट्स आणि इतर सिंगल-फेज लोडसाठी योग्य आहे.

बांधकाम साइटसाठी, दोन्ही प्रकारच्या भारांसाठी एक ट्रान्सफॉर्मर वापरल्याने वितरण व्यवस्था सुलभ होऊ शकते. तथापि, 150 kVA रेटिंगचा अर्थ असा नाही की प्रत्येक जोडलेले लोड पूर्ण नेमप्लेट पॉवरवर एकाच वेळी कार्य करू शकते. ट्रान्सफॉर्मरच्या निवडीमध्ये साइटची जास्तीत जास्त मागणी, मोटार सुरू होणारा करंट, लोड फॅक्टर, पॉवर फॅक्टर आणि लोड्सचे अपेक्षित संयोजन लक्षात घेतले पाहिजे.

ट्रान्सफॉर्मर पूर्ण तांबे विंडिंग वापरतो. कॉपरमध्ये ॲल्युमिनियमपेक्षा कमी विद्युत प्रतिरोधकता असते, त्यामुळे कंडक्टरचे नुकसान योग्य कंडक्टर आकार आणि वाइंडिंग डिझाइनद्वारे नियंत्रित केले जाऊ शकते. गरम हवामानातील स्थापनेसाठी, वळण सामग्री थर्मल डिझाइनचा फक्त एक भाग आहे; सभोवतालचे तापमान, इन्सुलेशन प्रणाली, वायुवीजन, लोडिंग आणि कूलिंग पद्धतीचा देखील विचार करणे आवश्यक आहे.

डेल्टा-स्टार (Δ-Y) कनेक्शन प्राथमिक आणि दुय्यम विंडिंगसाठी वापरले जाते. स्टार-कनेक्टेड लो-व्होल्टेज बाजू 230V सिंगल-फेज पुरवठ्यासाठी एक तटस्थ बिंदू प्रदान करते, तर डेल्टा वाइंडिंग ट्रिपल हार्मोनिक प्रवाहांना वळणाच्या आत फिरण्यासाठी मार्ग प्रदान करते. तटस्थ ग्राउंडिंग व्यवस्थेने प्रकल्पाच्या इलेक्ट्रिकल डिझाइन आणि लागू स्थानिक आवश्यकतांचे पालन केले पाहिजे.

कूलिंग आणि एन्क्लोजर

वळण तापमानाचे निरीक्षण करण्यासाठी तापमान सेन्सर वापरतात. जेव्हा प्रीसेट तापमान गाठले जाते, तेव्हा स्वयंचलित शीतलक पंखे उष्णतेचा अपव्यय वाढवू लागतात. हे अशा स्थापनेसाठी उपयुक्त आहे जेथे ऑपरेशन दरम्यान लोड बदलतो किंवा जेथे सभोवतालचे तापमान तुलनेने जास्त असते.

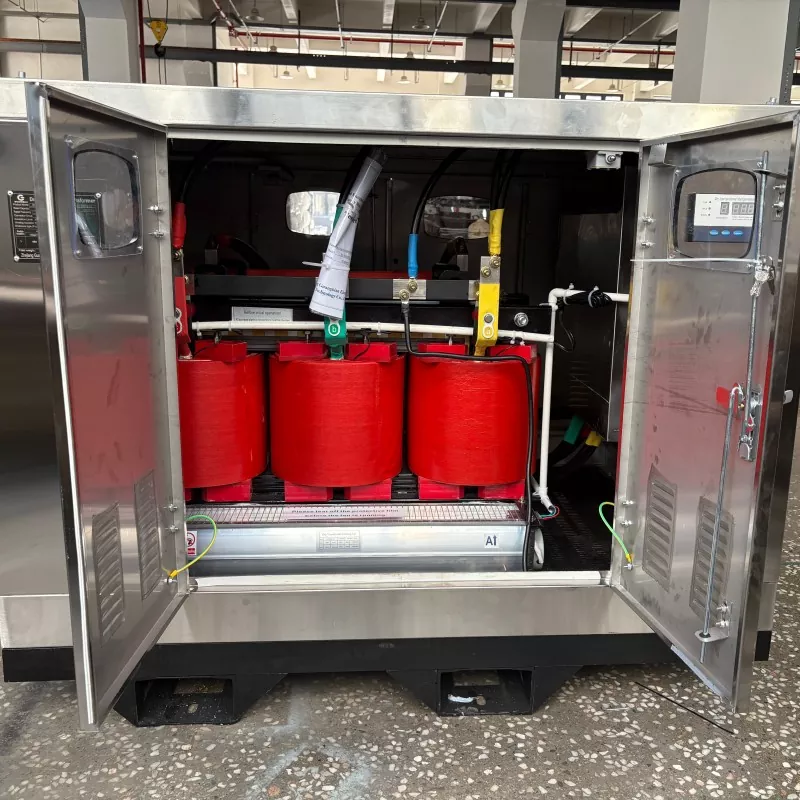

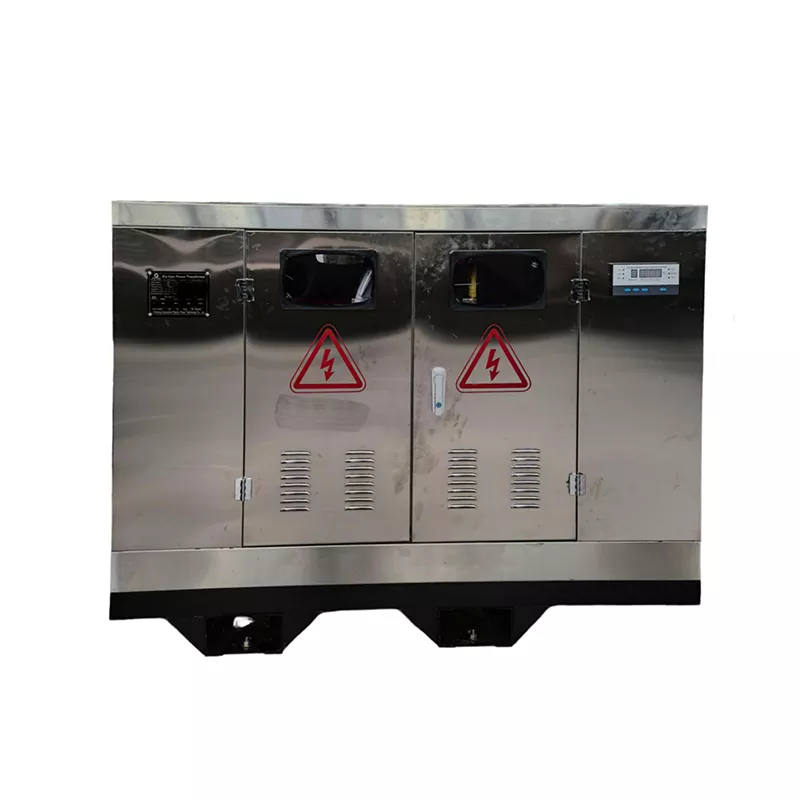

संलग्नक स्टेनलेस स्टीलपासून बनवलेले आहे आणि त्याला IP43 रेटिंग आहे. IEC 60529 नुसार, IP43 चा पहिला अंक 1 मिमी पेक्षा मोठ्या घन परदेशी वस्तूंपासून संरक्षण दर्शवतो, तर दुसरा अंक IPX3 साठी निर्दिष्ट केलेल्या परिस्थितीनुसार पाण्याच्या फवारणीपासून संरक्षण दर्शवतो. हे रेटिंग इन्स्टॉलेशनच्या अपेक्षित वातावरणासाठी संरक्षण प्रदान करते परंतु पूर्णपणे धूळ-घट्ट किंवा जलरोधक म्हणून त्याचा अर्थ लावला जाऊ नये.

बाहेरील किंवा अंशतः उघड झालेल्या बांधकाम साइट्ससाठी, इन्स्टॉलेशनने तरीही थेट मुसळधार पाऊस, उभे पाणी, जास्त धूळ साचणे आणि एनक्लोजरच्या निर्दिष्ट संरक्षण पातळीच्या बाहेर इतर परिस्थितींपासून योग्य संरक्षण प्रदान केले पाहिजे.

तांत्रिक तपशील आणि प्रकल्प निवड

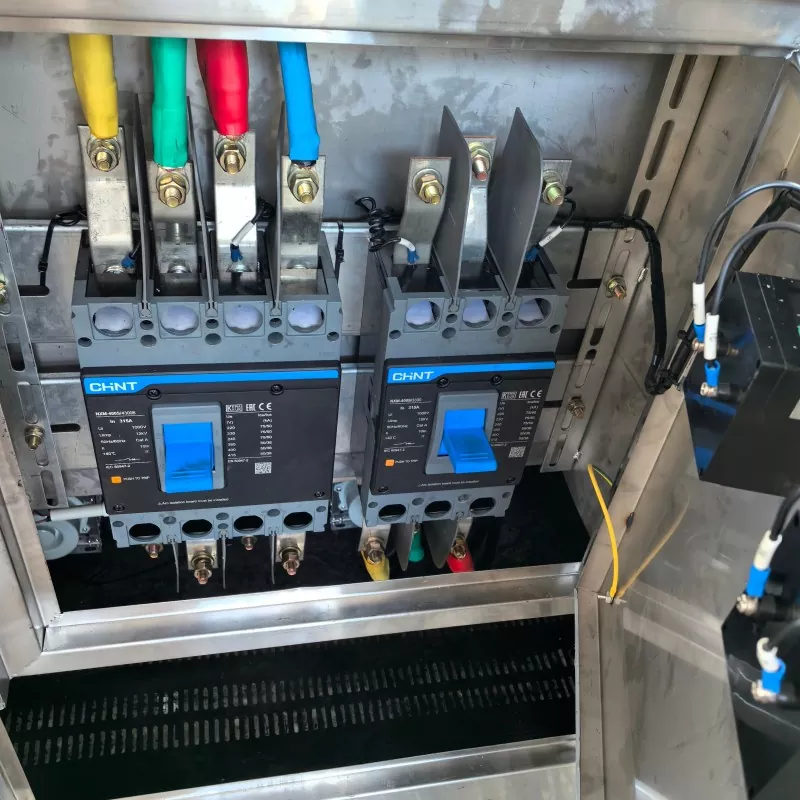

दोन अतिरिक्त MCCBs स्वतंत्र डाउनस्ट्रीम सर्किट संरक्षण आणि अलगाव प्रदान करतात. त्यांची रेटिंग कनेक्ट केलेली उपकरणे, केबल आकार, अपेक्षित वर्तमान आणि संरक्षण समन्वय आवश्यकतांनुसार निवडली जावी. ते विशेषतः उपयुक्त आहेत जेथे बांधकाम भारांचे विविध गट ट्रान्सफॉर्मरशी जोडणे आवश्यक आहे.

उत्पादनापूर्वी, आवश्यक इनपुट व्होल्टेज, आउटपुट व्होल्टेज, वारंवारता, फेज कॉन्फिगरेशन, लोड प्रकार, सभोवतालचे तापमान, संलग्नक आवश्यकता, ग्राउंडिंग व्यवस्था आणि लागू विद्युत मानकांची पुष्टी केली पाहिजे. मोटार-चालित उपकरणे देखील ओळखली जावीत कारण विद्युत प्रवाह सुरू होण्यामुळे ट्रान्सफॉर्मरच्या आकारमानावर परिणाम होऊ शकतो जरी सामान्य चालू भार 150 kVA च्या आत दिसतो.

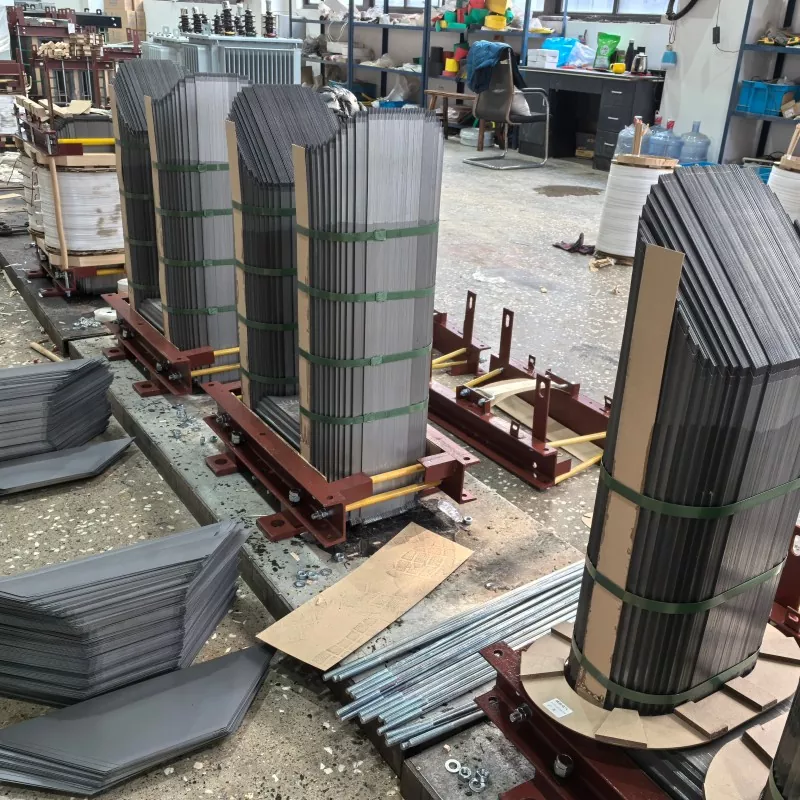

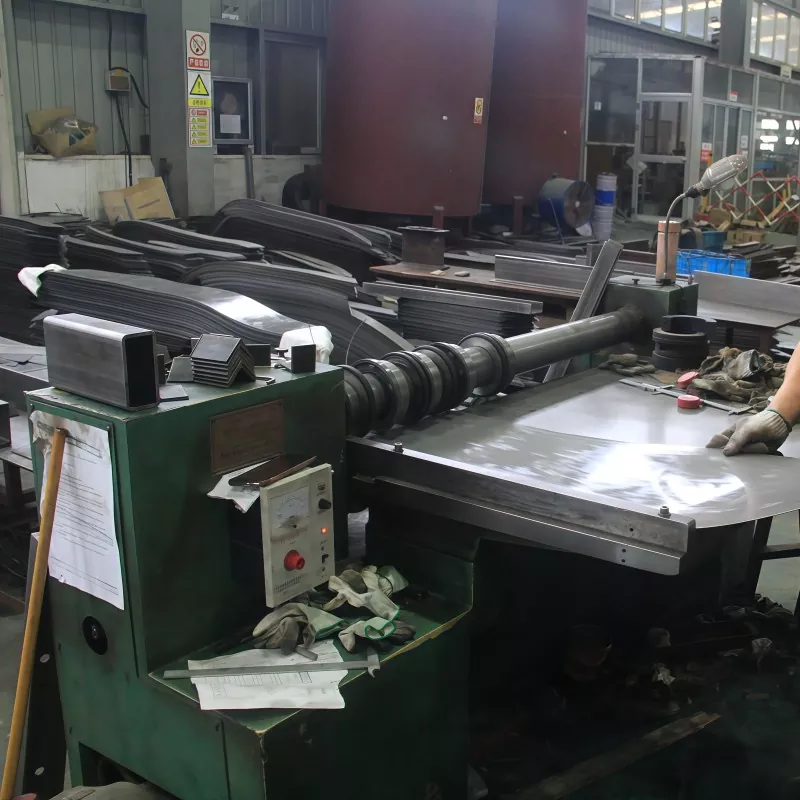

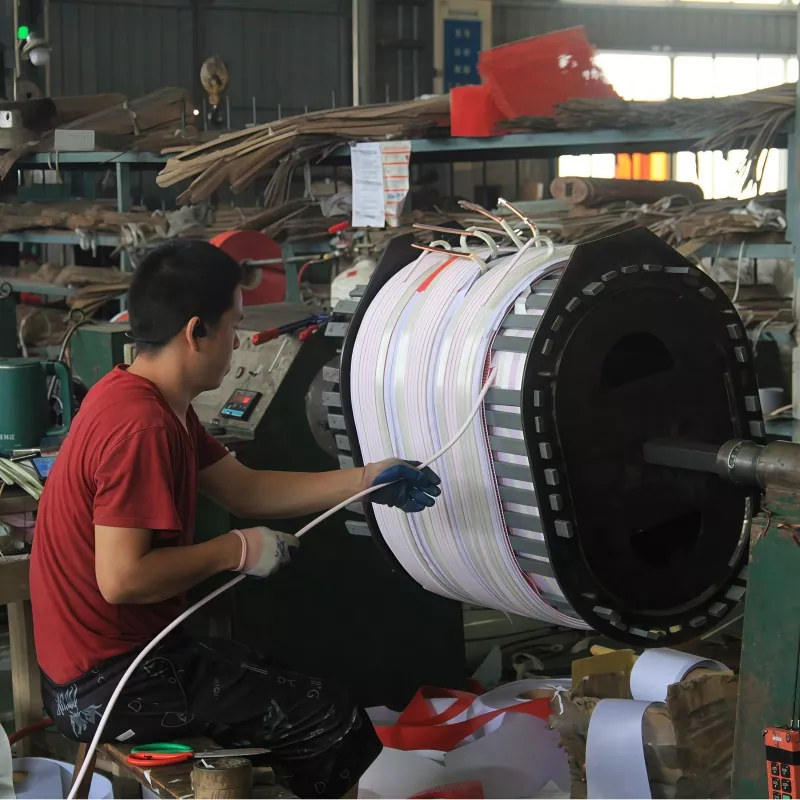

उत्पादन, चाचणी आणि सानुकूलन

GUANGBIAN प्रत्येक प्रकल्पाच्या इलेक्ट्रिकल स्पेसिफिकेशननुसार 150KVA ड्राय टाइप आयसोलेशन ट्रान्सफॉर्मर बनवते. या कॉन्फिगरेशनसाठी, मुख्य आवश्यकतांमध्ये 150 kVA क्षमता, 400V/230V दुय्यम वितरण, कॉपर विंडिंग्स, डेल्टा-स्टार कनेक्शन, IP43 संलग्नक, स्वयंचलित पंखे कुलिंग आणि अतिरिक्त MCCBs यांचा समावेश आहे.

इनपुट आणि आउटपुट व्होल्टेज, वारंवारता, वळण व्यवस्था, संलग्न डिझाइन, कूलिंग पद्धत आणि संरक्षण कॉन्फिगरेशन यासह आवश्यकतेनुसार इतर वैशिष्ट्ये बदलली जाऊ शकतात. अंतिम डिझाइन प्रत्येक प्रकल्पासाठी समान कॉन्फिगरेशन वापरण्याऐवजी विद्युत प्रणाली आणि स्थापनेच्या परिस्थितीवर आधारित आहे.

मान्य तांत्रिक तपशील आणि लागू मानकांनुसार फॅक्टरी चाचणी केली जाते. प्रकल्पाद्वारे आवश्यक असल्यास चाचणी रेकॉर्ड आणि तृतीय-पक्ष तपासणीची व्यवस्था केली जाऊ शकते.

वारंवार विचारले जाणारे प्रश्न

या ट्रान्सफॉर्मरचे आउटपुट व्होल्टेज किती आहे?

हे कॉन्फिगरेशन 400V थ्री-फेज आणि 230V सिंगल-फेज आउटपुट प्रदान करते. इतर व्होल्टेज संयोजन प्रकल्पाच्या आवश्यकतेनुसार तयार केले जाऊ शकतात.

400V आणि 230V लोड एकाच ट्रान्सफॉर्मरद्वारे पुरवले जाऊ शकतात?

होय. डेल्टा-स्टार कनेक्शन तीन-फेज दुय्यम पुरवठा आणि सिंगल-फेज वितरणासाठी एक तटस्थ बिंदू प्रदान करते. कनेक्ट केलेले लोड योग्यरित्या वितरित केले जाणे आवश्यक आहे आणि ट्रान्सफॉर्मरच्या रेट केलेल्या क्षमतेमध्येच राहणे आवश्यक आहे.

कूलिंग फॅन कसे नियंत्रित केले जाते?

वळण तापमान सेन्सर ऑपरेटिंग तापमानाचे निरीक्षण करतात. प्रीसेट तापमान गाठल्यावर, कंट्रोल सिस्टम कूलिंग फॅन्स सुरू करते. नियंत्रण तापमान ट्रान्सफॉर्मरच्या थर्मल डिझाइननुसार सेट केले जाते.

IP43 चा अर्थ काय?

IP43 1 मिमी पेक्षा मोठ्या घन परदेशी वस्तूंपासून संरक्षण आणि IPX3 चाचणी परिस्थितीत पाण्याच्या स्प्रेपासून संरक्षण सूचित करते. हे पूर्णपणे डस्टप्रूफ किंवा वॉटरप्रूफ एन्क्लोजर नाही.

बांधकाम साइटसाठी 150 केव्हीए योग्य आहे का?

हे वास्तविक लोडवर अवलंबून असते. गणनेमध्ये सामान्य ऑपरेटिंग करंट तसेच मोटर स्टार्टिंग करंट, वेल्डिंग लोड्स, एकाचवेळी ऑपरेशन आणि इतर तात्पुरते पीक भार यांचा समावेश असावा. ट्रान्सफॉर्मरच्या क्षमतेची खात्री केवळ जोडलेल्या मशीनच्या संख्येवरून न करता प्रकल्पाच्या लोड शेड्यूलवरून केली पाहिजे.

ट्रान्सफॉर्मर इतर वैशिष्ट्यांनुसार बनवता येईल का?

होय. इनपुट आणि आउटपुट व्होल्टेज, वारंवारता, कनेक्शन कॉन्फिगरेशन, संलग्नक, कूलिंग आणि संरक्षण आवश्यकता प्रकल्पानुसार निर्दिष्ट केल्या जाऊ शकतात. उत्पादनापूर्वी संपूर्ण इलेक्ट्रिकल तपशीलाची पुष्टी केली पाहिजे.
