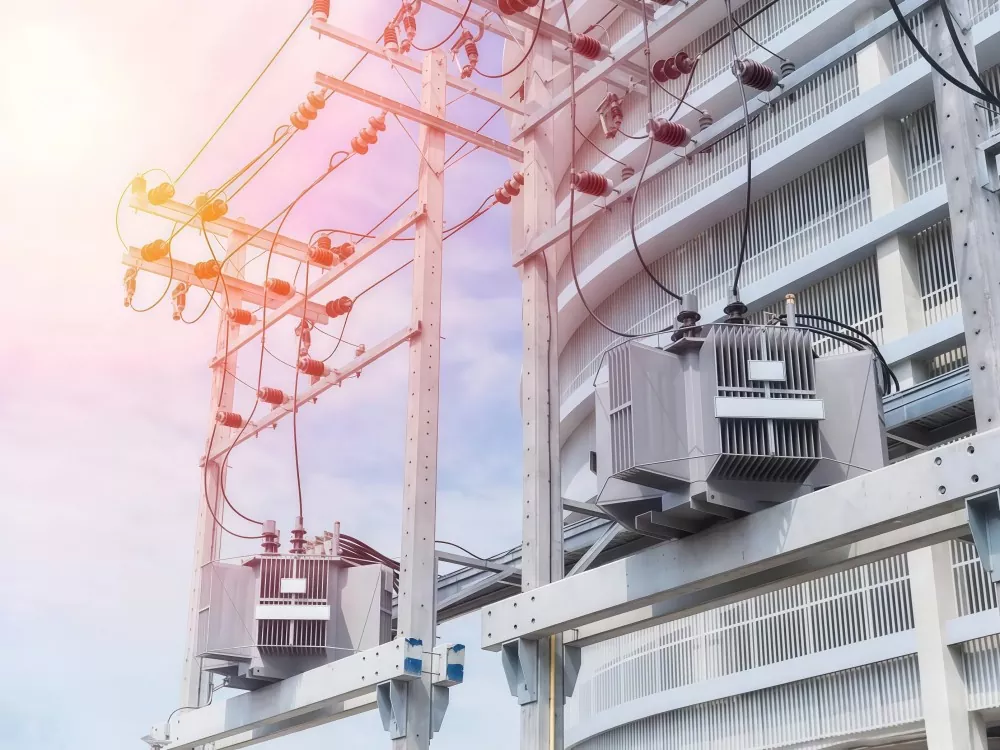

समांतर ऑपरेशन ट्रान्सफॉर्मर

समांतर ऑपरेशन ट्रान्सफॉर्मर म्हणजे ऑपरेशन मोड ज्यामध्ये दोन किंवा अधिक ट्रान्सफॉर्मर एकाच इलेक्ट्रिकल बसला जोडलेले असतात आणि विशिष्ट विद्युत परिस्थिती पूर्ण केल्यानंतर एकाच वेळी एक सामान्य लोड पुरवतात.

मुख्य उद्दिष्टे आहेत:

वीज पुरवठा क्षमता वाढवा

सिस्टम विश्वसनीयता सुधारा

ऑपरेशनल लवचिकता वाढवा

एकाच ट्रान्सफॉर्मरवर ओव्हरलोडचा धोका कमी करा

हे कॉन्फिगरेशन सबस्टेशन्स, इंडस्ट्रियल पॉवर सिस्टम्स, डेटा सेंटर्स आणि मोठ्या प्रमाणात उत्पादन सुविधांमध्ये मोठ्या प्रमाणावर वापरले जाते.

फायदे

(1) सुधारित पॉवर विश्वसनीयता

एक ट्रान्सफॉर्मर निकामी झाल्यास, इतरांना वीजपुरवठा सुरू ठेवता येईल.

(2) लवचिक क्षमता विस्तार

लोड मागणी वाढते म्हणून अतिरिक्त ट्रान्सफॉर्मर जोडले जाऊ शकतात.

(3) उच्च परिचालन कार्यक्षमता

लोड स्थितीनुसार ट्रान्सफॉर्मर चालू/बंद केले जाऊ शकतात, ज्यामुळे नो-लोड तोटा कमी होतो.

(4) सोपी देखभाल

संपूर्ण सिस्टीम बंद न करता वैयक्तिक ट्रान्सफॉर्मरची सेवा केली जाऊ शकते.

(5) कॉस्ट ऑप्टिमायझेशन

एकाच मोठ्या-क्षमतेच्या ट्रान्सफॉर्मर गुंतवणूकीची गरज टाळते.

वेक्टर गट जुळणी

समांतर ट्रान्सफॉर्मर ऑपरेशनसाठी सर्वात गंभीर नियम? तुमचे वेक्टर गट जुळवा.

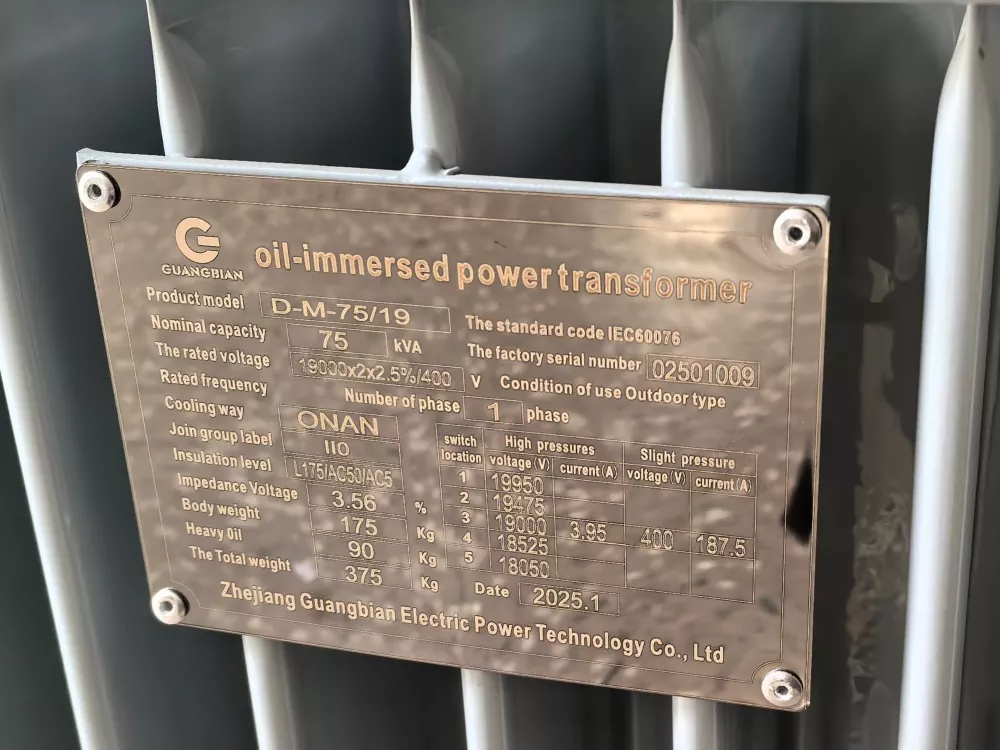

वेक्टर गट अक्षरे आणि संख्या वापरून वाइंडिंग कनेक्शनचे वर्णन करतात — उदाहरणार्थ Dyn11, Yyn0. पहिले अक्षर: उच्च-व्होल्टेज वळण सेटअप. दुसरे पत्र: कमी-व्होल्टेज बाजू. संख्या 30-अंश चरणांमध्ये फेज विस्थापन दर्शवते.

हे महत्त्वाचे का आहे?

भिन्न वेक्टर गटांसह दोन ट्रान्सफॉर्मर समांतर ठेवा, आणि त्यांचे दुय्यम व्होल्टेज योग्यरित्या संरेखित होणार नाहीत. अगदी एक 30-डिग्री फेज ऑफसेट युनिट्समध्ये फिरणारे प्रवाह तयार करते. हे प्रवाह वाऱ्यांमधून वाहतात पण वाहून जातात शून्य उपयुक्त भार. परिणाम: जास्त गरम होणे, ऊर्जा वाया घालवणे.

आम्ही ही समस्या आमच्या चीनमधील ग्वांगिअन फॅक्टरीमध्ये नियमितपणे पाहतो. ग्राहक कोणतेही दोन ट्रान्सफॉर्मर गृहीत धरतात एकत्र धावू शकतात — खरे नाही. ट्रान्सफॉर्मर सिंक्रोनाइझेशन येथे सुरू होते. हा चेक वगळा, आणि तुमचे ट्रान्सफॉर्मरचे समांतर कनेक्शन ते सोडवण्यापेक्षा अधिक समस्या निर्माण करते.

उदाहरण: Dyn11 युनिट Yyn0 ट्रान्सफॉर्मरच्या समांतर काम करणार नाही. टप्प्यातील फरकामुळे तीव्र परिसंचरण होते प्रवाह - त्याभोवती कोणताही मार्ग नाही.

व्यावहारिक सल्ला

समांतर ऑपरेशन ट्रान्सफॉर्मरसाठी दुसरा ट्रान्सफॉर्मर खरेदी करण्यापूर्वी, तुमच्या विद्यमान युनिटचा वेक्टर गट तपासा. ते तुमच्या खरेदीच्या वैशिष्ट्यांमध्ये लिहा. नवीन उपकरणे निवडताना, जुळणारे वेक्टर गट स्पष्टपणे निर्दिष्ट करा. सुसंगतता पर्यायी नाही.

आमच्या GUANGBIAN फॅक्टरीमध्ये, आम्ही हे तपासल्याशिवाय ग्राहकांना चीनमध्ये ट्रान्सफॉर्मर ऑर्डर करताना पाहिले आहे तपशील मग ट्रान्सफॉर्मर लोड शेअरिंग का अयशस्वी झाले याचा विचार करून ते कॉल करतात. मूलभूत गोष्टी वगळू नका.

प्रतिबाधा जुळणी

ट्रान्सफॉर्मर्सना समान प्रतिबाधा मूल्यांची आवश्यकता असते - विशेषत: एकमेकांच्या 10% च्या आत - योग्य लोड वितरणासाठी. प्रतिबाधा, टक्केवारी म्हणून दर्शविली जाते, पूर्ण लोडवर व्होल्टेज ड्रॉप निर्धारित करते.

एका युनिटमध्ये लक्षणीयरीत्या जास्त प्रतिबाधा असल्यास, ते कमी भार वाहून नेते. दुसरा कठोर परिश्रम करतो, अधिक गरम धावतो, जलद गळतो. आमच्यासारखे ट्रान्सफॉर्मर उत्पादक सल्ला देताना नेहमी प्रतिबाधा सुसंगततेची पडताळणी करतात एकाधिक ट्रान्सफॉर्मर ऑपरेशन सेटअपवर.

प्रतिबाधाचा लोड शेअरिंगवर कसा परिणाम होतो?

भिन्न प्रतिबाधा मूल्यांसह दोन ट्रान्सफॉर्मर घ्या:

ट्रान्सफॉर्मर	प्रतिबाधा	लोड शेअरिंग परिणाम
युनिट ए	६%	त्याच्या वाट्यापेक्षा जास्त घेतो
युनिट बी	८%	क्षमतेपेक्षा कमी धावते

कमी प्रतिबाधा असलेला ट्रान्सफॉर्मर नैसर्गिकरित्या अधिक विद्युत प्रवाह काढतो. हे मूलभूत भौतिकशास्त्र आहे. परिणाम? एक युनिट काम करते ओव्हरटाईम करताना दुसरा क्वचितच योगदान देतो — दोन्हीपैकी कोणतीही परिस्थिती दीर्घकालीन कार्य करत नाही.

मॅच बरोबर मिळत आहे

जेव्हा शक्य असेल तेव्हा, समांतर ऑपरेशन ट्रान्सफॉर्मरसाठी डिझाइन केलेले, त्याच उत्पादकाकडून ट्रान्सफॉर्मर खरेदी करा. समान उत्पादन बॅचमधील युनिट्स सामान्यत: घट्ट प्रतिबाधा सहनशीलता ठेवतात. वेगवेगळे उत्पादक? निर्दिष्ट करा तुमच्या खरेदी दस्तऐवजांमध्ये प्रतिबाधा मूल्ये स्पष्टपणे जुळणे.

लोड शेअरिंग मूलभूत

जुळलेले ट्रान्सफॉर्मर त्यांच्या रेटिंगच्या प्रमाणात लोड वितरीत करतात. 1000kVA युनिट 500kVA युनिटसह जोडलेले असावे लोडचे अंदाजे 2:1 विभाजन करा — जेव्हा स्पेस संरेखित होते तेव्हा ट्रान्सफॉर्मर लोड शेअरिंग कसे कार्य करते.

अनेक ट्रान्सफॉर्मर ऑपरेशन सिस्टीम बनवणाऱ्या ग्राहकांसाठी, आमचे ग्वांगिअन चीनमधील फॅक्टरी या तपासण्या प्रमाणित सराव म्हणून चालवतात. इन्स्टॉलेशन लागण्यापूर्वी चष्मा पडताळत आहे मिनिटे समांतर ट्रान्सफॉर्मर बँकेचे निराकरण करत आहात जी शिल्लक राहणार नाही? त्यापेक्षा जास्त वेळ लागतो.

लोड शेअरिंगवर परिणाम करणारे घटक

प्रतिबाधा मूल्ये: कमी प्रतिबाधा असलेली एकके नैसर्गिकरित्या अधिक विद्युत भार उचलतात. हे ट्रान्सफॉर्मर कसे मूलभूत आहे लोड शेअरिंग कार्य करते.
टॅप चेंजर पोझिशन: वेगवेगळ्या टॅप सेटिंग्ज व्होल्टेजचे प्रमाण बदलतात, ज्यामुळे वर्तमान युनिट्समध्ये कसे विभाजित होते यावर परिणाम होतो.
कनेक्शन गुणवत्ता: खराब संपर्क — सैल किंवा प्रतिरोधक — वर्तमान वितरण तिरपे करा आणि समांतर सेटअप शिल्लक फेकून द्या.
तापमान प्रभाव: ऑपरेटिंग तापमान प्रतिबाधा किंचित बदलते. म्हणूनच सातत्यपूर्ण देखरेखीचे पैसे मिळतात.

भार वितरणाचे निरीक्षण करणे

प्रत्येक ट्रान्सफॉर्मरच्या दुय्यम बाजूला करंट सेन्सर्स लावा की प्रत्येक ट्रान्सफॉर्मर किती लोड करतो हे पाहण्यासाठी. तपासा नियमितपणे वाचन - दोन्ही युनिट्सना त्यांच्या रेट केलेल्या मर्यादेत राहणे आवश्यक आहे. येथे काय पहावे: एक युनिट चढल्यास 85% क्षमता संपली तर दुसरी 60% च्या खाली राहते, काहीतरी बंद आहे आणि तपासण्यासारखे आहे. वनस्पती भरपूर कॉन्फिगर या उंबरठ्यावर अलार्म. GUANGBIAN मध्ये, समांतर तैनात करताना आम्ही ग्राहकांना हा दृष्टिकोन घेण्याचा सल्ला देतो ट्रान्सफॉर्मर कॉन्फिगरेशन - अनियमितता स्पॉटिंग अगोदर बीट्स नंतर पाठलाग करत असलेल्या समस्या.

संरक्षण प्रणाली समन्वय

ट्रान्सफॉर्मर समांतर चालवणे म्हणजे तुमच्या संरक्षण योजनेला दोन स्तरांवर काम करणे आवश्यक आहे: वैयक्तिक युनिट दोष आणि व्यापक प्रणाली समस्या. एखादा निर्माता निवडणे ज्याला हे मिळते त्यापेक्षा जास्त महत्त्वाचे आहे. आमची अभियांत्रिकी टीम GUANGBIAN येथे त्यांच्या ट्रान्सफॉर्मर बँकांना विश्वासार्ह ठेवणारे संरक्षण सेटअप तयार करण्यासाठी थेट ग्राहकांशी कार्य करते — मग ते नवीन इन्स्टॉल असो किंवा जुनी उपकरणे रिट्रोफिटिंग असो.

अत्यावश्यक संरक्षण साधने

विभेदक संरक्षण: ट्रान्सफॉर्मर विंडिंग्स किंवा कोरमध्ये विकसित होणारे अंतर्गत दोष पकडते.

ओव्हरकरंट प्रोटेक्शन: शॉर्ट सर्किट डाउनस्ट्रीम आणि खूप जास्त काळ चालणाऱ्या लोड्सविरूद्ध तुमची पहिली ओळ.

ग्राउंड फॉल्ट प्रोटेक्शन: ज्या क्षणी विद्युत प्रवाह आपला इच्छित मार्ग सोडतो आणि पृथ्वीकडे जातो, तेव्हा हे संरक्षण सक्रिय होते.
ब्रेकर फेल्युअर प्रोटेक्शन: एक फॉलबॅक जो महत्त्वाचा आहे — जर मुख्य संरक्षण कॉल चुकला तर, हा दुय्यम स्तर सुस्त होतो आणि दोष वेगळे करतो.

समन्वय आव्हाने

समांतर ट्रान्सफॉर्मर चालवणे म्हणजे एक दोष संपूर्ण सेटअप खाली घेऊ नये. संरक्षण तर्क आहे चांगल्या युनिट सोल्जरला चालू देताना वाईट अभिनेत्याला बाहेर काढा. त्यासाठी समन्वय लागतो: सर्वात जवळचा ब्रेकर कोणत्याही अपस्ट्रीममध्ये सामील होण्यापूर्वी समस्या कार्य करणे आवश्यक आहे.

समायोजन सेटिंग

संरक्षण सेटिंग्ज ऑपरेशन दरम्यान सामान्य परिचालित करंट खाते आहेत. त्यांना खूप संवेदनशील सेट करा आणि तुम्हाला त्रासदायक सहलींचा सामना करावा लागेल. त्यांना खूप वर सेट करा आणि वास्तविक दोष संरक्षण ट्रिगर न करता सरकतील. योग्य संतुलन साधण्यासाठी अनुभव लागतो - चीनमधील ग्वांगिअन कारखान्यातील आमची अभियांत्रिकी टीम ज्यावर काम करते दररोज ग्राहकांसह.

सामान्य समस्या आणि उपाय

प्रवाही प्रवाह

समस्या: बाह्य भार जोडलेले नसतानाही ट्रान्सफॉर्मर त्यांच्या दरम्यान विद्युत प्रवाहाची देवाणघेवाण करतात.
उपाय: वेक्टर ग्रुप कॉन्फिगरेशन सुसंगत आहेत आणि प्रतिबाधा मूल्ये जुळत आहेत हे तपासा. यावर आधारित गणना करा तुमच्या ट्रान्सफॉर्मरची वास्तविक रेटिंग — रेट केलेल्या आकृतीच्या 5-10% च्या पुढे ढकलणारा प्रवाह म्हणजे सेटअप मध्ये काहीतरी बरोबर नाही.

लोड असंतुलन

समस्या: एक ट्रान्सफॉर्मर नियमितपणे पाहिजे त्यापेक्षा जास्त भार घेतो.
उपाय: प्रतिबाधा जोडणे, टॅप सेटिंग्ज आणि कनेक्शन किती ठोस आहेत ते पहा. मालिका अणुभट्ट्या स्थापित करणे स्प्लिट परत सम दिशेने ढकलणे.

उपद्रव ट्रिपिंग

समस्या: दररोजच्या कामकाजादरम्यान सहली होतात, विशेषत: जेव्हा भार शिफ्ट होतो.
उपाय: संरक्षण योजना योग्य समन्वयासाठी सेट केली आहे का ते पुन्हा तपासा. उर्जा विसरू नका इनरश — तो संक्षिप्त स्पाइक 8-12x सामान्य प्रवाह दाबू शकतो.

स्थापना सर्वोत्तम पद्धती

सिस्टम एकत्र ठेवताना या चरणांचे पालन करा:
सर्व समांतर धावांवर केबलची लांबी आणि चष्मा जुळवा
प्रत्येक कनेक्शनला टॉर्क करा — अंदाज लावू नका
पॉवर लागू करण्यापूर्वी वेक्टर ग्रुप कॉन्फिगरेशनची चाचणी घ्या
पूर्ण हँडओव्हर करण्यापूर्वी मॉनिटर केलेली लोड-शेअर चाचणी चालवा
नंतरच्या संदर्भासाठी सेटिंग्ज आणि चाचणी डेटाचा लेखी रेकॉर्ड ठेवा

आमचा कारखाना

वारंवार विचारले जाणारे प्रश्न

Q1: समांतर ट्रान्सफॉर्मर समान मॉडेल असणे आवश्यक आहे का?

आवश्यक नाही, परंतु ते व्होल्टेज गुणोत्तर, प्रतिबाधा आणि वेक्टर गटात जुळले पाहिजेत.

Q2: भिन्न क्षमता असलेले ट्रान्सफॉर्मर समांतरपणे कार्य करू शकतात?

होय, परंतु संतुलित लोड शेअरिंग सुनिश्चित करण्यासाठी क्षमता प्रमाण सामान्यतः 3:1 पेक्षा जास्त नसावे.

Q3: समांतर ऑपरेशनमुळे तोटा वाढतो का?

हे हलक्या भाराच्या परिस्थितीत नो-लोड नुकसान वाढवू शकते, परंतु लवचिक ऑपरेशनमुळे एकूण कार्यक्षमता सुधारते.

Q4: समांतर ऑपरेशनमध्ये सर्वात सामान्य समस्या कोणती आहे?

परिसंचारी प्रवाह, असमान लोड वितरण आणि फेज जुळत नाही.

समांतर ऑपरेशन ट्रान्सफॉर्मर क्षमता विस्तार धोरण म्हणून चांगले कार्य करते - जेव्हा तांत्रिक आवश्यकतांकडे लक्ष वेधले जाते. वेक्टर गट संरेखित करणे, प्रतिबाधा मूल्ये जुळणे, लोड वितरण नियोजित आणि संरक्षण योजना समन्वयित करणे - हे तुकडे एकत्रितपणे एक ठोस स्थापना करतात. या गरजा समजणारे अभियंते विश्वासार्ह सेवेच्या वर्षांसाठी समांतर ट्रान्सफॉर्मर बँक आत्मविश्वासाने निर्दिष्ट करू शकतात, स्थापित करू शकतात आणि ऑपरेट करू शकतात. GUANGBIAN, आमच्या चीन उत्पादन सुविधेतून व्यावहारिक माहिती असलेला निर्माता, एक भागीदार म्हणून तयार आहे जो अंतरापर्यंत जाणाऱ्या प्रणाली तयार करण्यासाठी काय आवश्यक आहे हे समजतो.
