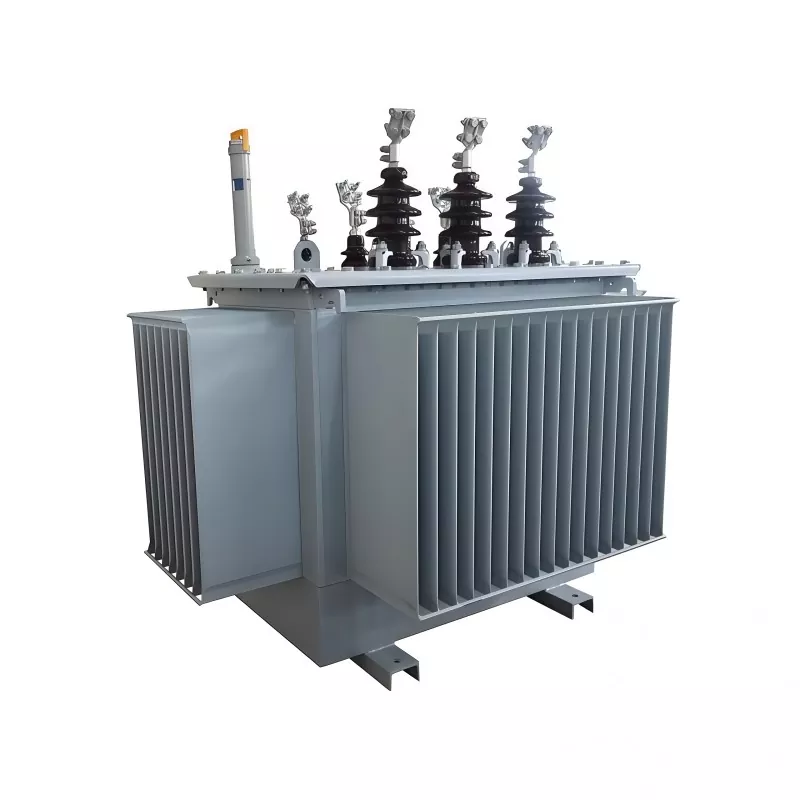

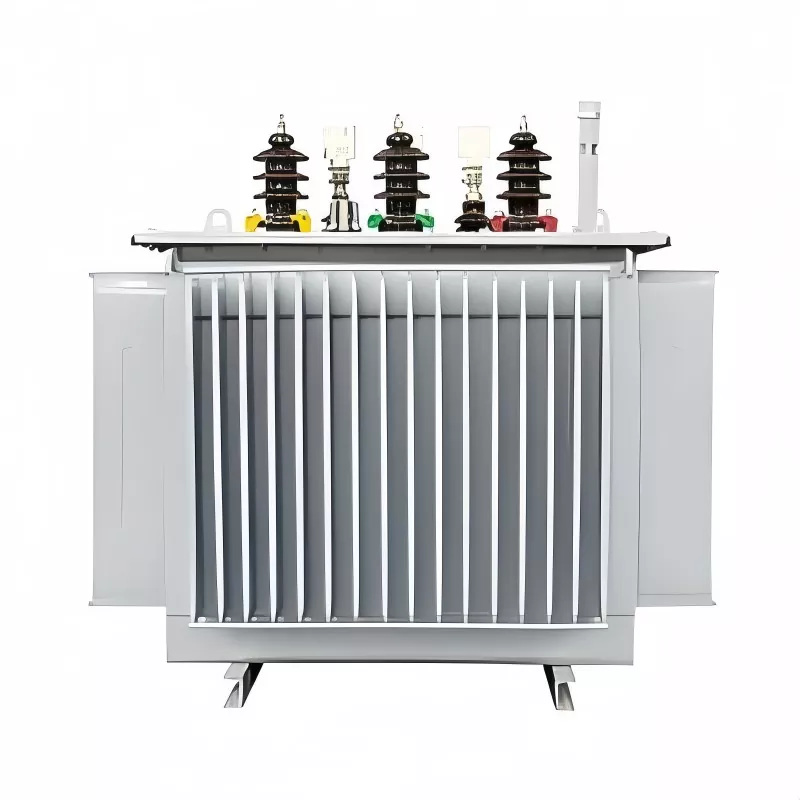

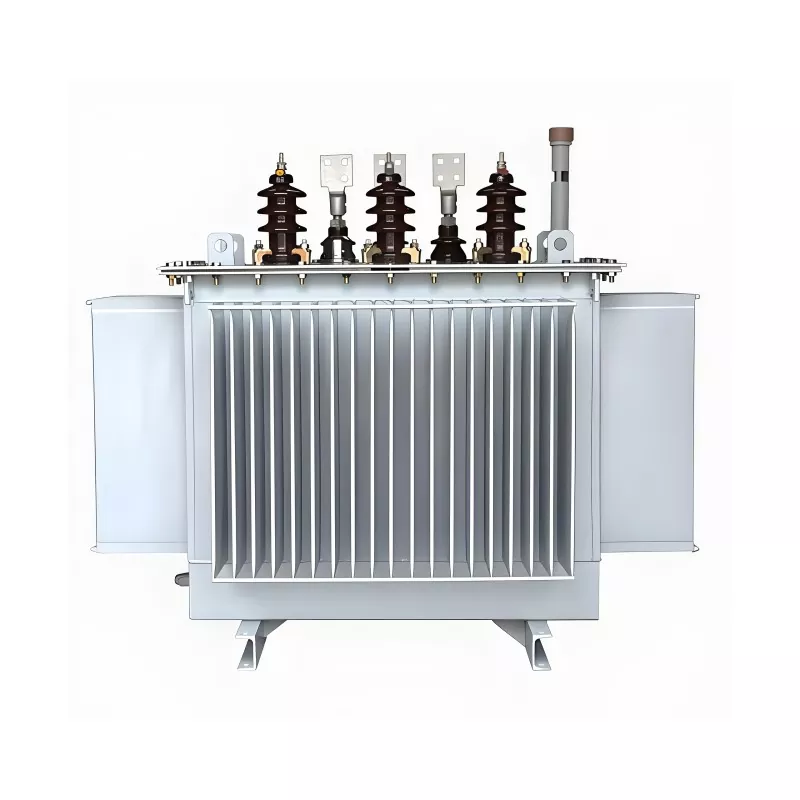

100KVA 20KV थ्री फेज ऑइल इमर्स्ड ट्रान्सफॉर्मर

GUANGBIAN द्वारे चीनमध्ये उत्पादित केलेला हा 100KVA 20KV थ्री फेज ऑइल इमर्स्ड ट्रान्सफॉर्मर, त्याच्या Yzn5 कनेक्शन ग्रुपमुळे वेगळा आहे. हे एक कनेक्शन कॉन्फिगरेशन आहे जेथे उच्च-व्होल्टेज वळण तारा कनेक्शन (Y कनेक्शन) स्वीकारते, कमी-व्होल्टेज वळण झिगझॅग कनेक्शन वापरते (डेल्टा कनेक्शनमधून प्राप्त होते), कमी-व्होल्टेज बाजूचा तटस्थ बिंदू काढला जातो आणि उच्च आणि कमी-व्होल्टेज विंडिंगमधील फेज संबंध "घड्याळ पद्धत" वापरून ओळखला जातो.

हा थ्री फेज ट्रान्सफॉर्मर आमच्या ग्राहकांद्वारे अचूक मशीन टूल वर्कशॉपमध्ये वापरला जातो ज्यात उच्च पॉवर सप्लाय दर्जाची मागणी असते, हार्मोनिक हस्तक्षेपामुळे उपकरणातील बिघाड कमी करण्यासाठी सेवा देतात.

हे सहसा यामध्ये स्थापित केले जाते:

औद्योगिक वीज वितरण प्रणाली

ग्रामीण विद्युतीकरण प्रकल्प

लहान सबस्टेशन्स

पायाभूत सुविधा आणि बांधकाम साइट्स

कमर्शियल आणि युटिलिटी पॉवर नेटवर्क

कोरड्या प्रकारच्या ट्रान्सफॉर्मरच्या तुलनेत, तेल-बुडवलेले ट्रान्सफॉर्मर चांगले कूलिंग कार्यप्रदर्शन आणि उच्च ओव्हरलोड प्रतिरोध प्रदान करतात, ज्यामुळे ते बाहेरील आणि हेवी-ड्यूटी अनुप्रयोगांसाठी अधिक योग्य बनतात.

मुख्य वैशिष्ट्ये आणि फायदे

1. 20KV मध्यम व्होल्टेज प्रणालींमध्ये स्थिर कामगिरी

20KV वितरण नेटवर्कसाठी डिझाइन केलेले, स्थिर व्होल्टेज रूपांतरण आणि चढ-उतार ग्रीड परिस्थितीतही विश्वसनीय ऑपरेशन सुनिश्चित करते. हे एकूण ऊर्जा प्रणाली स्थिरता आणि उपकरणे संरक्षण सुधारते.

2. कमी उर्जा नुकसानासह उच्च कार्यक्षमता

ऑप्टिमाइझ केलेले कोर आणि वाइंडिंग डिझाइन लक्षणीयरीत्या नो-लोड आणि लोड लॉस कमी करते, दीर्घकालीन ऊर्जा वापर आणि ऑपरेशनल खर्च कमी करण्यास मदत करते.

3. मजबूत उष्णतेच्या विसर्जनासाठी तेल-बुडवलेले कूलिंग

ONAN तेल-मग्न शीतकरण प्रणाली कार्यक्षम उष्णता काढून टाकणे सुनिश्चित करते, सतत पूर्ण-लोड ऑपरेशनला समर्थन देते आणि इन्सुलेशनचे आयुष्य वाढवते.

4. उच्च ओव्हरलोड आणि शॉर्ट-सर्किट सामर्थ्य

औद्योगिक वातावरणासाठी तयार केलेले, हे मोटर स्टार्ट-अप वाढ आणि शॉर्ट-सर्किट तणाव सहन करते, जड लोड परिस्थितीत सुरक्षित आणि स्थिर ऑपरेशन सुनिश्चित करते.

5. कॉम्पॅक्ट स्ट्रक्चर, सुलभ स्थापना

सोपी इन्स्टॉलेशन आणि कमी देखभालीच्या आवश्यकतांसह जागा-बचत डिझाइन, जे नवीन आणि रेट्रोफिट पॉवर वितरण प्रकल्पांसाठी योग्य बनवते.

उत्पादन पॅरामीटर

ऑपरेटिंग पर्यावरण आवश्यकता

१. तापमान श्रेणी

◦ मानक ऑपरेशन: -25℃ ~ 45℃

◦ दीर्घकालीन सतत ऑपरेशनसाठी सभोवतालचे तापमान 40℃ पेक्षा जास्त नसावे (ONAN कूलिंग सुनिश्चित करण्यासाठी कार्यक्षमता).

2. सापेक्ष आर्द्रता

◦ जास्तीत जास्त 95% (25℃ सभोवतालच्या तापमानात)

3. उंची

◦ मानक रुपांतर: समुद्रसपाटीपासून ≤1000m

◦ उच्च-उंची कस्टमायझेशन: ≤3000m (वर्धित इन्सुलेशन आणि ऑप्टिमाइझ उष्णतेच्या अपव्ययसह, पर्यायी).

4. स्थापना साइट

◦ इनडोअर किंवा आउटडोअर (आउटडोअर इंस्टॉलेशनसाठी IP23 संरक्षण ग्रेड आवश्यक आहे, पर्यायी; इनडोअर डीफॉल्ट IP20).

- ज्वलनशील, स्फोटक, संक्षारक वायू आणि धुळीच्या स्त्रोतांपासून दूर रहा.

◦ कोणतेही तीव्र कंपन (कंपन प्रवेग ≤0.1g) किंवा यांत्रिक प्रभाव नाही.

5. वायुवीजन स्थिती

◦ पुरेशी वायुवीजन जागा: नैसर्गिक हवा परिसंचरणासाठी ट्रान्सफॉर्मरभोवती ≥०.५ मी. ONAN कूलिंग).

◦ ओव्हरहाटिंग टाळण्यासाठी हवेचा प्रवाह नसलेल्या बंदिस्त जागा टाळा.

6. पॉवर ग्रिड पर्यावरण

◦ वारंवारता सुसंगतता: 50Hz / 60Hz ड्युअल-फ्रिक्वेंसी अनुकूल करता येईल.

◦ व्होल्टेज चढउतार: स्थिर ऑपरेशन सुनिश्चित करण्यासाठी रेटेड इनपुट व्होल्टेज (20KV) च्या ≤±5%.

ते कोणत्या समस्यांचे निराकरण करते?

रिअल पॉवर वितरण प्रणालींमध्ये, उपकरणे बिघाड अनेकदा अस्थिर व्होल्टेज, ओव्हरलोड वाढ आणि उष्णता जमा झाल्यामुळे होते.

हे ट्रान्सफॉर्मर निराकरण करण्यासाठी डिझाइन केले आहे:

● 20KV मध्यम-व्होल्टेज नेटवर्कमध्ये व्होल्टेज अस्थिरता

● औद्योगिक प्रणालींमध्ये वारंवार मोटर सुरू होणारे परिणाम

● सतत ऑपरेशन दरम्यान जास्त गरम होण्याच्या समस्या

● दीर्घकालीन वीज वितरणामध्ये ऊर्जेची हानी

● कठोर बाह्य वातावरणात अविश्वसनीय कामगिरी

या प्रणाली-स्तरीय समस्यांचे निराकरण करून, ते मागणी असलेल्या अनुप्रयोगांमध्ये स्थिर आणि कार्यक्षम वीज वितरण सुनिश्चित करते.

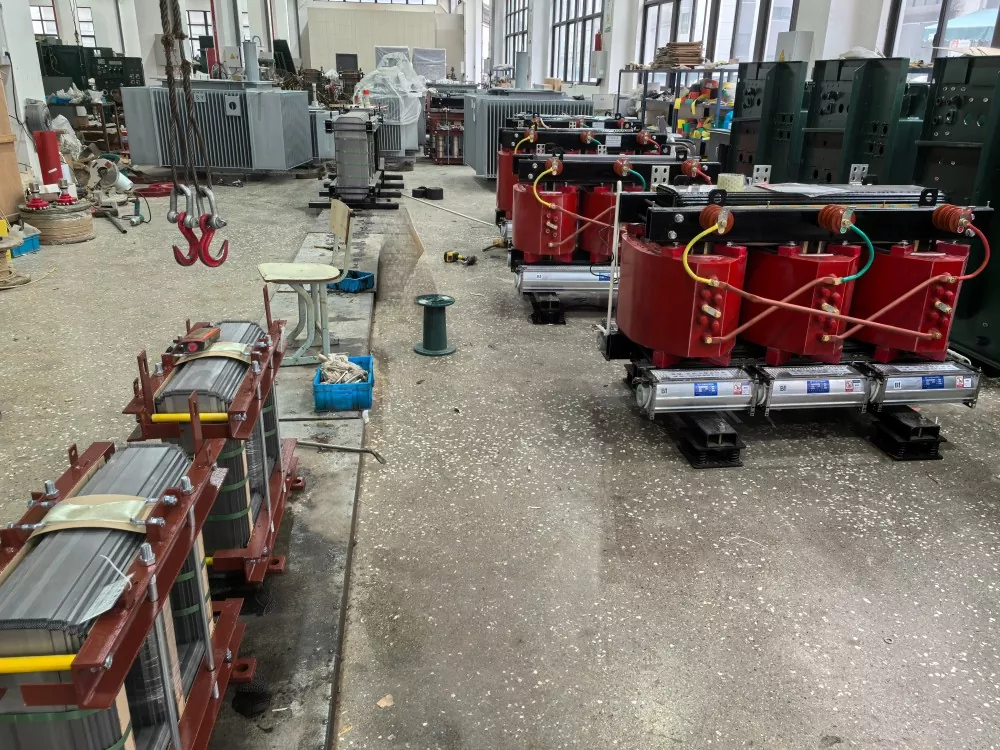

आमचा कारखाना

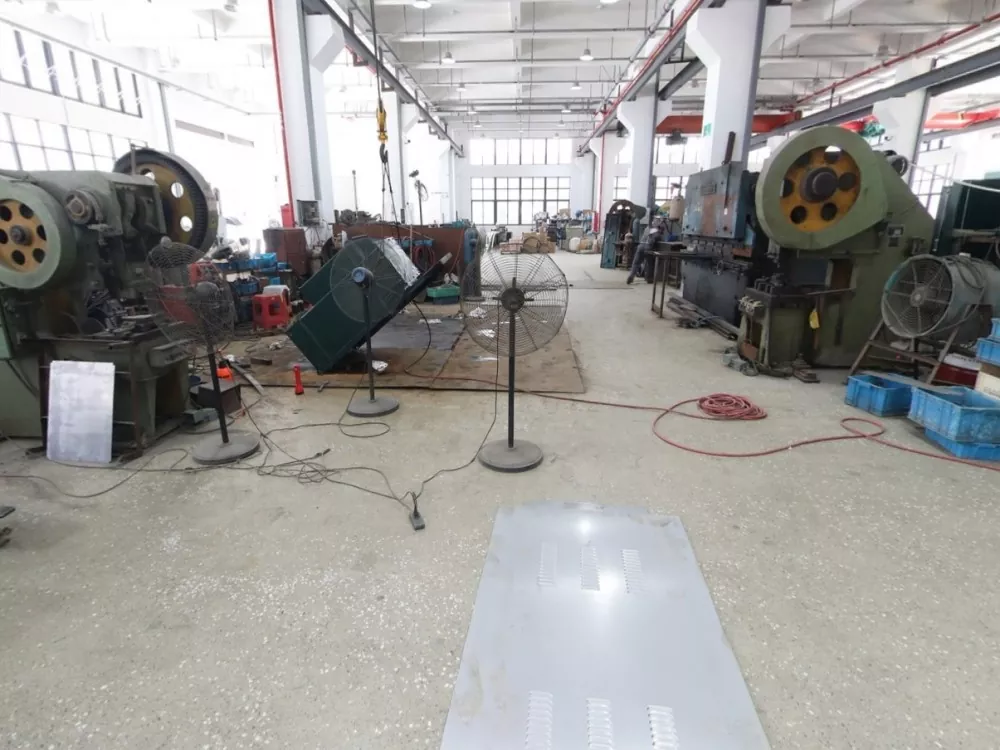

शीट मेटल कार्यशाळा

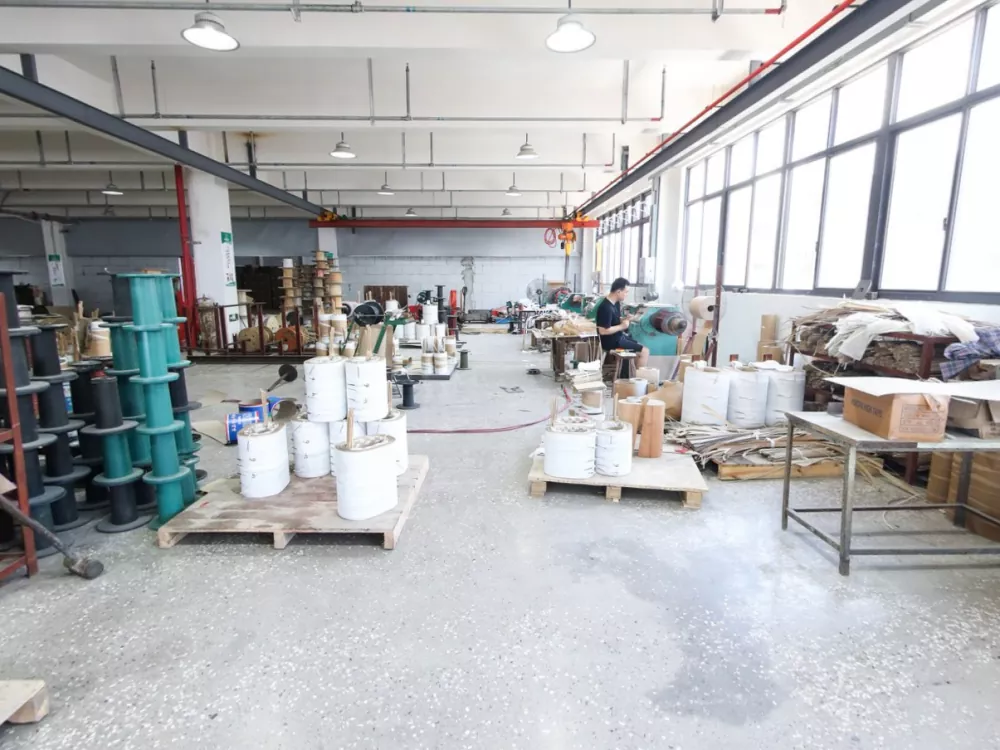

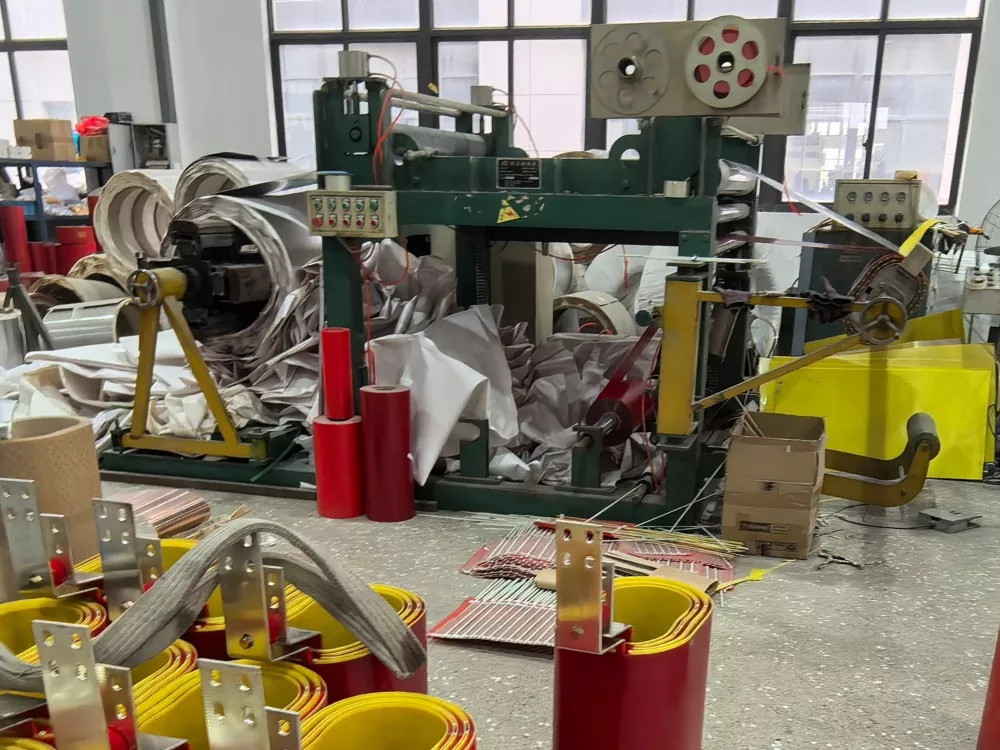

फॉइल वळण कार्यशाळा

वळण कार्यशाळा

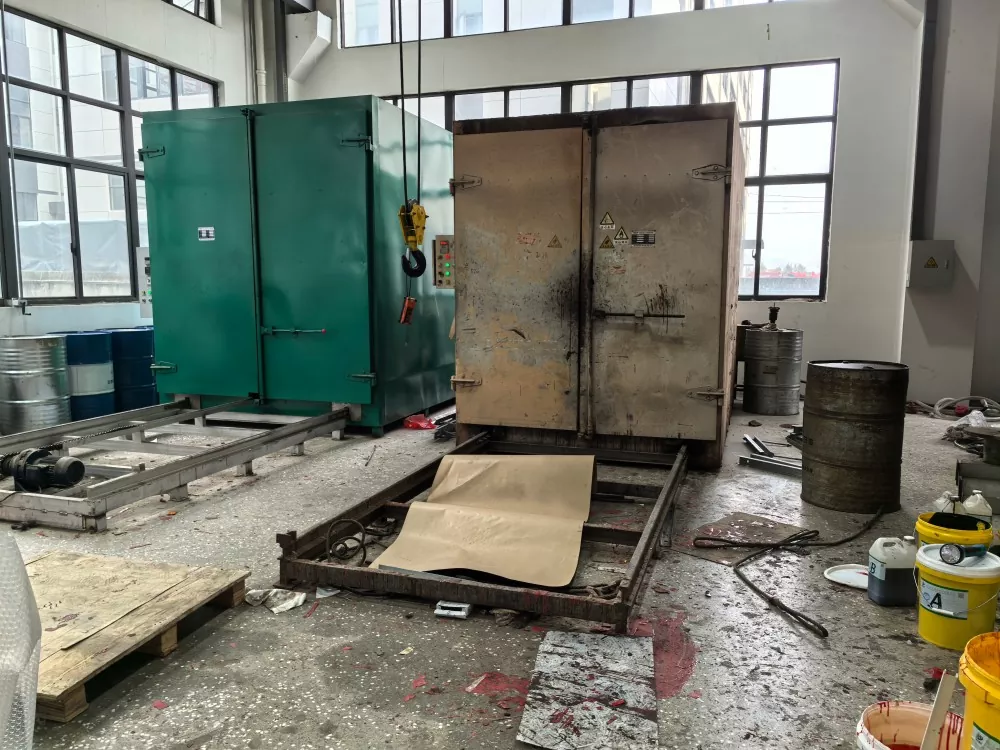

वळण ओव्हन कार्यशाळा

ट्रान्सफॉर्मर असेंब्ली कार्यशाळा

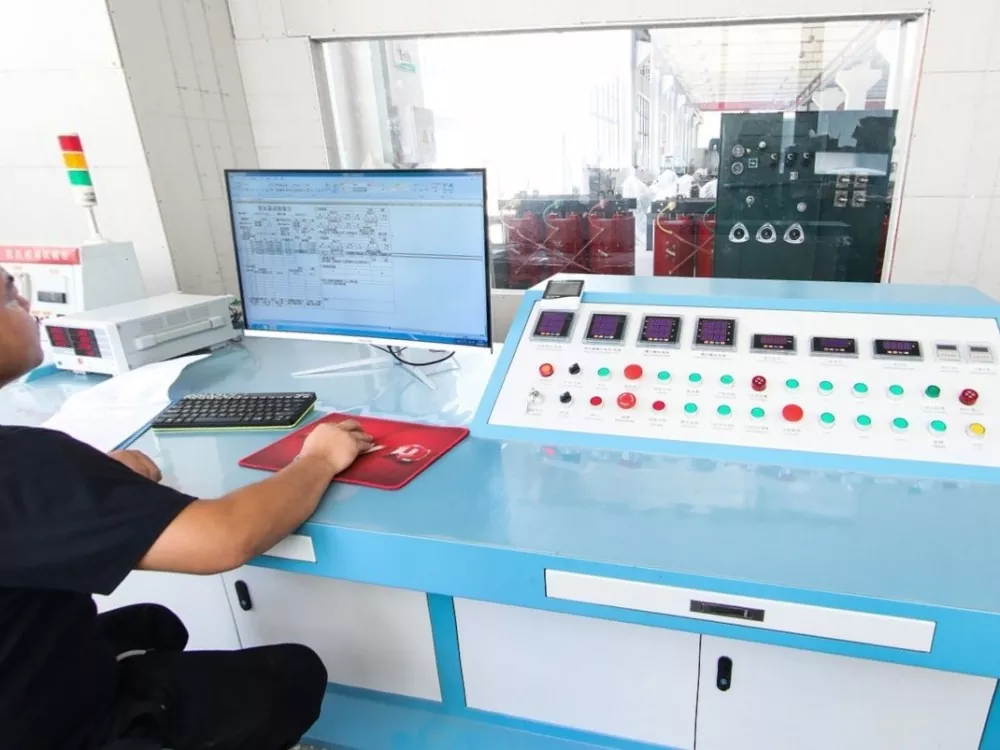

ट्रान्सफॉर्मर चालू करण्याची कार्यशाळा

तेल बुडवलेला ट्रान्सफॉर्मर का निवडावा?

कोरड्या प्रकारच्या ट्रान्सफॉर्मरच्या तुलनेत, तेल बुडवलेले ट्रान्सफॉर्मर ऑफर करतात:

● उत्तम उष्णता नष्ट होण्याचे कार्यप्रदर्शन

● उच्च ओव्हरलोड क्षमता

● दीर्घ परिचालन आयुर्मान

● जास्त भाराखाली अधिक स्थिर कामगिरी

20KV वितरण प्रणालीसाठी, तेल-मग्न डिझाइन हे बाह्य आणि औद्योगिक अनुप्रयोगांसाठी प्राधान्य दिलेले उपाय आहे.

गुणवत्ता नियंत्रण आणि उत्पादन हमी

स्थिर कार्यप्रदर्शन आणि सुरक्षितता अनुपालन सुनिश्चित करण्यासाठी प्रत्येक ट्रान्सफॉर्मर कठोर गुणवत्ता नियंत्रण प्रक्रियेअंतर्गत तयार केला जातो.

चाचणीमध्ये हे समाविष्ट आहे:

● नियमित विद्युत कार्यप्रदर्शन चाचणी

● इन्सुलेशन प्रतिरोध चाचणी

● तापमान वाढ चाचणी

● लोड आणि नो-लोड लॉस चाचणी

● शॉर्ट-सर्किट मूल्यमापन सहन करते

जागतिक बाजारपेठेतील विश्वासार्हता सुनिश्चित करण्यासाठी उत्पादन आंतरराष्ट्रीय मानकांचे पालन करते.

देखभाल आणि सेवा जीवन

100KVA 20KV थ्री फेज ऑइल इमर्स्ड ट्रान्सफॉर्मर कमी देखभाल गरजांसाठी डिझाइन केले आहे. योग्य स्थापना आणि नियतकालिक तपासणीसह, सेवा आयुष्य 20-25 वर्षांपेक्षा जास्त असू शकते.

शिफारस केलेल्या देखभालीमध्ये हे समाविष्ट आहे:

● तेलाच्या स्थितीची नियमित तपासणी

● टर्मिनल कनेक्शन तपासणी

● तापमान निरीक्षण

● बाह्य घटकांची साफसफाई

वारंवार विचारले जाणारे प्रश्न

1. हा ट्रान्सफॉर्मर 24 तास सतत चालू शकतो का?

होय, हे रेट केलेल्या लोड परिस्थितीत सतत ऑपरेशनसाठी डिझाइन केलेले आहे.

2. 100KVA ट्रान्सफॉर्मर बाहेरच्या स्थापनेसाठी योग्य आहे का?

होय, तेलाने बुडवलेले ट्रान्सफॉर्मर घरातील आणि बाहेरील वातावरणासाठी योग्य आहेत.

3. व्होल्टेज सानुकूलित केले जाऊ शकते?

होय, प्राथमिक आणि दुय्यम व्होल्टेज प्रकल्प आवश्यकतांवर आधारित सानुकूलित केले जाऊ शकतात.

4. 20KV सिस्टम सुसंगततेचा मुख्य फायदा काय आहे?

हे कमी ट्रान्समिशन लॉससह मध्यम-व्होल्टेज वितरण नेटवर्कमध्ये स्थिर एकीकरण करण्यास अनुमती देते.

100KVA 20KV थ्री फेज ऑइल इमर्स्ड ट्रान्सफॉर्मर हे मध्यम-व्होल्टेज वीज वितरण प्रणालीसाठी एक विश्वासार्ह आणि कार्यक्षम उपाय आहे. मजबूत ओव्हरलोड क्षमता, कमी उर्जेचे नुकसान डिझाइन आणि टिकाऊ तेल-मग्न कूलिंग स्ट्रक्चरसह, हे जगभरातील औद्योगिक आणि उपयुक्तता अनुप्रयोगांसाठी स्थिर दीर्घकालीन कार्यप्रदर्शन प्रदान करते.
