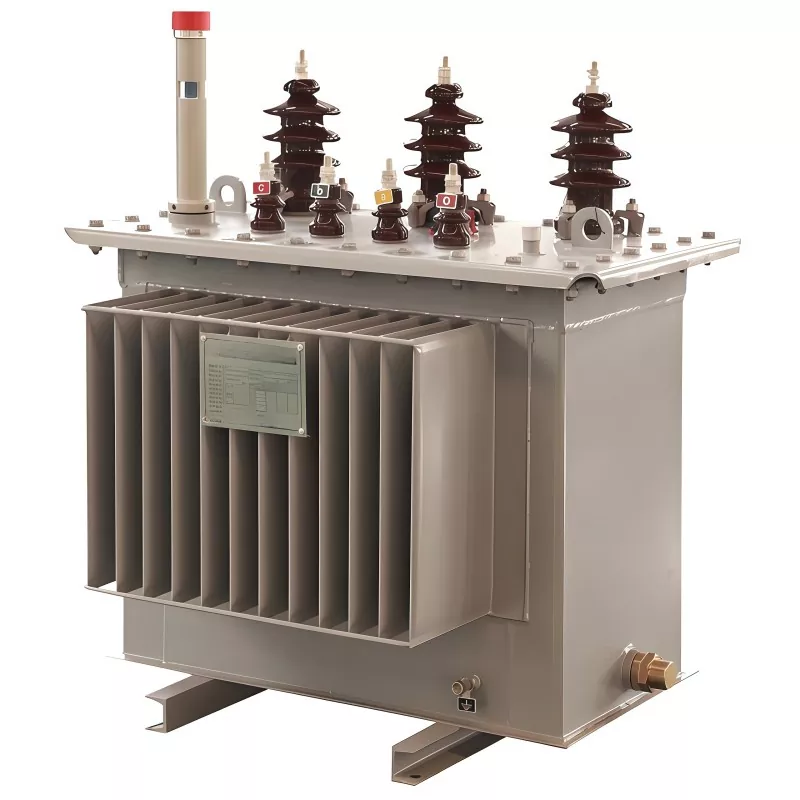

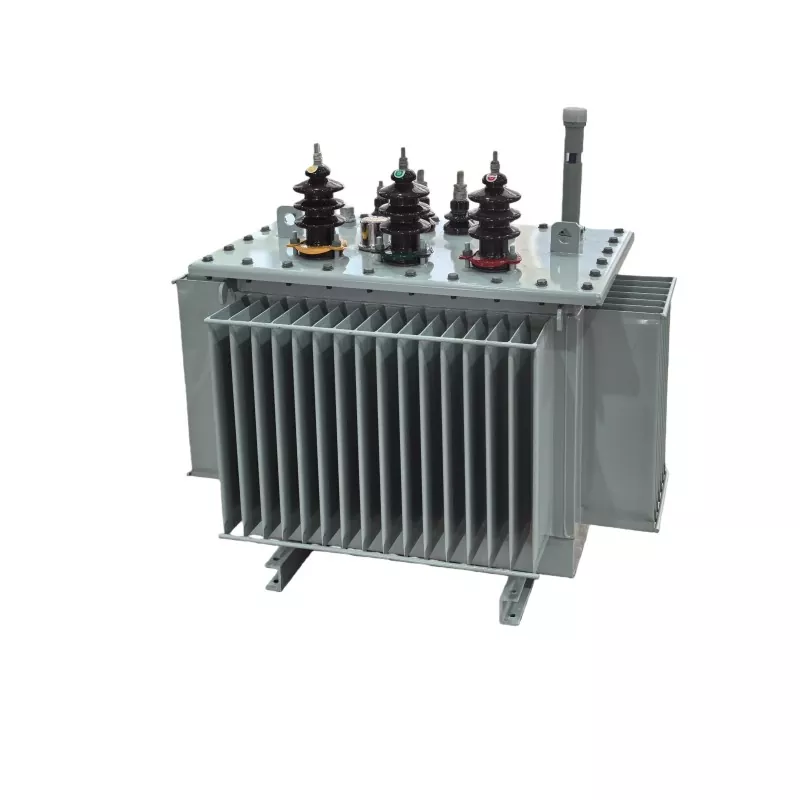

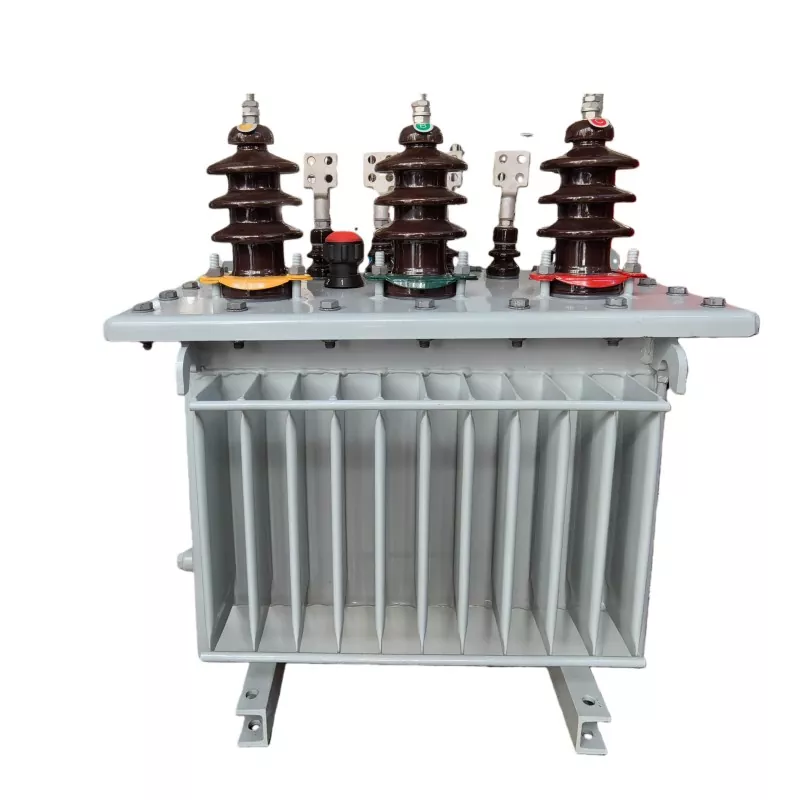

100KVA 11KV तेल बुडवलेला ट्रान्सफॉर्मर

100KVA 11KV ऑइल इमर्स्ड ट्रान्सफॉर्मर हा एक मध्यम-व्होल्टेज वितरण ट्रान्सफॉर्मर आहे जो 11kV प्राथमिक व्होल्टेज कमी-व्होल्टेज स्तरांवर (सामान्यत: 400V / 415V / 0.4kV) औद्योगिक, व्यावसायिक आणि उपयुक्तता वीज वितरण प्रणालींसाठी खाली आणण्यासाठी डिझाइन केलेला आहे.

हे खनिज इन्सुलेट तेलाचा वापर थंड आणि इन्सुलेट दोन्ही माध्यम म्हणून करते, स्थिर थर्मल कार्यक्षमता आणि सतत लोड स्थितीत उच्च डायलेक्ट्रिक सामर्थ्य सुनिश्चित करते.

अर्ज प्रकरण

GUANGBIAN द्वारे उत्पादित केलेला 100KVA 11KV ऑइल इमर्स्ड ट्रान्सफॉर्मर अलीकडेच एका आफ्रिकन ग्राहकाने स्थानिक वीज वितरण प्रणालीमध्ये शॉर्ट-सर्किट खराब झालेल्या अयशस्वी ट्रान्सफॉर्मरला बदलण्यासाठी तैनात केला होता.

या प्रकल्पात, मूळ ट्रान्सफॉर्मरने ॲल्युमिनियम विंडिंग्ज वापरल्या, ज्याची निवड खर्च-बचत कारणांसाठी केली गेली. तथापि, अस्थिर ग्रीड परिस्थितीमुळे आणि वापरकर्त्याच्या बाजूने वारंवार व्होल्टेज चढउतार झाल्यामुळे, ट्रान्सफॉर्मर वारंवार ओव्हरलोड आणि शॉर्ट-सर्किट तणावाच्या संपर्कात आला होता, ज्यामुळे जास्त गरम होते आणि शेवटी वळण निकामी होते.

100KVA ट्रान्सफॉर्मरसाठी कॉपर वि ॲल्युमिनियम विंडिंग्ज

100KVA वितरण ट्रान्सफॉर्मरसाठी, GUANGBIAN दोन्ही प्रदान करते:

● कॉपर विंडिंग पर्याय

● ॲल्युमिनियम वळण पर्याय

ॲल्युमिनियम विंडिंग्स कमी प्रारंभिक खर्च देतात, त्यांची थर्मल सहनशक्ती आणि यांत्रिक शक्ती तांब्याच्या विंडिंगच्या तुलनेत तुलनेने कमी असते.

अस्थिर उर्जा वातावरणात - जसे की:

● वारंवार व्होल्टेज चढउतार

● उच्च प्रवेश वर्तमान परिस्थिती

● वारंवार शॉर्ट-सर्किट घटना

ॲल्युमिनियम विंडिंग अधिक प्रवण आहेत:

● ओव्हरलोड परिस्थितीत जास्त गरम होणे

● इन्सुलेशन खराब होणे

● कठोर ग्रिड ऍप्लिकेशन्समध्ये कमी आयुर्मान

खर्च वि विश्वसनीयता विचारात घेणे

जरी ॲल्युमिनियम वाइंडिंग ट्रान्सफॉर्मरची प्रारंभिक खरेदी किंमत कमी असली तरी, वास्तविक-जागतिक अनुप्रयोग दर्शविते की अस्थिर ग्रिड वातावरणात, एकूण जीवनचक्राची किंमत यामुळे वाढू शकते:

● देखभाल आवश्यकता

● अनपेक्षित अपयश

● बदली खर्च

म्हणून, दीर्घकालीन सिस्टम स्थिरता सुनिश्चित करण्यासाठी आणि अनियोजित डाउनटाइम कमी करण्यासाठी, सामग्रीची निवड केवळ प्रारंभिक किंमतीऐवजी वास्तविक ऑपरेटिंग परिस्थितीवर आधारित असावी.

तांत्रिक दस्तऐवज

ऑपरेटिंग वातावरण

तापमान परिस्थिती:

दीर्घकालीन ऑपरेटिंग सभोवतालचे तापमान: -25℃ ~ +45℃.

कमाल ऑपरेटिंग सभोवतालचे तापमान: +50℃ पेक्षा जास्त नाही.

स्टोरेज आणि वाहतूक तापमान:

-40℃ ~ +60℃.

आर्द्रता परिस्थिती:

सापेक्ष आर्द्रता: 25℃ वर ≤95%

उंची आवश्यकता:

रेट केलेली उंची अनुकूलन श्रेणी: ≤1000 मीटर

तांत्रिक पोझिशनिंग वि स्पर्धक

ऑइल-इमर्स्ड वि ड्राय-टाइप ट्रान्सफॉर्मर

तेलाने बुडवलेले ट्रान्सफॉर्मर हेवी-ड्युटी, आउटडोअर आणि दीर्घायुष्यासाठी अधिक योग्य आहेत.

खालच्या मानकांच्या तुलनेत (S9 / S11 / S13 मालिका कल)

● S9: जास्त नुकसान, कालबाह्य कार्यक्षमता मानक

● S11: बेसलाइन आधुनिक कार्यक्षमता

● S13: कमी-तोटा, उच्च-कार्यक्षमता डिझाइन (निर्यात बाजारांमध्ये प्राधान्य)

S13 कोर तंत्रज्ञानासह डिझाइन केलेला 100KVA ट्रान्सफॉर्मर S11 च्या तुलनेत नो-लोड लॉस 15-30% कमी करू शकतो, दीर्घकालीन ऑपरेशनमध्ये ROI सुधारतो.

बाजार-स्तरीय स्पर्धक पोझिशनिंग

जेनेरिक उत्पादकांच्या तुलनेत:

● चांगले नुकसान नियंत्रण (नो-लोड + लोड लॉस ऑप्टिमायझेशन)

● मजबूत शॉर्ट-सर्किट सहन करण्याची क्षमता

● सुधारित सीलिंग तंत्रज्ञान (तेल गळती प्रतिबंध)

● निर्यात बाजारासाठी उत्तम अनुपालन दस्तऐवजीकरण

आमचा कारखाना

शीट मेटल कार्यशाळा

फॉइल वळण कार्यशाळा

वळण कार्यशाळा

वळण ओव्हन कार्यशाळा

ट्रान्सफॉर्मर असेंब्ली कार्यशाळा

ट्रान्सफॉर्मर चालू करण्याची कार्यशाळा

वारंवार विचारले जाणारे प्रश्न

Q1: 100KVA तेल बुडवलेल्या ट्रान्सफॉर्मरचे आयुष्य किती आहे?

सामान्यतः 20-30 वर्षे, लोड स्थिती, देखभाल आणि स्थापना वातावरण यावर अवलंबून.

Q2: ते घराबाहेर वापरले जाऊ शकते?

होय. तेल बुडवलेले ट्रान्सफॉर्मर विशेषतः बाहेरील सबस्टेशन आणि कठोर वातावरणासाठी डिझाइन केलेले आहेत.

Q3: कोणती देखभाल आवश्यक आहे?

● नियमित तेल पातळी तपासणी

● नियतकालिक तेल डायलेक्ट्रिक चाचणी

● बुशिंग आणि कनेक्शन घट्ट करणे

● तापमान निरीक्षण

देखभाल मध्यांतर सामान्यतः कोरड्या प्रकारच्या ट्रान्सफॉर्मरपेक्षा जास्त असते.

Q4: 11KV आणि 10KV ट्रान्सफॉर्मरमध्ये काय फरक आहे?

11KV ही उच्च प्रणाली व्होल्टेज पातळी आहे, सामान्यतः आंतरराष्ट्रीय वितरण नेटवर्कमध्ये वापरली जाते. कार्यप्रदर्शन तत्त्वे समान आहेत, परंतु इन्सुलेशन आवश्यकता अधिक कठोर आहेत.

Q5: ते अक्षय ऊर्जा प्रकल्पांसाठी योग्य आहे का?

होय. स्थिरता आणि ओव्हरलोड सहिष्णुतेमुळे हे सौर आणि पवन स्टेप-डाउन वितरण प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते.
