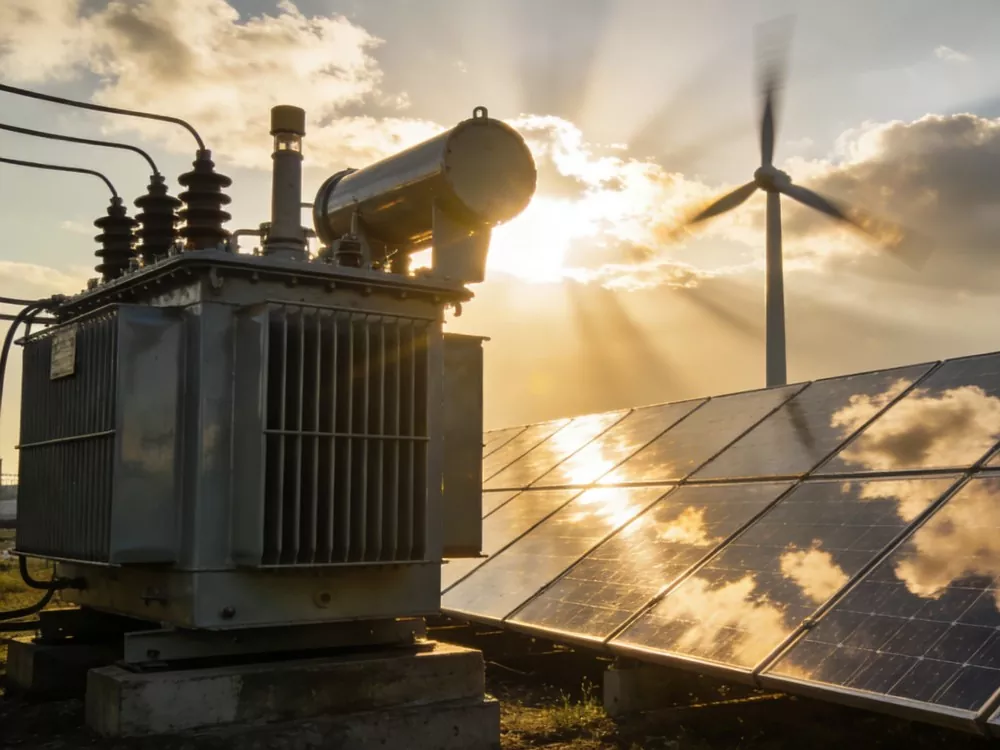

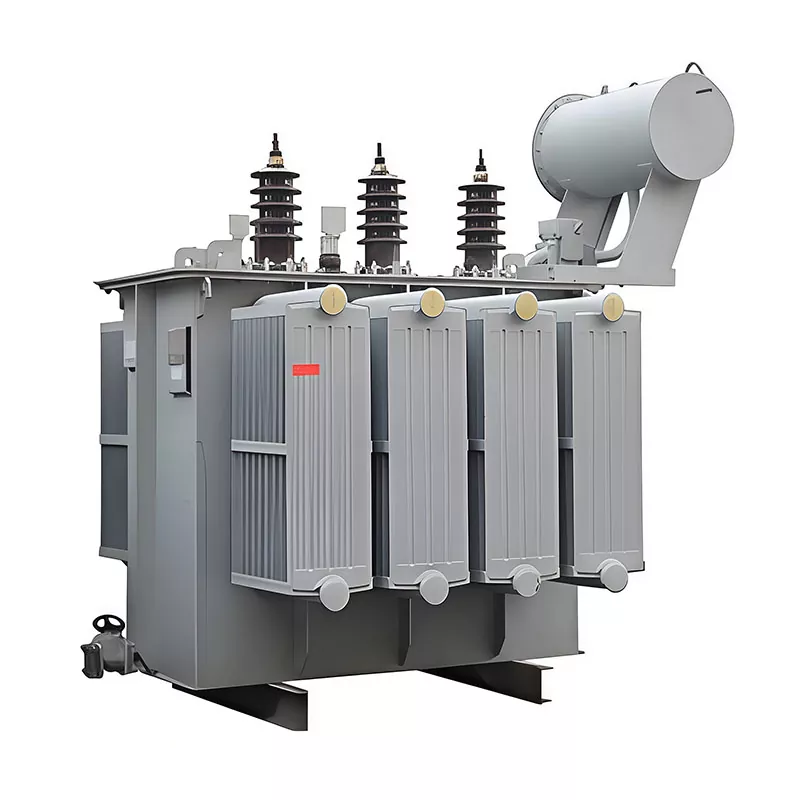

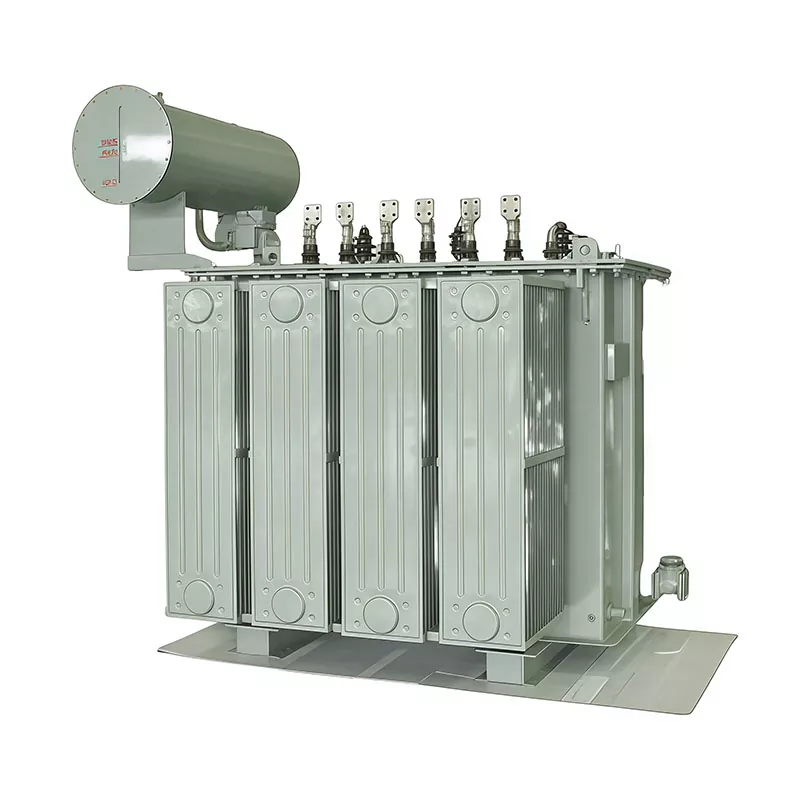

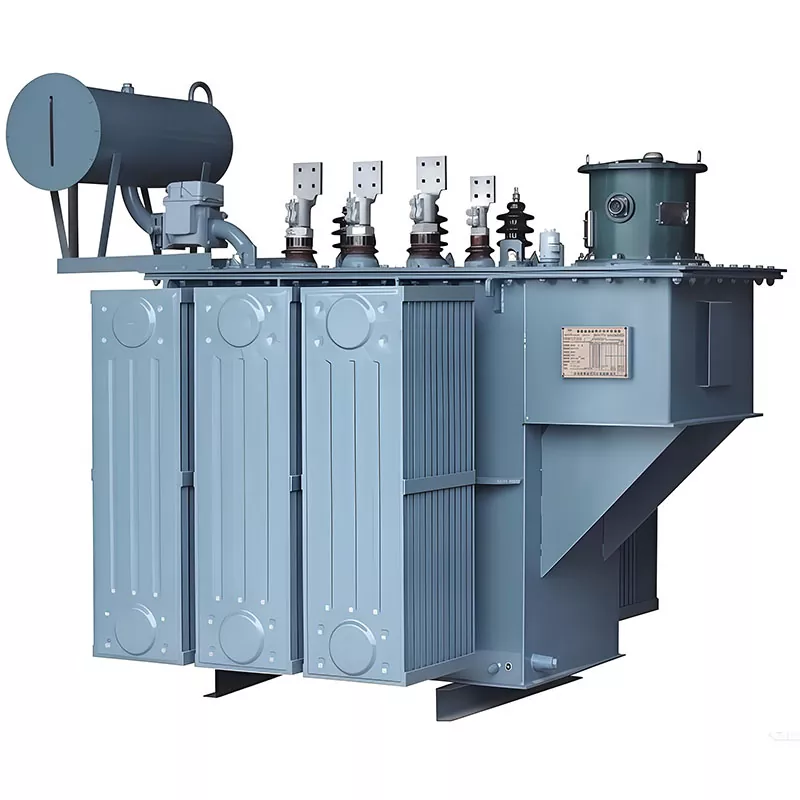

2500kVA 35kV तेल-विसर्जन केलेले वितरण ट्रान्सफॉर्मर

2500kVA 35kV ऑइल-इमर्स्ड डिस्ट्रिब्युशन ट्रान्सफॉर्मर हे 2500kVA ची रेटेड क्षमता आणि 35kV च्या हाय-व्होल्टेज साइड रेटिंगसह तेल-विसर्जन केलेले वितरण ट्रान्सफॉर्मर आहे.

एकाच वेळी विद्युत पृथक्करण आणि उष्णता अपव्यय दोन्ही प्रदान करण्यासाठी इन्सुलेटिंग तेलाचा वापर करून, ते उच्च-व्होल्टेज विद्युत उर्जेचे मध्यम-ते-कमी व्होल्टेज उर्जेमध्ये विश्वसनीयरित्या रूपांतरित करते आणि पॉवर सिस्टमच्या वितरण विभागांमध्ये मोठ्या प्रमाणावर वापरले जाते.

प्रमुख वैशिष्ट्ये:

प्रकार: तेल-विसर्जन केलेले वितरण ट्रान्सफॉर्मर

क्षमता: 2500kVA (मध्यम ते मोठ्या वितरण क्षमता)

व्होल्टेज रेटिंग: 35kV हाय-व्होल्टेज इनपुट

कार्ये: व्होल्टेज ट्रान्सफॉर्मेशन + पॉवर वितरण + स्थिर वीज पुरवठा

थंड करण्याची पद्धत: उष्णता नष्ट करण्यासाठी ट्रान्सफॉर्मर तेलाच्या अभिसरणावर अवलंबून असते (सामान्यत: ONAN)

अनुप्रयोग परिस्थिती: पॉवर ग्रीड वितरण, औद्योगिक उद्याने, सबस्टेशन्स, ऊर्जा प्रकल्प इ.

मुख्य उपकरणे निवड आवश्यकता

संपूर्ण आग्नेय आशिया, मध्य पूर्व, आफ्रिका आणि लॅटिन अमेरिका, औद्योगिक पार्क, ग्रिड अपग्रेड प्रकल्प, व्यावसायिक घडामोडी आणि अक्षय ऊर्जा एकत्रीकरण यांच्याद्वारे 35kV/0.4kV स्टेप-डाउन ट्रान्सफॉर्मरची मागणी सतत वाढत आहे.

बहुतेक खरेदीदारांसाठी, निवड निकष सुसंगत आहेत:

● उच्च ऊर्जा कार्यक्षमता आणि कमी ऑपरेटिंग नुकसान

● सतत ऑपरेशन अंतर्गत दीर्घ सेवा जीवन

● आंतरराष्ट्रीय मानके आणि प्रमाणपत्रांचे पालन

● किमान देखभाल आवश्यकतांसह स्थिर बाह्य कार्यप्रदर्शन

GUANGBIAN S13 मालिका (2500kVA पर्यंत) या आवश्यकता पूर्ण करण्यासाठी डिझाइन केलेली आहे. हे तांबे विंडिंग स्ट्रक्चर आणि ओएनएएन कूलिंग सिस्टमचा अवलंब करते, जे 35kV अनुप्रयोगांसाठी विश्वसनीय कार्यप्रदर्शन प्रदान करते. IEC60076 अनुपालन आणि मानक Dyn11 वेक्टर ग्रुप कॉन्फिगरेशनसह, हे विविध मार्केटमध्ये EPC कंत्राटदार आणि सिस्टम इंटिग्रेटर्सद्वारे मोठ्या प्रमाणावर वापरले जाते आणि सामान्यतः 35kV/0.4kV ट्रान्सफॉर्मर निवड सूचीमध्ये समाविष्ट केले जाते.

तांत्रिक मापदंड

S13 मालिका 2500kVA ट्रान्सफॉर्मर — संपूर्ण तांत्रिक डेटाशीट:

खालील प्रमुख तपशील सामान्य खरेदी आवश्यकतांशी थेट संरेखित करतात आणि आम्ही विनंती केल्यावर प्रकल्प-विशिष्ट कस्टमायझेशन पर्याय देखील ऑफर करतो.

मुख्य फायदे आणि तांत्रिक ठळक मुद्दे

मुख्य फायदे

कमी ऊर्जा नुकसान

पारंपारिक S9 आणि S11 ट्रान्सफॉर्मर्सच्या तुलनेत, S13 मालिका नो-लोड लॉस 30% पर्यंत कमी करते आणि लोड लॉस सुमारे 15% कमी करते, सतत-ड्युटी ऍप्लिकेशन्समध्ये कमी ऑपरेटिंग खर्चास मदत करते.

दीर्घकालीन प्रकल्पांसाठी किफायतशीर

24/7 औद्योगिक आणि उपयुक्तता ऑपरेशन्ससाठी, ऊर्जा बचत जीवनचक्र खर्च लक्षणीयरीत्या कमी करू शकते आणि कालांतराने गुंतवणुकीवर परतावा सुधारू शकते.

100% ऑक्सिजन-मुक्त कॉपर विंडिंग्स

HV आणि LV दोन्ही विंडिंग्स उत्तम चालकता, सुधारित थर्मल स्थिरता आणि मजबूत शॉर्ट-सर्किट प्रतिरोध यासाठी उच्च-शुद्धता तांबे वापरतात.

सतत पूर्ण-लोड ऑपरेशनसाठी डिझाइन केलेले

बाह्य वातावरणाची मागणी करण्यासाठी योग्य, ट्रान्सफॉर्मर सतत भारी-भाराच्या परिस्थितीत स्थिर कामगिरी राखतो.

दीर्घ सेवा जीवन

30 वर्षे किंवा त्याहून अधिक काळ विश्वसनीय ऑपरेशनला समर्थन देण्यासाठी टिकाऊ इन्सुलेशन सामग्री आणि मजबूत संरचनात्मक डिझाइनसह तयार केलेले.

औद्योगिक आणि उपयुक्तता ट्रान्सफॉर्मर खरेदीसाठी आदर्श

औद्योगिक संयंत्रे, उपयुक्तता वितरण प्रणाली, सौर ऊर्जा प्रकल्प आणि पायाभूत ऊर्जा नेटवर्कमध्ये मोठ्या प्रमाणावर वापरले जाते.

कमी देखभाल ऑपरेशनसाठी विश्वसनीय ONAN कूलिंग

ONAN (ऑइल नॅचरल एअर नॅचरल) कूलिंग डिझाइन सहायक पंखे किंवा पंपांशिवाय चालते, यांत्रिक बिघाड बिंदू आणि देखभाल आवश्यकता कमी करते. सीलबंद टाकीची रचना ट्रान्सफॉर्मर तेलाचे बाहेरील हवेपासून संरक्षण करते, तेल वृद्धत्व कमी करण्यास मदत करते आणि कालांतराने स्थिर कार्यप्रदर्शन राखते. रिअल-वर्ल्ड ॲप्लिकेशन्समध्ये, अनेक युनिट्स कमीत कमी देखभालीसह वर्षानुवर्षे काम करू शकतात, ज्यामुळे ते रिमोट सबस्टेशन्स, औद्योगिक ऊर्जा प्रणाली आणि उपयुक्तता वितरण प्रकल्पांसाठी योग्य आहेत.

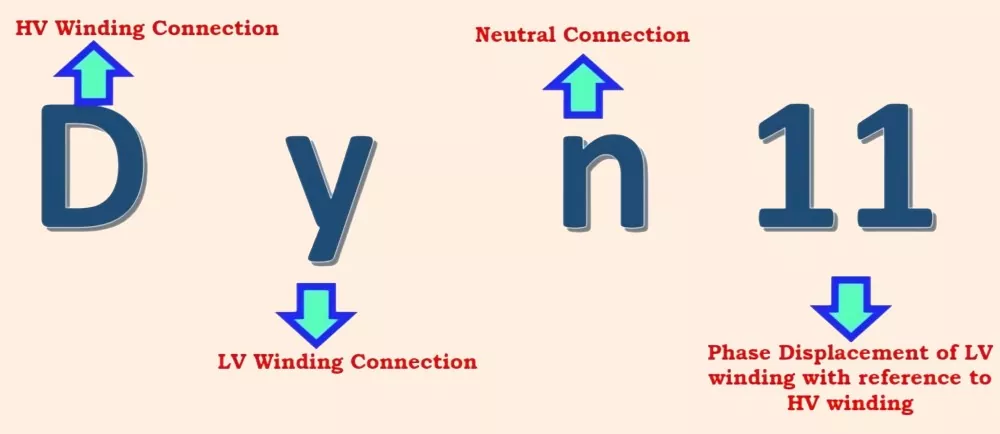

Dyn11 वेक्टर ग्रुप - हे प्रत्यक्षात फील्डमध्ये का मदत करते

Dyn11 कॉन्फिगरेशन 3 रा हार्मोनिक प्रवाह दाबते आणि न्यूट्रल पॉइंट शिफ्ट कमी करते - अशा प्रकारची गोष्ट आहे जी व्यावसायिक आणि औद्योगिक साइट्सवरील असंतुलित भारांमध्ये अस्थिरता म्हणून दर्शवते. हे सिंगल-फेज लोडिंग देखील चांगल्या प्रकारे हाताळते, जे तुम्ही मिश्रित लोड परिस्थितीशी सामना करत असताना वास्तविक फरक पडतो. संरक्षक रिले समन्वय या वेक्टर गटासह अधिक क्लीनर येतो, एकूण पॉवर सिस्टम सेटअपमध्ये सुरक्षिततेचा एक स्तर जोडतो.

ग्राउंड अप पासून मैदानी-तयार

टाकी आणि कोटिंग उच्च तापमान, आर्द्रता, खारी हवा आणि धूळ सहन करण्यासाठी बांधले गेले आहेत, मागणीच्या परिस्थितीत स्थिर ऑपरेशन सुनिश्चित करतात. एकात्मिक लाइटनिंग संरक्षण ऑपरेशनल सुरक्षितता वाढवते.

आउटडोअर सबस्टेशन, मानवरहित स्विच रूम आणि रिमोट इन्स्टॉलेशनसाठी योग्य, GUANGBIAN S13-M 2500kVA 35kV ऑइल-इमर्स्ड डिस्ट्रिब्युशन ट्रान्सफॉर्मरला कोणत्याही अतिरिक्त बंदिस्त किंवा संरक्षणाची आवश्यकता नाही, ज्यामुळे ते बाह्य वीज वितरण प्रकल्पांसाठी एक व्यावहारिक पर्याय बनते.

चीन-आधारित ट्रान्सफॉर्मर कारखाना आणि स्थापित ट्रान्सफॉर्मर उत्पादन म्हणून, GUANGBIAN संपूर्ण दक्षिणपूर्व आशिया, मध्य पूर्व, आफ्रिका आणि लॅटिन अमेरिका - IEC60076 अनुपालन आणि प्रकल्प-विशिष्ट आवश्यकतांसाठी उपलब्ध सानुकूलित पर्यायांसह युनिट्सचा पुरवठा करते. डेटाशीट किंवा तांत्रिक चर्चांसाठी संपर्क साधा.

आमचा कारखाना

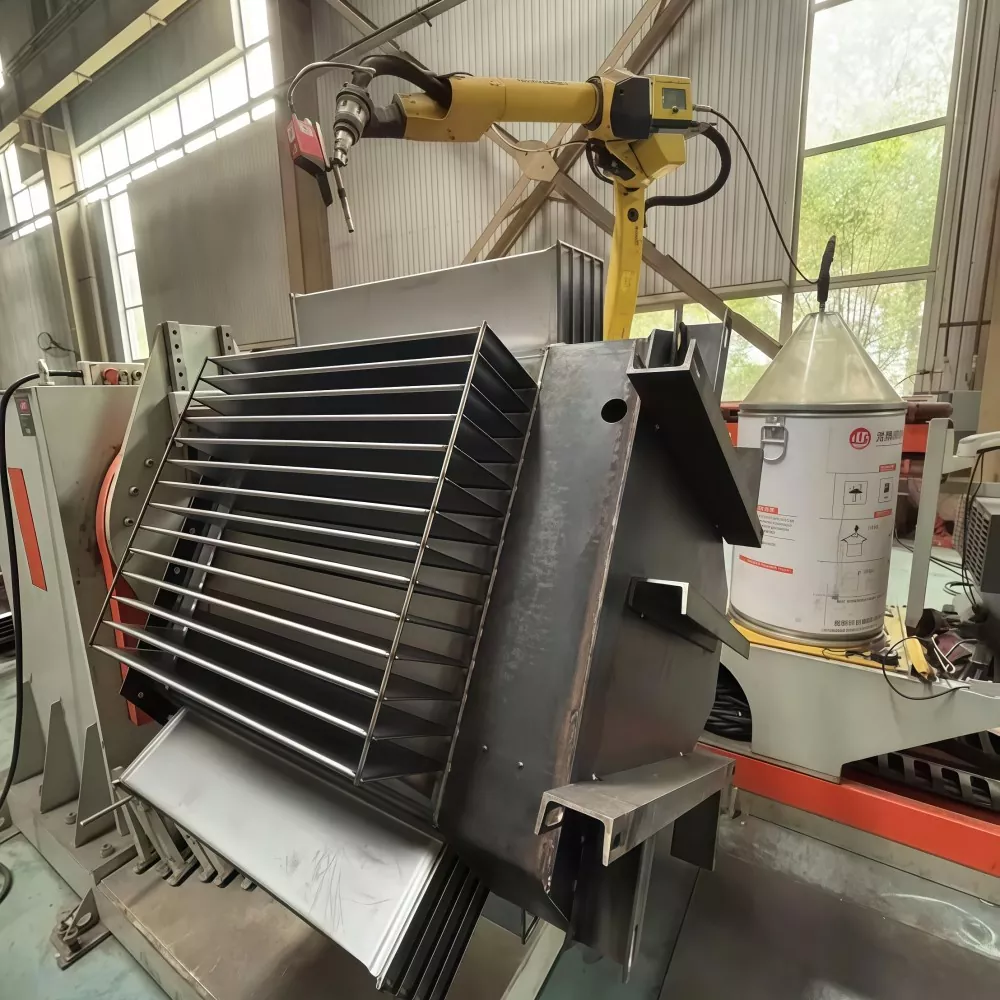

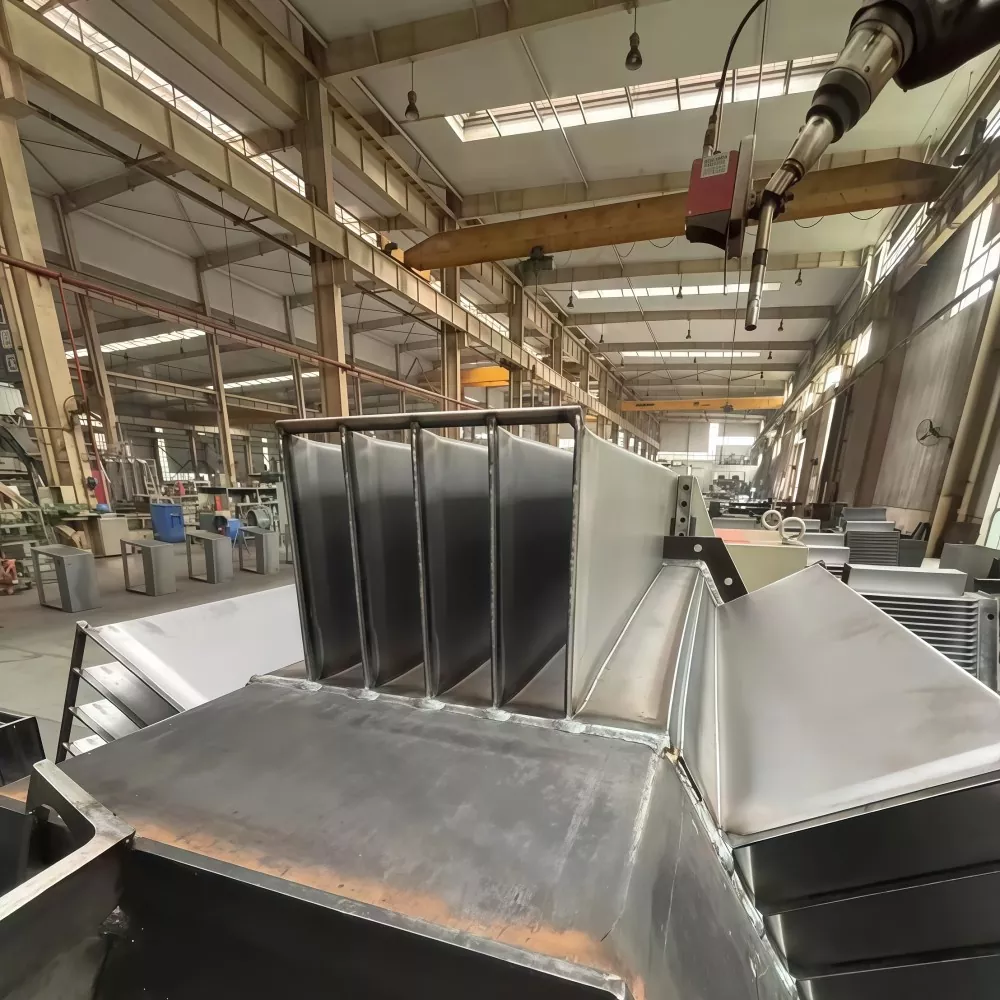

शीट मेटल कार्यशाळा

फॉइल वळण कार्यशाळा

वळण कार्यशाळा

वळण ओव्हन कार्यशाळा

ट्रान्सफॉर्मर असेंब्ली कार्यशाळा

ट्रान्सफॉर्मर चालू करण्याची कार्यशाळा

वारंवार विचारले जाणारे प्रश्न

1. 2500kVA 35kV तेल-मग्न वितरण ट्रान्सफॉर्मर कशासाठी वापरला जातो?

याचा उपयोग 35kV मध्यम-उच्च व्होल्टेज पॉवर स्टेपडाउन करण्यासाठी औद्योगिक प्लांट्स, युटिलिटी सबस्टेशन्स, रिन्यूएबल एनर्जी सिस्टम्स आणि मोठ्या पायाभूत सुविधा प्रकल्पांसाठी वितरण व्होल्टेज कमी करण्यासाठी केला जातो.

2. 2500kVA चा अर्थ काय?

2500kVA हे ट्रान्सफॉर्मरच्या रेट केलेल्या क्षमतेचा संदर्भ देते, हे दर्शवते की ते औद्योगिक आणि उपयुक्तता-स्तरीय वीज वितरणासाठी योग्य मोठ्या प्रमाणात विद्युत भार हाताळू शकते.

3. या प्रकारच्या ट्रान्सफॉर्मरमध्ये तेल का वापरले जाते?

इन्सुलेटिंग ऑइल इलेक्ट्रिकल इन्सुलेशन आणि उष्णतेचे अपव्यय दोन्ही प्रदान करते, शीतकरण कार्यप्रदर्शन सुधारण्यास आणि सेवा आयुष्य वाढविण्यात मदत करते.

4. 35kV रेटिंगचे फायदे काय आहेत?

35kV ही मध्यम-उच्च व्होल्टेज नेटवर्क्समधील एक सामान्य वितरण व्होल्टेज पातळी आहे, जी कमी पॉवर लॉससह कार्यक्षम लांब-अंतर ट्रान्समिशन ऑफर करते.

5. सामान्यतः कोणती शीतकरण पद्धत वापरली जाते?

बहुतेक युनिट्स ONAN (ऑइल नॅचरल एअर नॅचरल) कूलिंग वापरतात, जे नैसर्गिक तेल अभिसरण आणि सहाय्यक उपकरणांशिवाय हवा थंड करण्यावर अवलंबून असतात.

6. हा ट्रान्सफॉर्मर सामान्यतः कुठे स्थापित केला जातो?

हे आउटडोअर सबस्टेशन, औद्योगिक उद्याने, खाण ऑपरेशन्स, सौर आणि पवन ऊर्जा प्रकल्प आणि ग्रीड विस्तार प्रकल्पांमध्ये मोठ्या प्रमाणावर वापरले जाते.

7. सेवा आयुष्य किती काळ आहे?

योग्य डिझाईन आणि देखरेखीसह, तेल बुडवलेले वितरण ट्रान्सफॉर्मर सामान्यत: 25-30 वर्षे किंवा त्याहून अधिक काळ चालतात.

8. मुख्य देखभाल आवश्यकता काय आहेत?

स्थिर दीर्घकालीन ऑपरेशन सुनिश्चित करण्यासाठी नियमित तेल तपासणी, तापमान निरीक्षण आणि नियतकालिक विद्युत चाचणी ही मुख्य देखभाल कार्ये आहेत.
