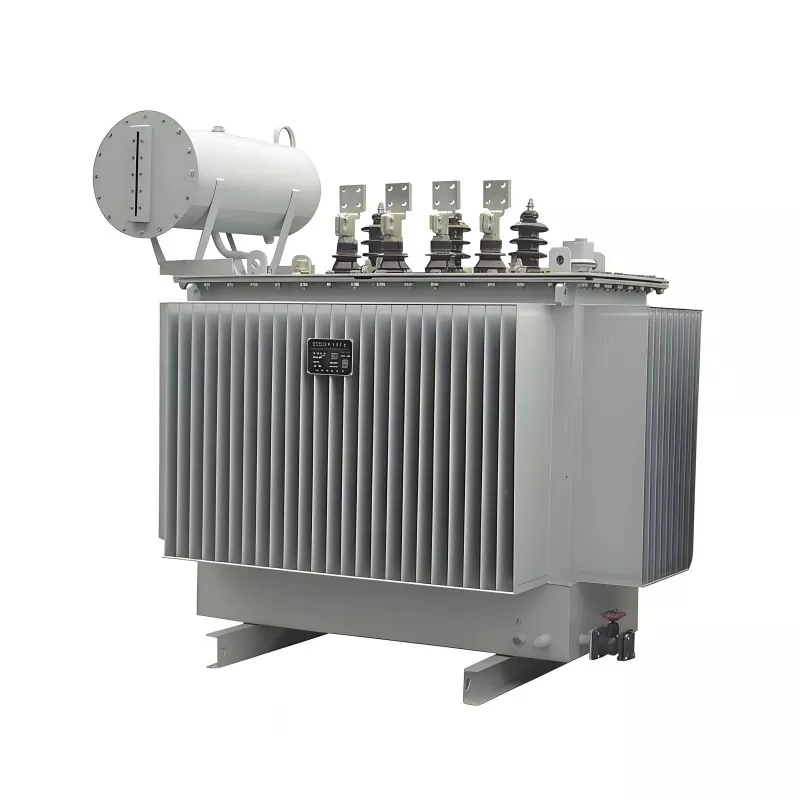

800KVA 15KV तेल बुडवलेला ट्रान्सफॉर्मर

800kVA 15kV तेल बुडवलेला ट्रान्सफॉर्मर हा तीन-फेज पॉवर डिस्ट्रिब्युशन ट्रान्सफॉर्मर आहे जो मध्यम व्होल्टेज (15kV वर्ग) औद्योगिक, व्यावसायिक आणि उपयुक्तता अनुप्रयोगांसाठी वापरण्यायोग्य कमी व्होल्टेज पातळीपर्यंत खाली ठेवण्यासाठी डिझाइन केलेला आहे.

हे ट्रान्सफॉर्मर तेल (खनिज किंवा पर्यायी इन्सुलेट तेल) इन्सुलेट आणि कूलिंग दोन्ही माध्यम म्हणून वापरते. विंडिंग्सद्वारे निर्माण होणारी उष्णता नष्ट करण्यासाठी तेल नैसर्गिकरित्या फिरते, सतत लोड स्थितीत स्थिर कामगिरी सुनिश्चित करते.

मुख्य वैशिष्ट्यांमध्ये हे समाविष्ट आहे:

रेटेड क्षमता: 800kVA

प्राथमिक व्होल्टेज: 15kV वर्ग (सामान्यतः 13.8kV / 15kV प्रणाली)

कूलिंग पद्धत: तेलाने बुडवलेले सेल्फ-कूलिंग (ONAN)

उच्च कार्यक्षमता आणि कमी नुकसान डिझाइन

मजबूत ओव्हरलोड क्षमता आणि दीर्घ सेवा जीवन

हे वीज वितरण नेटवर्कमध्ये मोठ्या प्रमाणावर वापरले जाते जेथे विश्वासार्हता, उष्णता नष्ट होणे आणि टिकाऊपणा गंभीर आहे.

फॅक्टरी चाचणी मानके

वळण प्रतिकार चाचणी

वळणाचा प्रतिकार तपासण्यासाठी DC रेझिस्टन्स टेस्टर आणि डबल-आर्म ब्रिज वापरून प्रत्येक युनिटची चाचणी केली जाते. हे सुनिश्चित करते की 800kVA 15kV तेल बुडवलेल्या ट्रान्सफॉर्मरच्या आत उत्पादनात किंवा सैल कनेक्शनमध्ये कोणतेही दोष नाहीत.

व्होल्टेज गुणोत्तर आणि फेज शिफ्ट सत्यापन

प्राथमिक आणि दुय्यम व्होल्टेज गुणोत्तर डिझाइन मूल्यांशी जुळतात आणि व्हेक्टर गट कनेक्शन योग्य असल्याची पुष्टी करण्यासाठी ट्रान्सफॉर्मर गुणोत्तर परीक्षक, औद्योगिक वारंवारता वीज पुरवठा आणि व्होल्टमीटर वापरतात.

शॉर्ट-सर्किट प्रतिबाधा आणि लोड लॉस चाचणी

प्रतिबाधाची वैशिष्ट्ये आणि लोड हानी सत्यापित करण्यासाठी शॉर्ट-सर्किट चाचणी केली जाते. हे सुनिश्चित करते की ट्रान्सफॉर्मर कार्यप्रदर्शन डिझाइन आणि ऑपरेशनल आवश्यकता पूर्ण करते.

नो-लोड लॉस आणि नो-लोड चालू चाचणी

प्राथमिक बाजूस दुय्यम बाजू खुली आणि रेट केलेले व्होल्टेज लागू केल्यामुळे, मान्य केलेल्या कामगिरी डेटाच्या अनुपालनाची पुष्टी करण्यासाठी नो-लोड लॉस आणि करंट मोजले जातात.

सर्व चाचण्या पूर्ण झाल्यानंतर, प्रत्येक युनिटसाठी कारखाना चाचणी अहवाल जारी केला जातो. कोणतीही गैर-अनुरूप वस्तू पुन्हा तयार केली जाते आणि पुन्हा चाचणी केली जाते.

GUANGBIAN कडक गुणवत्ता नियंत्रण राखते याची खात्री करण्यासाठी की प्रत्येक ट्रान्सफॉर्मर कारखान्यातून पूर्णपणे चाचणी केलेला आणि विश्वसनीय दीर्घकालीन ऑपरेशनसाठी तयार आहे.

GUANGBIAN ट्रान्सफॉर्मर फॅक्टरी चाचणी उपकरणे

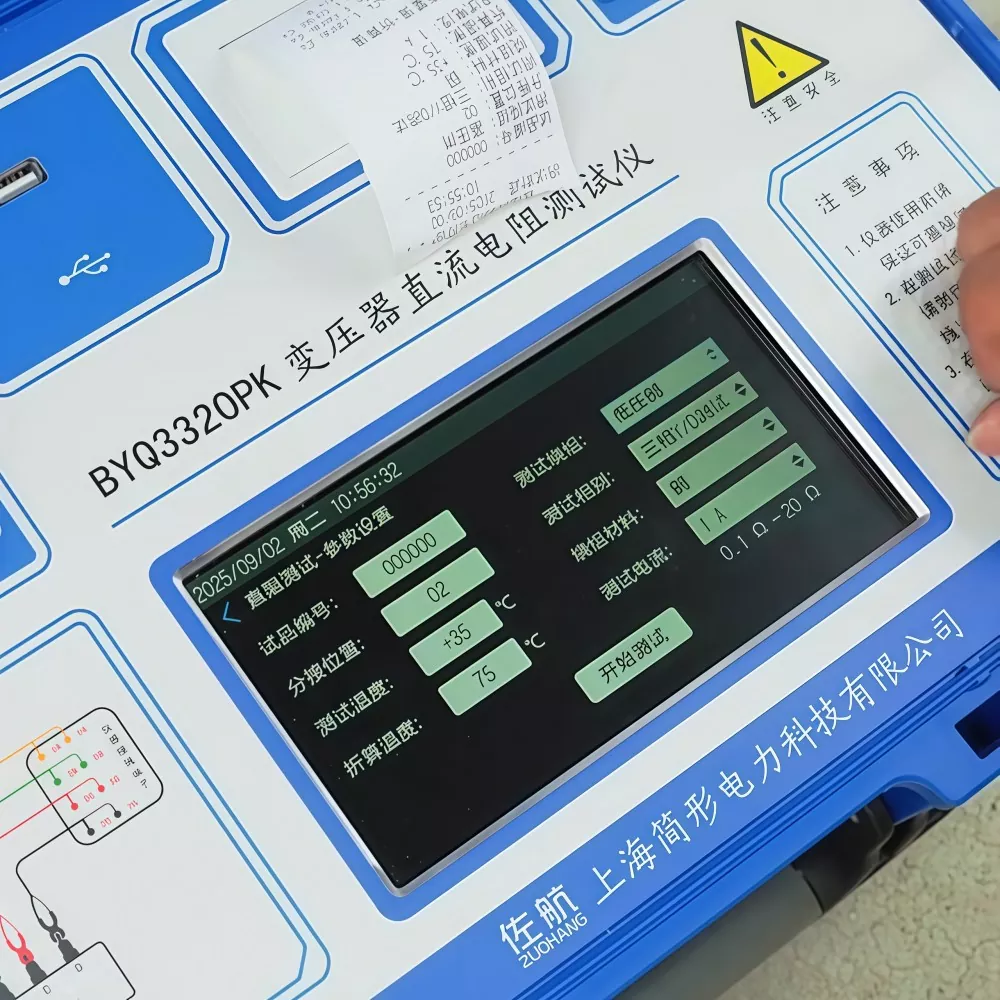

डीसी प्रतिकार परीक्षक

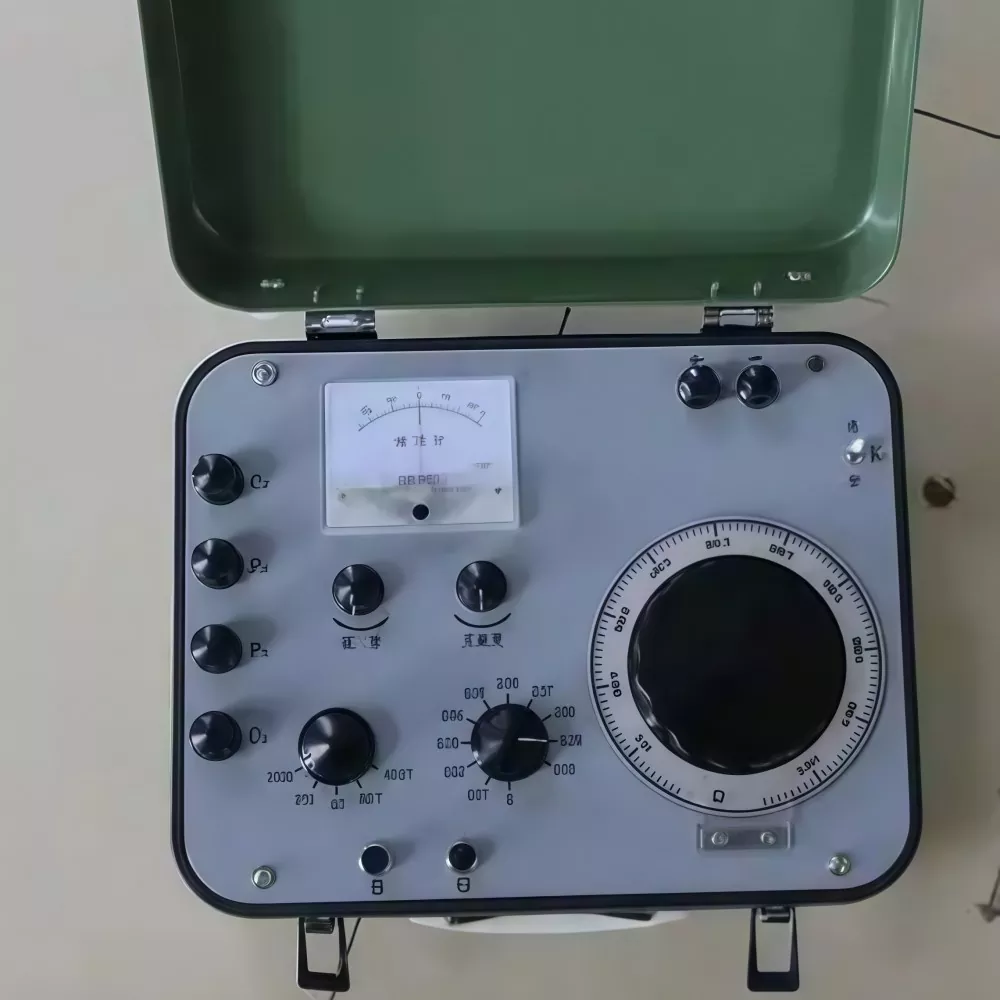

केल्विन ब्रिज

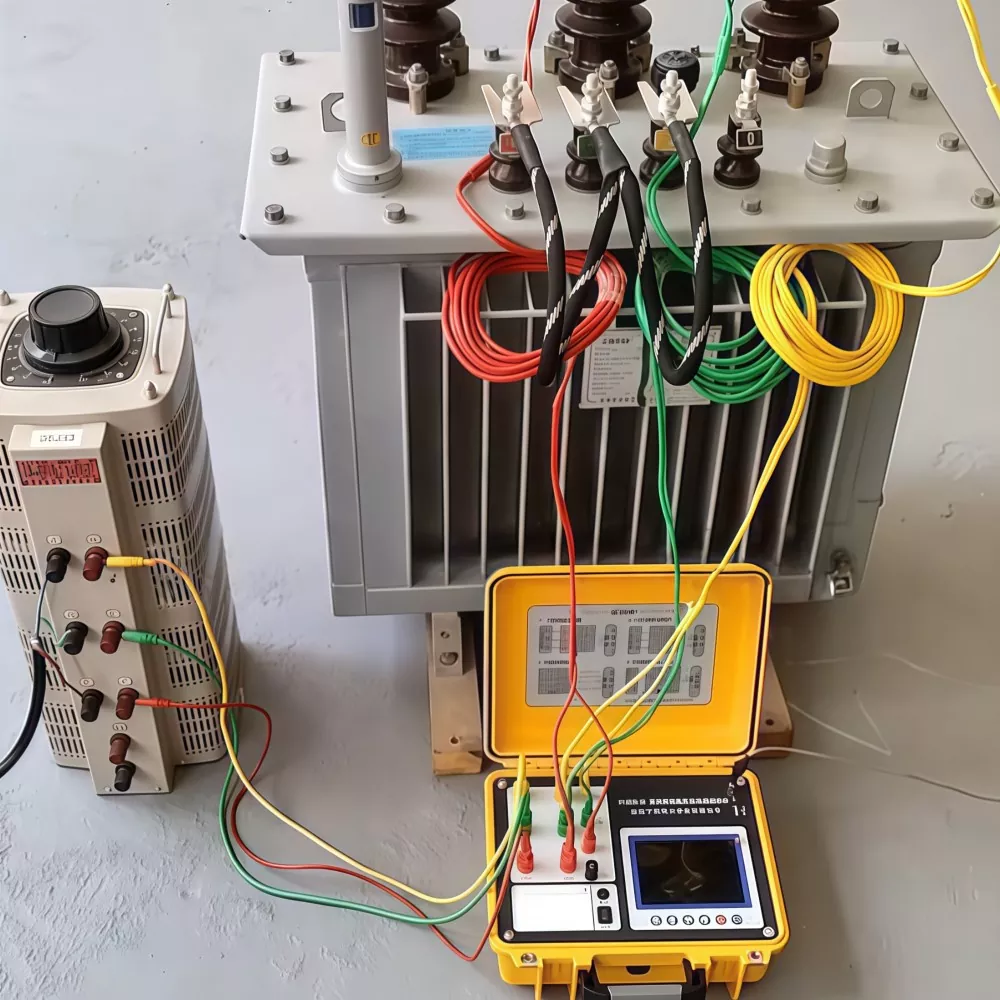

ट्रान्सफॉर्मर रेशो टेस्टर आणि ॲडजस्टेबल पॉवर-फ्रिक्वेंसी व्होल्टेज रेग्युलेटिंग पॉवर सप्लाय

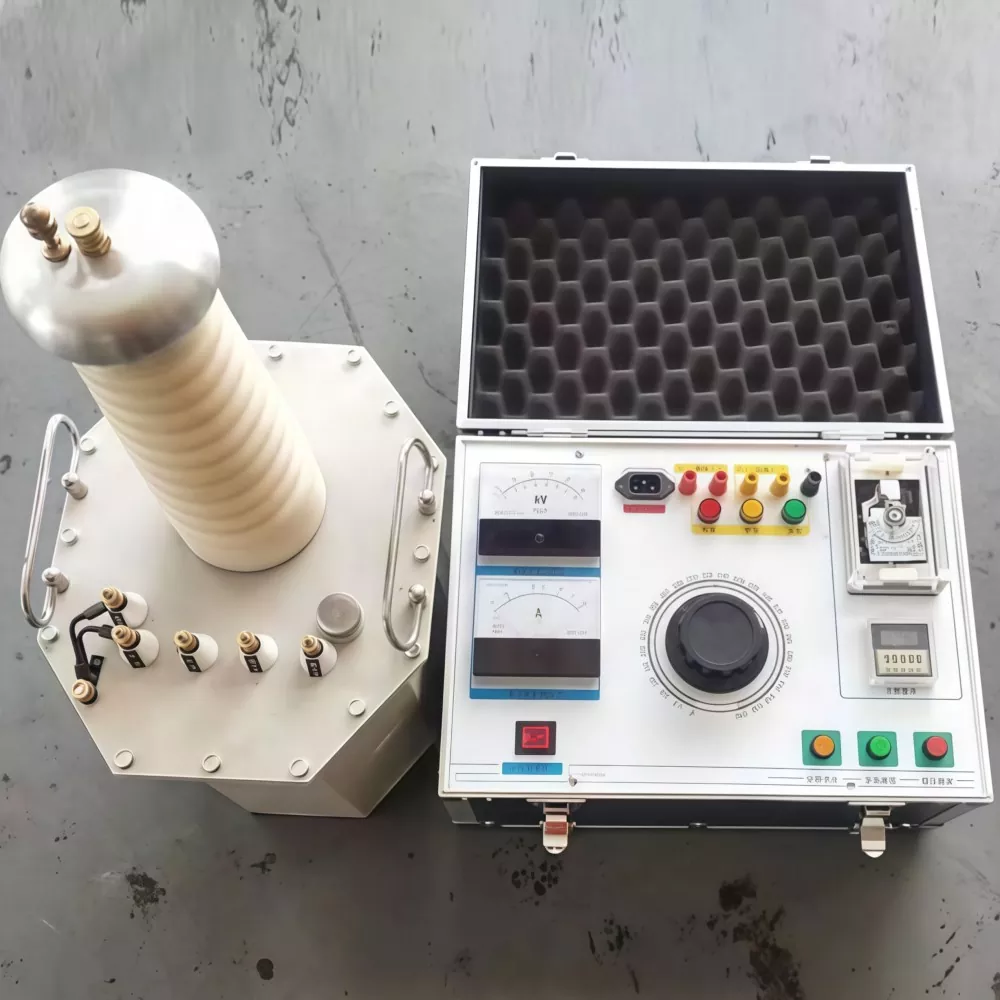

उत्तेजना ट्रान्सफॉर्मर आणि मल्टी-फ्रिक्वेंसी पॉवर जनरेटर

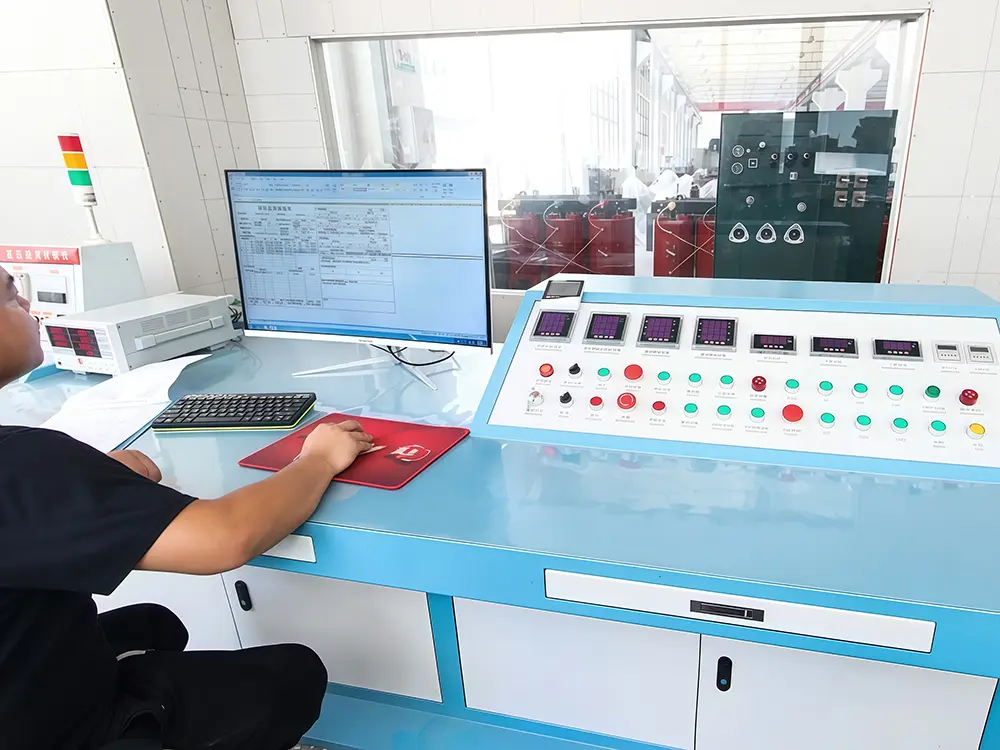

GUANGBIAN ट्रान्सफॉर्मर व्यापक चाचणी कार्यशाळा

तांत्रिक दस्तऐवज

आमचा कारखाना

शीट मेटल कार्यशाळा

फॉइल वळण कार्यशाळा

वळण कार्यशाळा

वळण ओव्हन कार्यशाळा

ट्रान्सफॉर्मर असेंब्ली कार्यशाळा

ट्रान्सफॉर्मर चालू करण्याची कार्यशाळा

वारंवार विचारले जाणारे प्रश्न

Q1: 800kVA 15kV ट्रान्सफॉर्मरचे मुख्य कार्य काय आहे?

हे मध्यम-व्होल्टेज वीज (15kV वर्ग) कमी-व्होल्टेज पातळीपर्यंत खाली आणते जे औद्योगिक आणि व्यावसायिक प्रणालींमध्ये अंतिम वापरकर्त्याच्या वापरासाठी योग्य आहे.

Q2: कोरड्या प्रकाराऐवजी तेलाने बुडवलेला ट्रान्सफॉर्मर का वापरायचा?

तेल बुडविलेले ट्रान्सफॉर्मर प्रदान करतात:

● चांगले उष्णता अपव्यय

● उच्च ओव्हरलोड क्षमता

● दीर्घ इन्सुलेशन आयुष्य

● जास्त भाराखाली कमी ऑपरेशनल नुकसान

ते बाह्य आणि उच्च-क्षमतेच्या अनुप्रयोगांसाठी प्राधान्य दिले जातात.

Q3: हा ट्रान्सफॉर्मर बाहेरच्या स्थापनेसाठी योग्य आहे का?

होय. तेल-बुडवलेले ट्रान्सफॉर्मर सीलबंद टाक्या, गंज संरक्षण आणि हवामान-प्रतिरोधक बांधकामासह बाहेरच्या वापरासाठी डिझाइन केलेले आहेत.

Q4: कोणती देखभाल आवश्यक आहे?

नियमित देखरेखीमध्ये हे समाविष्ट आहे:

● तेल पातळी आणि तेल गुणवत्ता तपासणी

● इन्सुलेशन प्रतिरोध चाचणी

● तापमान निरीक्षण

● बुशिंग आणि टर्मिनल तपासणी

Q5: ते ओव्हरलोड परिस्थिती हाताळू शकते?

होय, डिझाइन आणि कूलिंग परिस्थितीनुसार अल्पकालीन ओव्हरलोड क्षमता समर्थित आहे, परंतु सतत ओव्हरलोडची शिफारस केलेली नाही.
