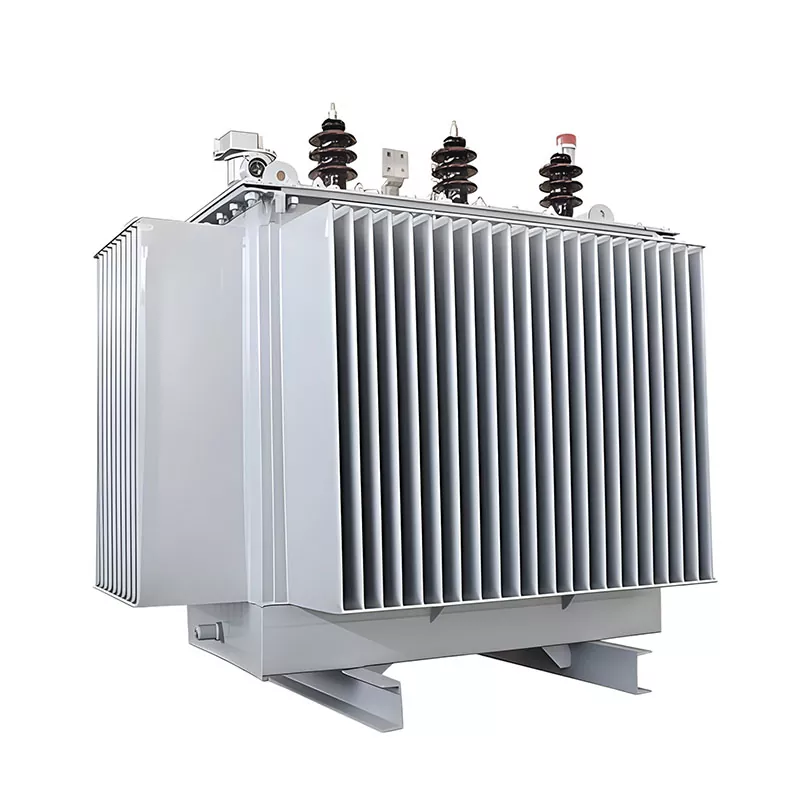

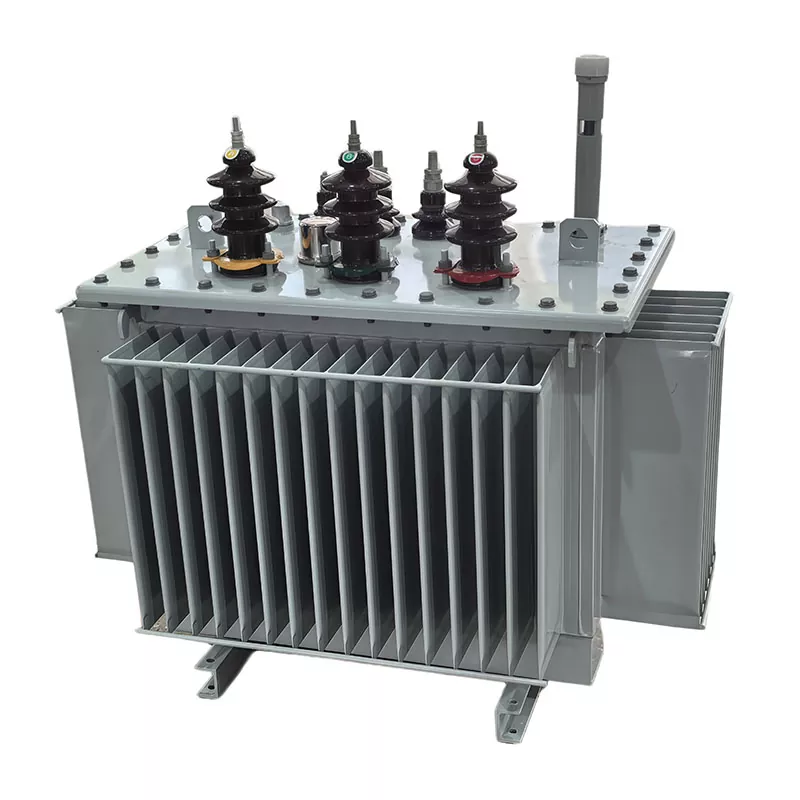

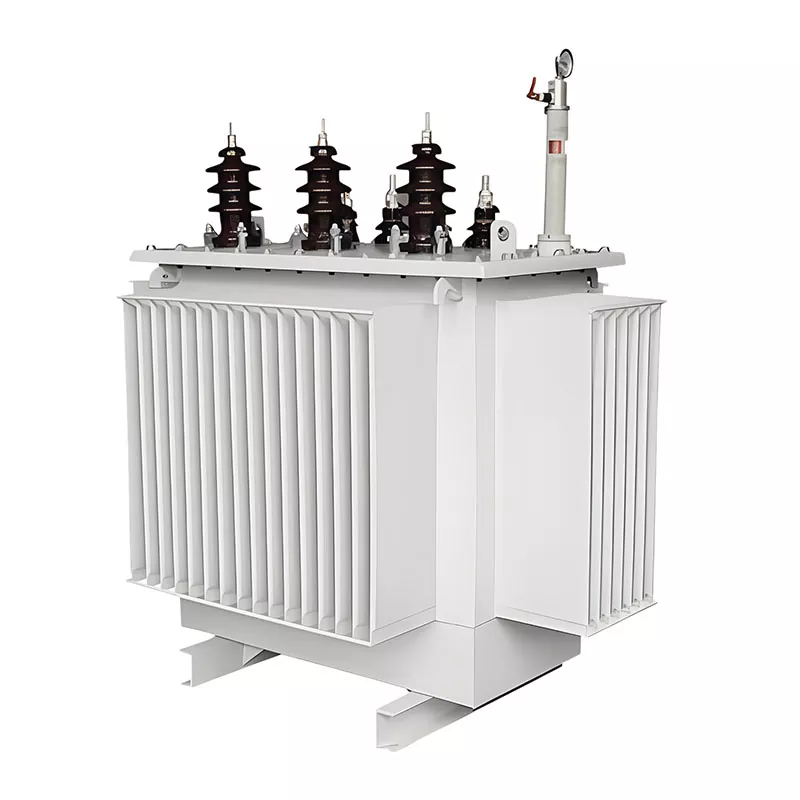

बदली तेल बुडविले ट्रान्सफॉर्मर

रिप्लेसमेंट ऑइल इमर्स्ड ट्रान्सफॉर्मर हा तेलाने भरलेला पॉवर ट्रान्सफॉर्मरचा एक प्रकार आहे जो विशेषत: ऑपरेटिंग पॉवर वितरण प्रणालीमध्ये विद्यमान ट्रान्सफॉर्मर बदलण्यासाठी डिझाइन केलेला आहे, विशेषत: वृद्धत्वाची उपकरणे, अपयश, क्षमता मर्यादा किंवा कार्यक्षमता अपग्रेड आवश्यकतांमुळे.

नवीन इंस्टॉलेशन्समध्ये वापरल्या जाणाऱ्या ट्रान्सफॉर्मरच्या विपरीत, बदली ट्रान्सफॉर्मर सिस्टम सुसंगतता, भौतिक अदलाबदली आणि विद्यमान इलेक्ट्रिकल इन्फ्रास्ट्रक्चरसह अखंड एकीकरण यावर मजबूत लक्ष केंद्रित करून इंजिनिअर केले जाते.

अभियांत्रिकी व्याख्या

इलेक्ट्रिकल अभियांत्रिकीच्या दृष्टीकोनातून, रिप्लेसमेंट ऑइल इमर्स्ड ट्रान्सफॉर्मरची व्याख्या अशी केली जाऊ शकते:

विद्यमान नेटवर्क परिस्थितीनुसार डिझाइन केलेले किंवा ऑप्टिमाइझ केलेले पॉवर ट्रान्सफॉर्मर-जसे की व्होल्टेज पातळी, व्हेक्टर गट, स्थापना परिमाणे आणि लोड प्रोफाइल-जेणेकरुन ते मूळ सिस्टममध्ये मोठ्या बदलाशिवाय सेवा-अंतर्गत तेल बुडवलेला ट्रान्सफॉर्मर थेट बदलू शकेल.

मुख्य तांत्रिक वैशिष्ट्ये

ठराविक रिप्लेसमेंट ऑइल इमर्स्ड ट्रान्सफॉर्मर खालील तांत्रिक आवश्यकतांद्वारे परिभाषित केले जाते:

व्होल्टेज सुसंगतता:6kV/0.4kV, 10kV/0.4kV, इ. सारख्या विद्यमान सिस्टीम स्तरांशी जुळते.

स्थापना अदलाबदली:विद्यमान पाया, केबल एंट्री पॉइंट आणि सबस्टेशन लेआउटमध्ये बसण्यासाठी डिझाइन केलेले

वेक्टर गट जुळणी:सामान्यतः Dyn11 किंवा मूळ ट्रान्सफॉर्मर कॉन्फिगरेशनसारखे

शॉर्ट-सर्किट प्रतिबाधा समन्वय:सिस्टम स्थिरता सुनिश्चित करण्यासाठी सामान्यत: 5%–8% श्रेणीमध्ये डिझाइन केलेले

कार्यप्रदर्शन ऑप्टिमायझेशन:बदललेल्या युनिटच्या तुलनेत कार्यक्षमता सुधारू शकते, नुकसान कमी करू शकते किंवा थर्मल कार्यक्षमता वाढवू शकते

प्रथम योग्य आकार शोधा

येथे एक उदाहरण आहे: तुमचे सध्याचे लोड 800kVA आहे आणि तुम्ही 400kVA नवीन मागणी जोडत आहात. काही वाढीच्या मार्जिनमध्ये घटक, आणि 1250-1600kVA अर्थपूर्ण आहे. फक्त आजचे आकडे पाहू नका—काही हेडरूम सोडणे नेहमीच सुरक्षित असते.

ट्रान्सफॉर्मर क्षमतेची गणना करताना, हे पॅरामीटर्स लक्षात ठेवा: व्होल्टेज पातळी तुमच्या विद्यमान प्रणालीशी जुळली पाहिजे (जसे की 10kV/0.4kV), व्हेक्टर ग्रुप Dyn11 बहुतेक व्यावसायिक अनुप्रयोगांसाठी कार्य करते आणि 5-8% प्रतिबाधा मानक आहे. तुम्हाला खात्री नसल्यास, GUANGBIAN चा चीन फॅक्टरी टीम तुमच्या सेटअपचे पुनरावलोकन करू शकते आणि उत्पादनापूर्वी चष्मा पुष्टी करू शकते.

स्वॅप करण्यापूर्वी काय तयार करावे?

तपासण्यासाठी तीन गोष्टी:

1.इलेक्ट्रिकल असेसमेंट — तुमचे बसबार आणि केबल्स जास्त विद्युत प्रवाह हाताळू शकतात? संरक्षण योजनेत समायोजन आवश्यक आहे का?

२.स्ट्रक्चरल चेक — पायाचा आकार, युनिटला आत नेण्यासाठी प्रवेश मार्ग, वायुवीजन परिस्थिती.

3.उपयुक्तता समन्वय — क्षमता अपग्रेडसाठी तुमच्या येणाऱ्या पुरवठ्यामध्ये बदल आवश्यक असू शकतात. वीज बंद करण्याची परवानगी लवकरात लवकर मिळवा.

तुम्ही ट्रान्सफॉर्मर बदलण्याचा प्रकल्प आखत असल्यास, आमच्या चीन कारखान्यातील GUANGBIAN ची तांत्रिक टीम या वस्तूंचे पुनरावलोकन करण्यात मदत करू शकते. आम्ही आमच्या उत्पादन सुविधेवर तत्सम प्रकरणे हाताळली आहेत आणि कोणते तपशील अनेकदा दुर्लक्षित केले जातात हे माहित आहे.

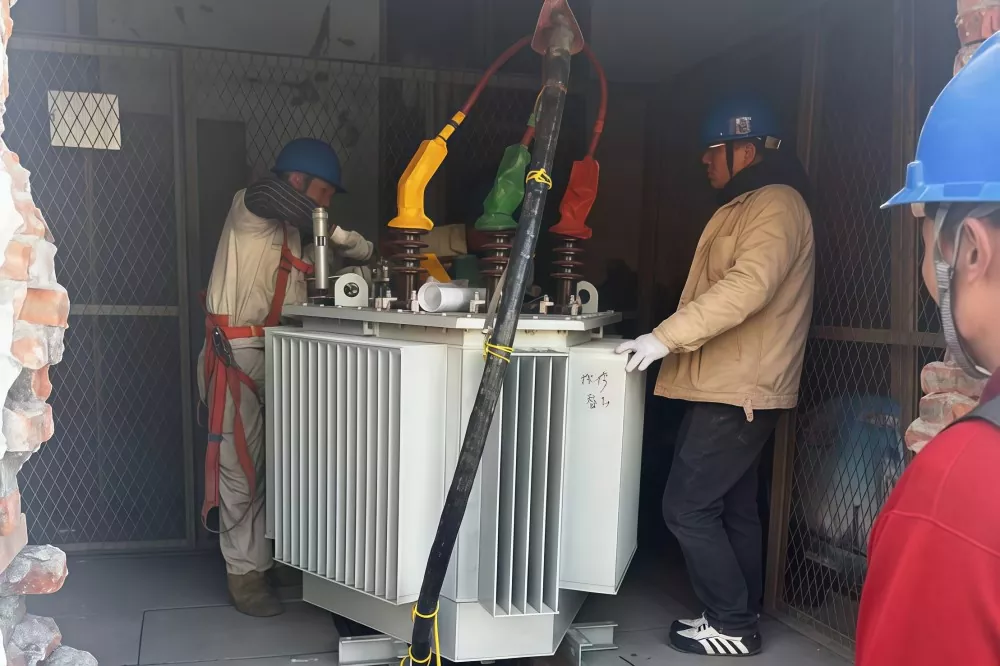

स्थापना आणि कमिशनिंग

पॉवर ऑफ → डिस्कनेक्ट → जुने युनिट काढा → नवीन ट्रान्सफॉर्मर → वायरिंग → टेस्टिंग → एनर्जाइझ करा

चाचणीची पायरी वगळू नका: वळण गुणोत्तर चाचणी, इन्सुलेशन प्रतिरोध, वेक्टर गट पडताळणी, प्रतिकार मापन. आपण स्विच फ्लिप करण्यापूर्वी सर्वकाही पास करणे आवश्यक आहे. पहिल्या काही आठवड्यांमध्ये, तापमानावर लक्ष ठेवा, असामान्य आवाज ऐका, कंपन तपासा.

त्याची किंमत किती आहे?

1250kVA युनिटसाठी, ट्रान्सफॉर्मर स्वतःच $25,000–45,000 चालतो. स्थापना आणि बदलांसह, एकूण प्रकल्पाची किंमत सुमारे $35,000-75,000 आहे. तुमचे विद्यमान युनिट जवळपास 20 वर्षांपासून चालत असल्यास, समांतर युनिट जोडण्यापेक्षा ते नवीनसह बदलणे अधिक अर्थपूर्ण आहे - कमी देखभाल त्रास, चांगली कार्यक्षमता.

स्थापनेनंतर, चाचणी अहवाल आणि तयार केलेली रेखाचित्रे फाइलवर ठेवा. तपमान त्रैमासिक तपासा, दरवर्षी तेलाचे विश्लेषण करा (तेल भरलेल्या प्रकारांसाठी). योग्य काळजी घेतल्यास, हे उपकरण 20-30 वर्षे सुरळीत चालले पाहिजे.

GUANGBIAN च्या चायना फॅक्टरीमध्ये, आम्ही ट्रान्सफॉर्मर तयार करतो जे लांब पल्ल्यासाठी बांधले जातात. तुम्ही ट्रान्सफॉर्मर निवडीच्या टप्प्यात असाल किंवा चष्म्यांचे पुनरावलोकन करण्याची गरज असली तरीही, आमची टीम मदत करू शकते.

मानक नवीन स्थापना ट्रान्सफॉर्मर्सपेक्षा फरक

वारंवार विचारले जाणारे प्रश्न

1. रिप्लेसमेंट ऑइल इमर्स्ड ट्रान्सफॉर्मर म्हणजे काय?

ऑपरेटिंग पॉवर सिस्टममध्ये विद्यमान ट्रान्सफॉर्मर बदलण्यासाठी डिझाइन केलेले हे तेल-बुडवलेले ट्रान्सफॉर्मर आहे. हे मूळ विद्युत परिस्थितीशी जुळण्यासाठी तयार केले गेले आहे जेणेकरून सिस्टम कमीतकमी बदलांसह चालू ठेवू शकेल.

2. ट्रान्सफॉर्मर कधी बदलायचा?

जेव्हा ट्रान्सफॉर्मर जुना असतो (सामान्यत: 15-25+ वर्षे), वारंवार अयशस्वी होतो, वर्तमान लोडची मागणी पूर्ण करू शकत नाही किंवा उच्च देखभाल खर्च असतो तेव्हा बदलण्याची आवश्यकता असते

3. मी बदलीसाठी योग्य क्षमता कशी निवडू?

वर्तमान भार, भविष्यातील विस्तार (सामान्यत: 15-25% मार्जिन) आणि व्होल्टेज पातळी आणि इंस्टॉलेशन मर्यादा यांसारख्या सिस्टीम परिस्थितीच्या आधारावर क्षमता निवडली जाते.

4. बदली ट्रान्सफॉर्मर क्षमता वाढवू शकतो?

होय. रिप्लेसमेंट युनिट उच्च क्षमतेवर अपग्रेड केले जाऊ शकते, परंतु विद्यमान केबल्स, स्विचगियर आणि संरक्षण प्रणाली सुसंगततेसाठी तपासणे आवश्यक आहे.

5. ट्रान्सफॉर्मर बदलताना काय जुळले पाहिजे?

मुख्य पॅरामीटर्समध्ये व्होल्टेज गुणोत्तर, वेक्टर ग्रुप (सामान्यत: Dyn11), प्रतिबाधा (सुमारे 5-8%) आणि भौतिक स्थापना परिमाणे समाविष्ट आहेत.

6. बदलण्याची प्रक्रिया किती वेळ घेते?

साइटच्या परिस्थितीनुसार, इन्स्टॉलेशन आणि रिप्लेसमेंटला साधारणतः 1-3 दिवस लागतात, तसेच चाचणी आणि चालू करण्यासाठी अतिरिक्त वेळ लागतो.
